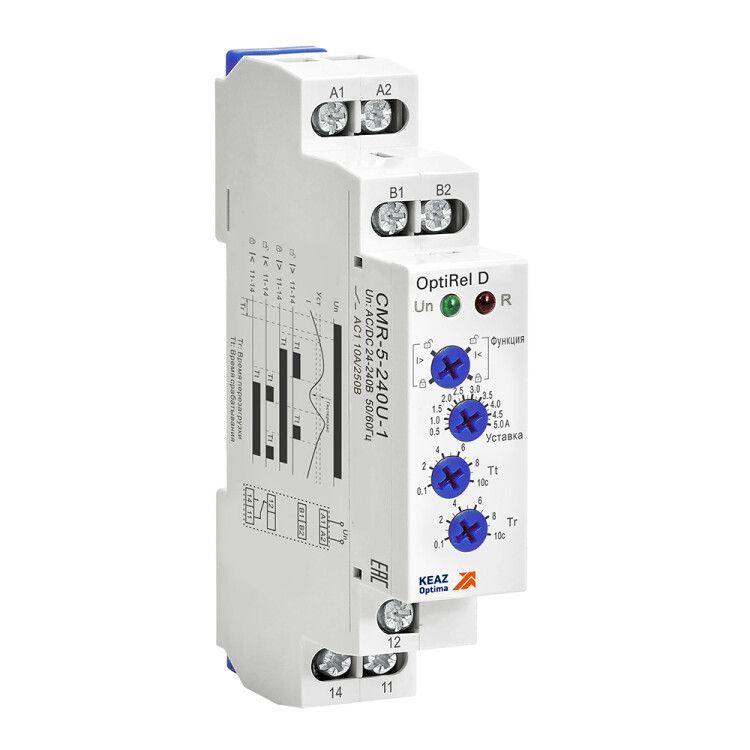

Реле контроля тока OptiRel D CMR-5-240U-1 05…5А 10А 1СО 24-240АС/DC | 332027 КЭАЗ

Реле контроля тока CMR-5-240U-1 0,5…5А 10А 1СО 24-240АС/DC от КЭАЗ обеспечивает защиту оборудования от перегрузок и просадок тока, работая в сетях переменного и постоянного напряжения. Устройство устанавливается на DIN-рейку и подходит для автоматизации систем управления на промышленных объектах.

Назначение и область применения

CMR-5-240U-1 0,5…5А 10А 1СО 24-240АС/DC контролирует уровень тока в одножильной фазе и отключает нагрузку при выходе за пределы заданных порогов - выше или ниже нормы. Подходит для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования, чувствительного к колебаниям тока. Особенно эффективно в условиях нестабильного питания или при риске обрыва фазы.

Технические характеристики

• Номинальный ток коммутируемых контактов: 10 А
• Диапазон измерения тока: 0,5–5 А - точная настройка в этом интервале
• Напряжение питания: 24–240 В AC/DC - совместимо с большинством промышленных систем
• Функции контроля: минимальный ток, максимальный ток, возрастание и снижение тока
• Время задержки срабатывания: регулируемое от 0,1 до 10 секунд - предотвращает ложные срабатывания при кратковременных скачках
• Выходной контакт: 1 нормально разомкнутый (НО) - тип 1СО
• Подключение: винтовые зажимы - надёжное и простое в обслуживании
• Монтаж: на DIN-рейку 35 мм - стандартная установка в щитах

Совместимость и монтаж

CMR-5-240U-1 0,5…5А 10А 1СО 24-240АС/DC легко монтируется на любую стандартную DIN-рейку. Для подключения используйте провода сечением до 2,5 мм2. Обязательно проверьте соответствие тока нагрузки номинальному значению 10 А - превышение вызовет отказ контакта. Устройство работает как с переменным, так и с постоянным напряжением питания - гибкость в проектировании цепей управления.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов на устройства защиты и автоматики. Конструкция выполнена с учётом требований к электромагнитной совместимости и термической стойкости. Применяется в соответствии с правилами ПУЭ для промышленных распределительных устройств.

Преимущества

• Широкий диапазон рабочего напряжения (24–240 В AC/DC) - одинаково надёжно работает в слаботочных и силовых системах
• Четыре типа защиты в одном устройстве - не требуется несколько реле для контроля верхних и нижних порогов
• Регулируемая задержка срабатывания - исключает ложные отключения при пусковых токах
• Простая настройка через винтовые зажимы и внешние потенциометры - доступно даже при работе в щите
• Индикация состояния отсутствует - что снижает стоимость, но требует внешнего контроля

Ограничения применения

• Не предназначен для контроля трёхфазных цепей - только одна фаза
• Значение тока вне диапазона 0,5–5 А не определяется - нельзя использовать для защиты нагрузок свыше 5 А
• Отсутствуют визуальные индикаторы - необходимо подключать сигнализацию отдельно
• Не рассчитан на частые включения/выключения более 1000 раз в час - возможен износ контактов

Примеры использования

• Защита насоса от работы «на сухую» - при падении тока ниже 0,8 А система отключает питание
• Контроль двигателя конвейера - при увеличении тока (заклинивание) происходит аварийное отключение
• Обеспечение безопасности зарядного устройства - отключение при превышении тока заряда 4,5 А
• Автоматизация системы вентиляции - выявление обрыва фазы по снижению потребляемого тока

Практические советы

• Перед установкой проверьте реальный ток нагрузки - он должен попадать в диапазон 0,5–5 А, иначе реле не будет работать
• Настройку порогов выполняйте при работающей нагрузке - используйте токоизмерительные клещи для точности
• При использовании в цепях с высокими пусковыми токами (например, асинхронные двигатели) установите задержку не менее 2–3 секунды
• Не забудьте подключить внешнюю сигнализацию (лампу, зуммер) - CMR-5-240U-1 0,5…5А 10А 1СО 24-240АС/DC не имеет собственной индикации
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - особенно при вибрационных нагрузках
