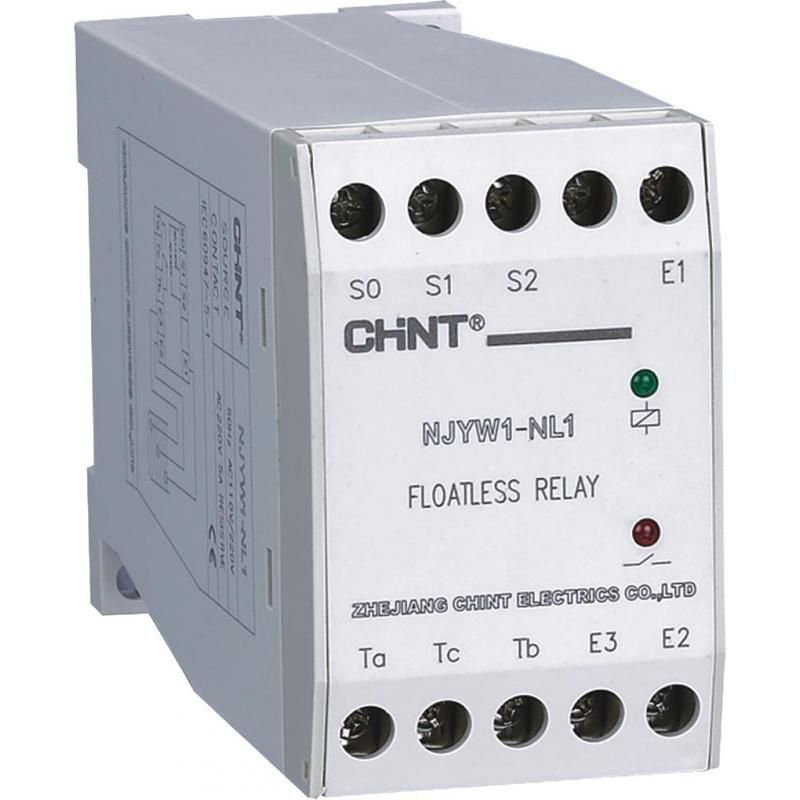

Реле контроля уровня жидкости NJYW1-NL1 AC220V/380В | 311016 CHINT

Реле контроля уровня жидкости NJYW1-NL1 AC220В/380В от CHINT - устройство для автоматического контроля наличия или отсутствия жидкости в резервуарах на основе двухэлектродной системы. Подходит для систем заполнения и слива воды, но не используется с агрессивными или непроводящими средами.

Назначение и область применения

Реле контроля уровня жидкости NJYW1-NL1 AC220В/380В предназначено для работы в системах автоматического управления уровнем жидких сред, где требуется включение или выключение насосов, клапанов или сигнализация при достижении порогового уровня. Применяется в системах водоснабжения, канализации, бассейнов, водонапорных башен, систем охлаждения и других установках с доступной водой.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 220–380 В
• Количество подключаемых электродов: 2
• Количество входов для электродов: 2
• Количество переключающих контактов: 1 (без указания типа - НЗ/НО)
• Максимальная задержка включения: до 1,33 секунды
• Максимальная задержка отключения: до 2,66 секунды
• Максимальная задержка срабатывания: до 2,66 секунды
• Количество нормально замкнутых контактов: 0
• Количество нормально разомкнутых контактов: 0

Устройство не имеет физически выведенных типов контактов - функция переключения реализуется внутренне, через коммутацию цепи управления. Это значит, что внешнее подключение требует согласования с нагрузкой через промежуточное реле или контактор.

Совместимость и монтаж

Реле NJYW1-NL1 AC220В/380В работает с двумя металлическими электродами, которые устанавливаются в резервуаре на нужном уровне. Электроды должны быть из нержавеющей стали или другого материала, устойчивого к коррозии в рабочей среде. Кабель от электродов подключается к двум входным клеммам устройства. Установка выполняется на DIN-рейку или жестко фиксируется в щите управления. Питание подводится к клеммам L/N - напряжение должно находиться в пределах 220–380 В переменного тока.

Не допускается подключение электродов к заземлению или корпусу резервуара - сигнал формируется исключительно между двумя электродами.

Безопасность и стандарты

Производитель CHINT не предоставляет информацию о сертификациях (IEC, ГОСТ, UL и др.). Устройство соответствует общим требованиям безопасности для бытовой и промышленной автоматики, однако перед применением в ответственных системах рекомендуется проверить соответствие местным нормам и провести испытания.

Преимущества

• Простая двухэлектродная система - не требует сложной настройки
• Широкий диапазон рабочего напряжения (220–380 В) - совместимо с большинством промышленных сетей
• Интегрированная задержка срабатывания снижает ложные срабатывания при колебаниях уровня
• Нет механических движущихся частей - высокая надежность

Ограничения применения

Реле NJYW1-NL1 AC220В/380В нельзя использовать для контроля:

• Бензина, керосина, дизтоплива - непроводящие среды
• Дистиллированной воды - слишком низкая проводимость
• Этиленгликоля, масел, сжиженного газа - не подходят по физическим свойствам

Устройство не предназначено для работы с агрессивными химическими растворами, горячей паровой средой или в условиях постоянного давления выше атмосферного. Температурный режим эксплуатации не указан - следует избегать экстремальных значений.

Примеры использования

• Автоматическое включение насоса при опустошении водяного бака
• Выключение подачи воды при достижении максимального уровня в бассейне
• Сигнализация аварийного падения уровня в системе охлаждения оборудования
• Контроль уровня в емкостях с питьевой или технической водой в ЖКХ

Практические советы

• Выбирайте электроды с достаточным расстоянием между ними - чем больше уровень контролируемого объема, тем длиннее должны быть электроды
• Обязательно зачищайте поверхность электродов от накипи и осадка - это влияет на точность срабатывания
• Подключайте реле NJYW1-NL1 AC220В/380В через контактор, так как выходной контакт не рассчитан на прямую коммутацию мощных нагрузок
• Проверьте проводимость среды перед установкой - если вода очень мягкая или деминерализованная, устройство может не сработать
• Артикул 311016 - единственный вариант в серии NJYW1 с таким набором параметров; другие модели серии имеют отличную комплектацию
