Реле мини-контакторные OptiStart K-MR-22-A230 | 335794 КЭАЗ

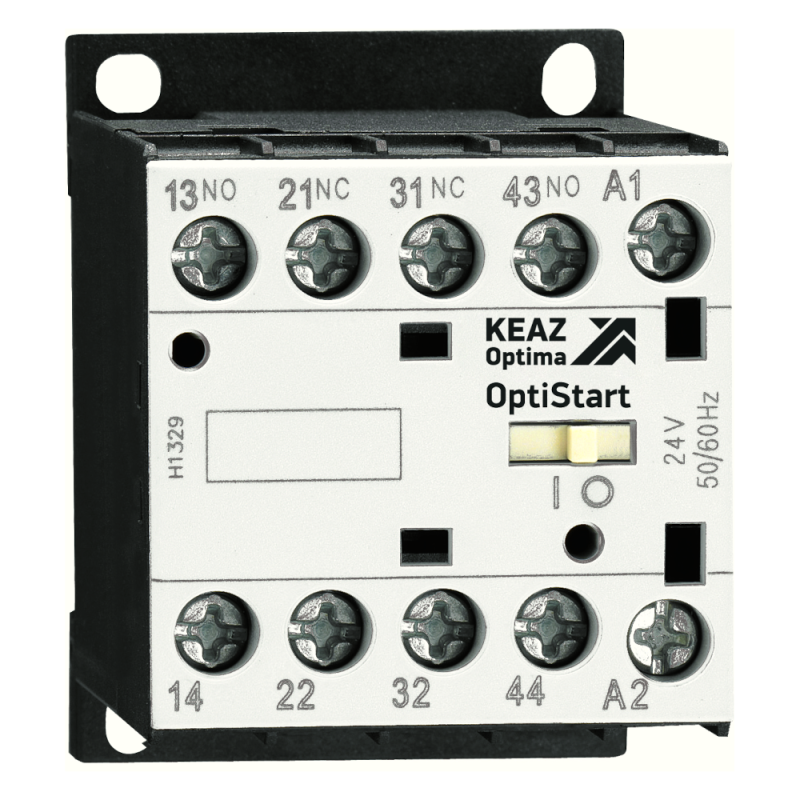

Реле мини-контакторное K-MR-22-A230 от КЭАЗ - компактное устройство для переключения управляющих цепей в системах автоматизации. Подходит для установки на DIN-рейку, работает с переменным напряжением 230 В и обеспечивает коммутацию до 10 А. Артикул 335794.

Назначение и область применения

Реле мини-контакторное K-MR-22-A230 используется для управления слаботочными цепями в автоматизированных системах. Его применяют для включения/выключения сигналов, соленоидов, маломощных двигателей, световой индикации и других устройств, требующих надёжного переключения. Устройство идеально подходит для шкафов управления, станков, конвейеров, систем вентиляции и другого оборудования, где важна компактность и долгий срок службы.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной герметизации

Совместимость и монтаж

Реле мини-контакторное K-MR-22-A230 совместимо со стандартными DIN-рейками шириной 35 мм. Монтаж выполняется простым защёлкиванием - устройство фиксируется без инструментов. Для подключения проводов используются винтовые зажимы, рассчитанные на сечение до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки - хотя она работает от переменного тока, неправильная коммутация может повредить изоляцию или вызвать помехи.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Применяет материалы, устойчивые к нагреву и горению. Открытый тип исполнения требует установки внутри закрытого щита - использование вне шкафа запрещено.

Преимущества

• Высокая плотность контактов: 6 контактных групп в компактном корпусе снижают количество необходимых устройств
• Надёжная механическая конструкция - выдерживает более 1 млн операций включения/отключения
• Чёткий визуальный индикатор положения контактов - позволяет быстро диагностировать состояние без тестера
• Совместимость с другими моделями серии K-MR - можно легко заменить или расширить функционал

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влаги или температур ниже –25 C и выше +60 C
• IP20 не допускает установку в открытом виде - обязательно использовать в электрическом шкафу
• Не рекомендуется для коммутации мощных индуктивных нагрузок (например, больших реле или трансформаторов) без дополнительной защиты (варистора или RC-цепочки)
• Катушка рассчитана только на 230 В AC - нельзя подключать к постоянному току или другому напряжению

Примеры использования

• Управление пускателями в системах автоматического контроля уровня жидкости
• Переключение режимов работы конвейерной линии через PLC
• Логическое управление освещением в производственных помещениях
• Сигнализация аварийных состояний через звонки или лампы

Практические советы

• При проектировании учтите, что 4 НО + 2 НЗ - это максимальное число контактов в этом формате; если нужны другие комбинации, выбирайте другую модель серии K-MR
• Для длительной работы с индуктивными нагрузками (электромагниты, катушки) параллельно контакту установите демпферную цепь (диод или R-C элемент)
• Проверьте посадочные размеры перед заказом - все модели K-MR имеют одинаковый шаг, но внешние клеммы могут отличаться
• При замене старого реле - сверьте не только напряжение катушки, но и тип контактов: K-MR-22-A230 имеет именно 4+2, а не 3+3 или 2+4
• Артикул 335794 - это точный идентификатор для заказа запчастей и аналогов. Сохраняйте его в документации.
