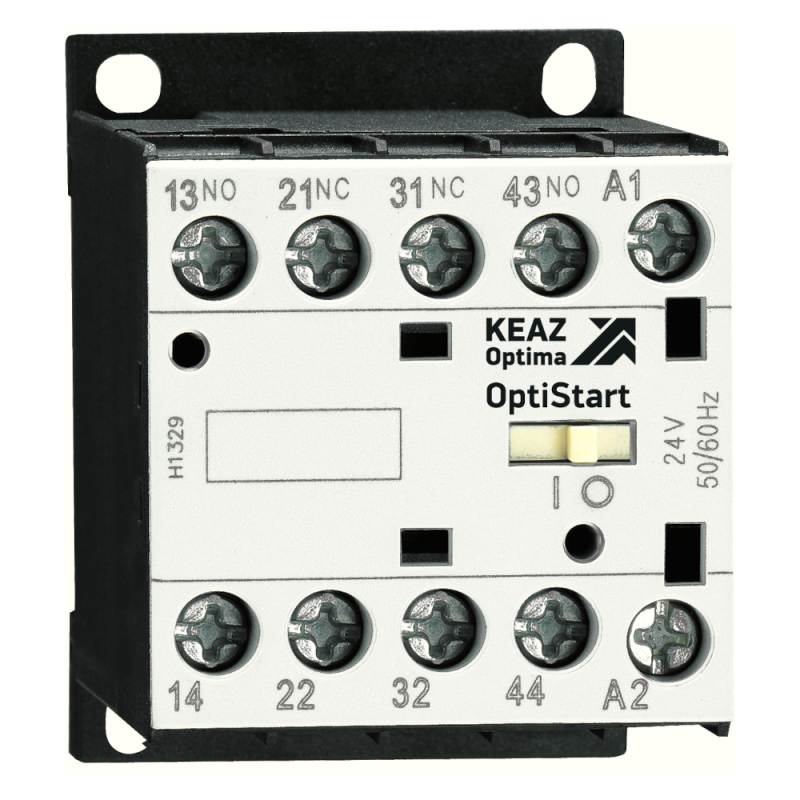

Реле мини-контакторное K-MR-22-Z024 от КЭАЗ - компактное устройство для коммутации управляющих цепей в системах автоматизации. Подходит для установки на DIN-рейку, работает от постоянного тока 24 В и выдерживает до 10 А в каждой из шести контактных групп.

Назначение и область применения

Реле мини-контакторное K-MR-22-Z024 используется для переключения слаботочных цепей управления в автоматизированных системах. Применяется в пультах управления, щитах автоматики, станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжная коммутация при ограниченном пространстве. Отличается высокой плотностью контактов в минимальных габаритах - идеально для компактных распределительных щитов.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока (DC)
• Номинальный рабочий ток: 10 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от пыли и воды
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - корпус без крышки, доступ к контактам открытый

Совместимость и монтаж

Реле мини-контакторное K-MR-22-Z024 совместимо со стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - фиксация происходит механически, без инструментов. Для подключения используются винтовые зажимы: рекомендуется использовать одножильные медные провода сечением 0,2–2,5 мм2. Перед монтажом проверьте соответствие полярности: катушка рассчитана только на постоянный ток 24 В, подключение переменного тока недопустимо.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р МЭК 60947-5-1. Обеспечивает безопасную работу в условиях, исключающих попадание влаги и пыли внутрь - благодаря степени защиты IP20 не предназначен для установки во влажных, запылённых или наружных помещениях. Электрическая прочность изоляции обеспечена в соответствии с требованиями к оборудованию класса II.

Преимущества

• Высокая плотность контактов: 4 НО + 2 НЗ в одном компактном корпусе
• Надёжная фиксация на DIN-рейке - устойчивость к вибрациям
• Простое и быстрое подключение через винтовые зажимы
• Совместимость с продукцией КЭАЗ Optima - легко заменить аналогичные модели в существующих системах
• Низкий уровень тепловыделения при работе на номинальной нагрузке

Ограничения применения

• Не применяется в средах с повышенной влажностью, пылью или агрессивными газами - степень защиты IP20 не обеспечивает герметичность
• Подходит только для постоянного тока 24 В; использование переменного тока повредит катушку
• Не предназначен для коммутации силовых цепей выше 10 А - превышение тока вызывает сваривание контактов
• Открытая конструкция требует установки внутри закрытого щита - нельзя использовать на открытом воздухе или в необесточенных местах

Примеры использования

• Управление пускателями двигателей в системах автоматического контроля
• Переключение сигналов в PLC-системах (например, передача команд от контроллера к исполнительным механизмам)
• Логика работы конвейеров: последовательное включение/выключение приводов
• Автоматическое управление освещением или вентиляцией в промышленных помещениях

Практические советы

• При проектировании учтите, что 4 НО + 2 НЗ - это максимальное количество контактов в этом типоразмере; если нужны другие комбинации - выбирайте другую модификацию K-MR-22
• Проверяйте полярность при подключении катушки: неверное подключение не приведёт к срабатыванию, но может повредить элементы управления
• Для долговечности контактов не нагружайте реле мини-контакторное K-MR-22-Z024 более чем на 80% от номинала (не более 8 А длительно)
• При сборке щита оставляйте свободное пространство вокруг реле - даже при IP20 важно обеспечить теплоотвод
• Артикул 335773 - точный идентификатор для заказа запасных частей или замены в уже установленных системах
