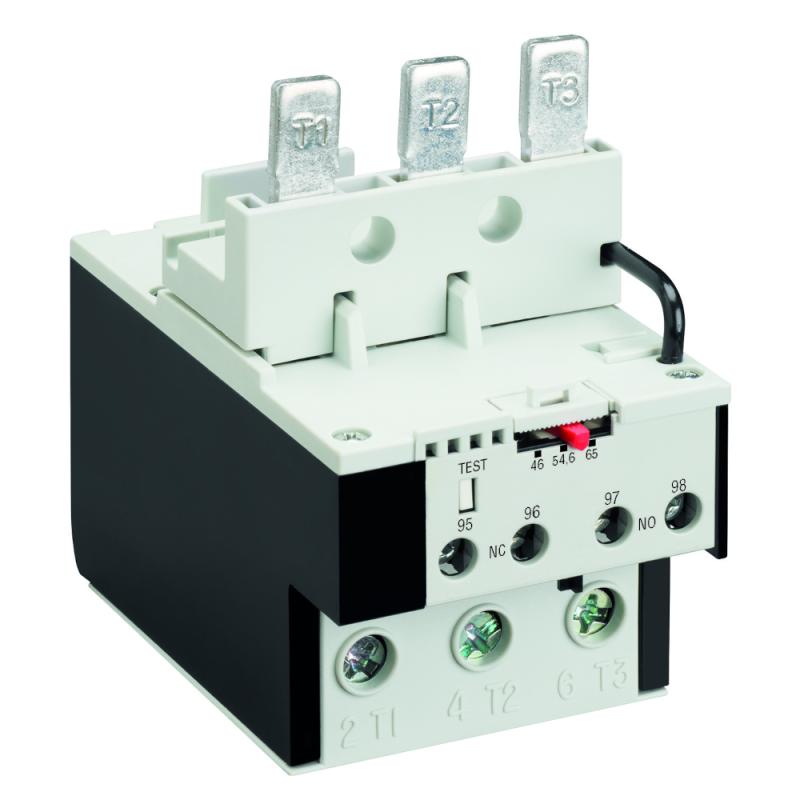

Реле перегрузки для контакторов (A)F-40...(A)F-94 OptiStart TF-UHP94-65 | 336083 КЭАЗ

Реле перегрузки OptiStart TF-UHP94-65 от КЭАЗ защищает трёхфазные двигатели от перегрузок и обрыва фазы, совмещается с контактными аппаратами серий (A)F-40 и (A)F-94. Артикул 336083 рассчитан на ток до 65 А и подходит для промышленного оборудования с мощностью до 22 кВт.

Назначение и область применения

OptiStart TF-UHP94-65 используется для защиты асинхронных двигателей с короткозамкнутым ротором от длительных перегрузок и обрыва одной из фаз. Это предотвращает перегрев обмоток и выход двигателя из строя. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, где важна надёжная термическая защита.

Технические характеристики

• Номинальный ток: 65 А - максимальный рабочий ток, при котором реле сохраняет устойчивую работу;
• Напряжение: 380 В - работает в трёхфазных сетях переменного тока;
• Мощность двигателя: 22 кВт - оптимальная нагрузка для данного реле;
• Класс расцепления: 10A - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество контактов: 3 нормально замкнутых (НО) и 1 нормально разомкнутый (НЗ) - используются для сигнализации и отключения цепи управления;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Исполнение: открытое - корпус не герметичен, требует установки в закрытом щите;
• Подключение силовой цепи: винтовые зажимы - обеспечивают надёжный контакт, допускают многожильные провода сечением до 16 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серий (A)F-40 и (A)F-94 без дополнительных креплений.

Совместимость и монтаж

OptiStart TF-UHP94-65 предназначен исключительно для установки на контакторы OptiStart K-AF-40…K-AF-94. Монтировать его на другие модели нельзя - форма крепления и расположение штырей несовместимы. Установка выполняется путём плотного защёлкивания на направляющие контактора. После монтажа проверьте надёжность затяжки винтов подключения силовых проводов. Не используйте реле вне пары с подходящим контактором - это нарушит функциональность и безопасность системы.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обеспечивает автоматическое отключение при превышении тока, снижая риск возгорания. Класс защиты 10A гарантирует селективную работу: реле не сработает при кратковременных пусковых токах, но отреагирует на продолжительную перегрузку.

Преимущества

• Высокая точность срабатывания благодаря механической тепловой элементной основе - минимизированы ложные срабатывания;
• Удобство монтажа: прямая установка на контактор экономит место в щите и уменьшает количество соединений;
• Чёткая визуальная индикация состояния: положение рычага показывает, было ли срабатывание - позволяет быстро диагностировать причину отказа;
• Надёжность: конструкция без электроники не боится помех, перепадов напряжения и температур в пределах рабочего диапазона.

Ограничения применения

• Не применяется в однофазных цепях - только для трёхфазных двигателей;
• IP20 не обеспечивает защиту от влаги и пыли - запрещено использование в открытых помещениях, на улице или в сырых средах;
• Не регулируется порог срабатывания - токовая настройка фиксирована на 65 А, невозможно адаптировать под другой двигатель;
• Требуется обязательная пара с контактором (A)F-40…(A)F-94 - самостоятельное применение невозможно;
• Не подходит для частотных преобразователей - работа с ШИМ-выходом вызывает некорректное срабатывание.

Примеры использования

• Привод конвейера на пищевом производстве с двигателем 18,5 кВт;
• Циркулярный станок с асинхронным двигателем 22 кВт;
• Воздуходувка в системе вентиляции с током потребления около 60 А;
• Гидравлический насос в грузоперевозках, установленный в электрощите с контактором AF-94.

Практические советы

• Перед установкой убедитесь, что номинальный ток двигателя не превышает 65 А - иначе реле не сможет обеспечить защиту;
• Проверяйте состояние контактов через 6–12 месяцев эксплуатации - окисление может привести к нагреву и сбоям;
• При срабатывании реле не включайте двигатель сразу - найдите причину перегрузки (заклинивание, недостаточное напряжение, перекос фаз);
• Если требуется регулируемая защита - выбирайте электронные аналоги OptiStart E; если нужна защита от пыли и влаги - используйте реле с IP65;
• Артикул 336083 - единственный вариант для этой группы контакторов, не заменяйте другими моделями даже при внешней похожести.
