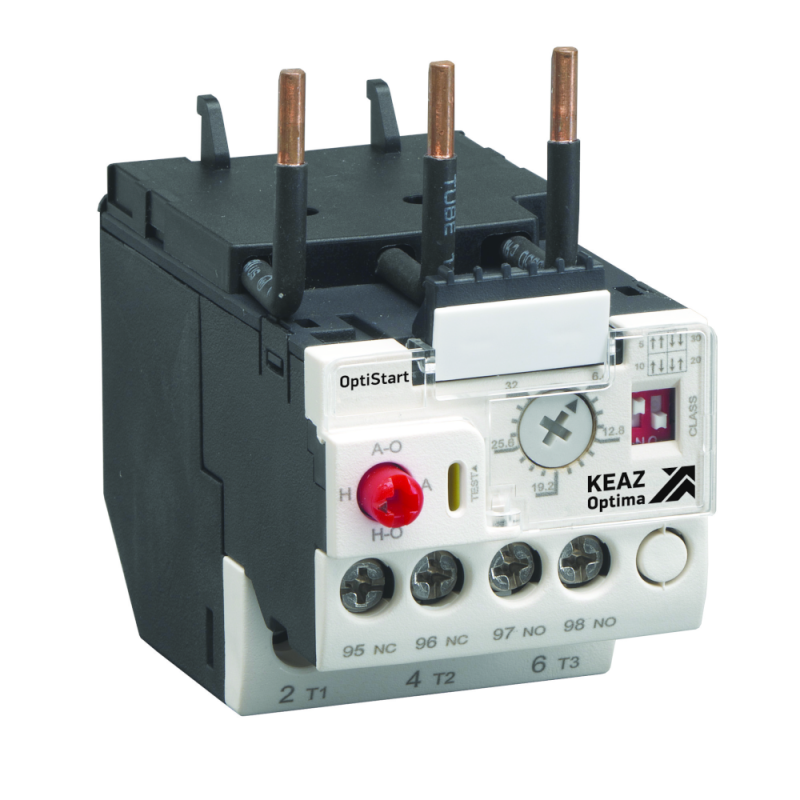

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-8,0 (КЭАЗ) - устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы. Подходит для установки напрямую на контакторы серий F-09–F-38, обеспечивает точную и надёжную работу в условиях промышленного оборудования.

Назначение и область применения

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-8,0 (КЭАЗ) защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току и обрыва одной из фаз. Особенно актуально при работе насосов, вентиляторов, компрессоров и других механизмов, где внезапная остановка из-за перегрева недопустима. Устройство устанавливается непосредственно на контакторы КЭАЗ, образуя единый модуль управления и защиты.

Технические характеристики

• Номинальный ток: 8 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания;
• Номинальная мощность двигателя: 0,75 кВт - рекомендованная нагрузка для оптимальной работы;
• Напряжение питания: 380 В - работает в сетях переменного тока с таким уровнем напряжения;
• Количество нормально открытых (НО) контактов: 3 - используются для сигнализации аварии или отключения;
• Количество нормально закрытых (НЗ) контактов: 1 - применяются для блокировки запуска после срабатывания;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищена от воды и пыли;
• Исполнение: открытое - требует установки внутри щита или корпуса;
• Способ монтажа: непосредственное крепление - совмещено с контактными площадками контакторов F-09…F-38;
• Подключение силовой цепи: винтовые зажимы - обеспечивают надёжный контакт, допускают многократное подключение.

Совместимость и монтаж

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-8,0 (КЭАЗ) совместимо исключительно с контактными группами контакторов серии F-09 до F-38. Монтировать его можно только на эти модели - другие контакторы не поддерживают механическое и электрическое соединение. Для установки достаточно плотно зафиксировать реле на направляющих контактора; провода силовой цепи подключаются через винтовые зажимы. Перед подключением проверьте соответствие тока двигателя значению 8 А - превышение вызывает ложные срабатывания или выход из строя.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям безопасности для промышленного оборудования. Отсутствие защиты от брызг и пыли (IP20) требует обязательной установки в закрытом электрощите. Не предназначен для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Электронная начинка обеспечивает более высокую точность срабатывания по сравнению с тепловыми реле;
• Настройка чувствительности реализована внутренне - пользователь не меняет элементы, но получает стабильную реакцию на перегрузку;
• Множество сигналов (4 контакта) позволяют гибко организовать управление и диагностику системы;
• Прямая совместимость с контактными платформами КЭАЗ снижает время сборки и риск некорректного подключения.

Ограничения применения

• Не подходит для однофазных двигателей - рассчитано только на три фазы;
• Не используется вне закрытых шкафов - IP20 не защищает от влаги и пыли;
• Не поддерживает регулировку времени задержки - класс расцепления фиксирован;
• Максимальный ток 8 А - нельзя применять для двигателей выше 0,75 кВт без риска повреждения;
• Требуется совпадение типа контактора - несовместимо с другими брендами или сериями.

Примеры использования

• Защита насосов в системах водоснабжения;
• Обеспечение безопасной работы вентиляторов на производстве;
• Контроль нагрузки компрессоров в холодильных установках;
• Автоматизация конвейерных линий с частыми пусками.

Практические советы

• Перед заменой старого реле сверьте ток двигателя с номиналом 8 А - если двигатель потребляет больше, выбирайте модель с большим токовым порогом;
• Проверяйте затяжку винтов подключения - слабый контакт вызывает нагрев и ложные срабатывания;
• Не используйте реле в помещениях с высокой влажностью или пылью - даже при наличии шкафа уровень защиты IP20 слишком низкий;
• При срабатывании реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-8,0 (КЭАЗ) обязательно проверьте наличие обрыва фазы и равномерность нагрузки по трем линиям;
• Для удобства обслуживания комбинируйте его с контактами серии F-09–F-38 - они имеют одинаковый шаг крепления и цветовую маркировку.
