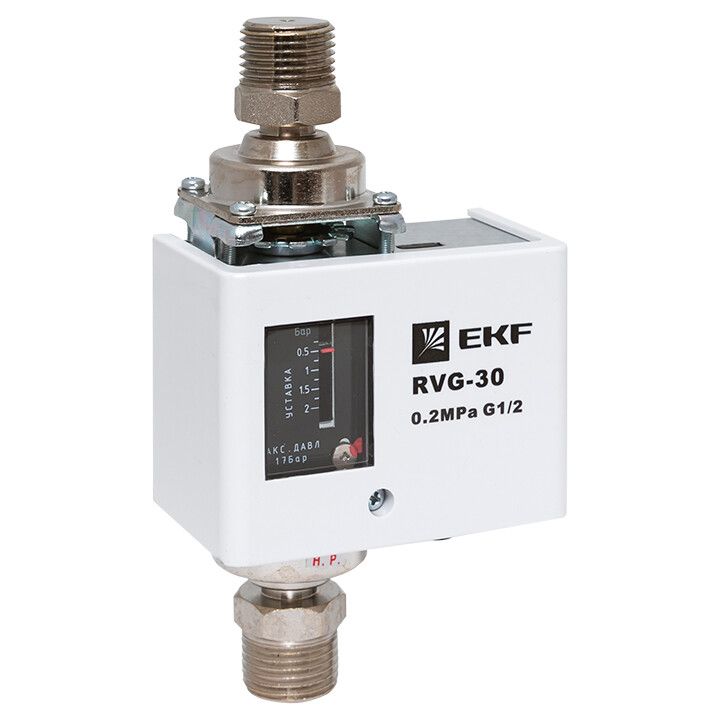

Реле перепада давления RVG-30-0.2-2 (0.2 МПа) EKF

Реле перепада давления RVG-30-0.2-2 от EKF - механическое устройство, реагирующее на разницу давления между двумя точками системы и автоматически замыкающее или размыкающее электрическую цепь. Подходит для контроля состояния фильтров, работы насосов и регулирования подпитки в системах вентиляции, кондиционирования и теплоснабжения.

Назначение и область применения

Реле перепада давления RVG-30-0.2-2 используется там, где важно отслеживать изменение давления между двумя участками сети - например, до и после фильтра, насоса или теплообменника. Когда разница давлений достигает заданного порога, реле срабатывает и переключает контакты, что позволяет запускать/останавливать оборудование или подавать сигнал тревоги.

• Контроль засорения воздушных или жидкостных фильтров в системах вентиляции и кондиционирования
• Обнаружение холостого хода насосов (когда нет потока жидкости)
• Управление подпиткой воды в системах индивидуальных тепловых пунктов (ИТП) и центральных тепловых пунктов (ЦТП)
• Автоматизация процессов, требующих реакции на снижение или повышение перепада давления

Технические характеристики

• Диапазон срабатывания: от 0,5 бара (50 000 Па) до 2 бар (200 000 Па) - реле активируется при достижении этих значений перепада
• Максимальное рабочее давление: 1,65 бар - выше этого значения использовать нельзя, чтобы не вывести механизм из строя
• Чувствительный элемент: мембрана - надёжная механическая система без электроники, устойчивая к перегрузкам и помехам
• Максимальный коммутируемый ток: 15 А - способно управлять нагрузками до 3,3 кВт при 220 В (например, малые насосы, вентиляторы)
• Максимальная температура среды: 110 C - допустимо применение в горячих системах, но не в паровых контурах

Совместимость и монтаж

RVG-30-0.2-2 имеет два трубных соединения для подключения к системе: вход высокого и низкого давления. Установка выполняется последовательно с контролируемой линией - например, перед и после фильтра. Клеммы для подключения проводов доступны снизу корпуса.

• Подключается к сетям с водой, воздухом, маслом - совместим с большинством нейтральных сред
• Не требует внешнего питания - работает за счёт механического воздействия давления
• Посадочные размеры соответствуют стандартным фланцам DN15–DN25; проверьте соответствие диаметра трубопровода перед установкой
• Рекомендуется монтировать вертикально, чтобы избежать влияния гравитации на мембрану

Безопасность и стандарты

Реле RVG-30-0.2-2 соответствует требованиям безопасности для оборудования, используемого в системах отопления и вентиляции. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Нет сертификации для взрывоопасных зон - не использовать в опасных средах.

Преимущества

• Нет необходимости в электропитании - экономичное решение без расходов на электроэнергию
• Высокая надёжность благодаря механической конструкции - мало подвержено отказам от вибраций и скачков напряжения
• Простота обслуживания - не требует калибровки, ремонтопригодность через замену мембраны
• Стандартный интерфейс - легко интегрируется в существующие системы управления

Ограничения применения

• Нельзя использовать при давлении свыше 1,65 бар - риск повреждения мембраны
• Не предназначен для агрессивных сред: кислот, щелочей, растворителей - материал мембраны не устойчив к химической коррозии
• Не рекомендовано применение в системах с частыми гидроударами - возможен выход из строя чувствительного элемента
• Не подходит для точного измерения - только для дискретного срабатывания при пороговых значениях

Примеры использования

• На вентиляционном канале: реле сигнализирует о засорении фильтра, когда перепад давления превышает 0,8 бар - тогда включается оповещение или запускается замена
• В системе подпитки ЦТП: при падении перепада ниже 0,5 бара (признак утечки или отключения насоса) реле размыкает цепь, останавливая работу системы
• На циркуляционном насосе: если насос работает всухую, перепад давления падает - реле отключает питание, предотвращая перегрев двигателя

Практические советы

• Перед установкой убедитесь, что давление в системе не превышает 1,65 бар - даже кратковременные пики могут сломать мембрану
• При монтаже используйте уплотнительные кольца подходящего типа - лучше резиновые NBR, совместимые с температурой до 110 C
• Не закручивайте штуцеры слишком сильно - избыточный момент может деформировать корпус
• Проверяйте срабатывание реле RVG-30-0.2-2 при первом запуске: временно создайте перепад давления вручную (например, перекрыв часть трубопровода)
• Замену мембраны следует выполнять только при наличии специализированных комплектующих - не пытайтесь ремонтировать самостоятельно
