Реле перепада давления RVG-30-0.2-4 (0.2 МПа) EKF

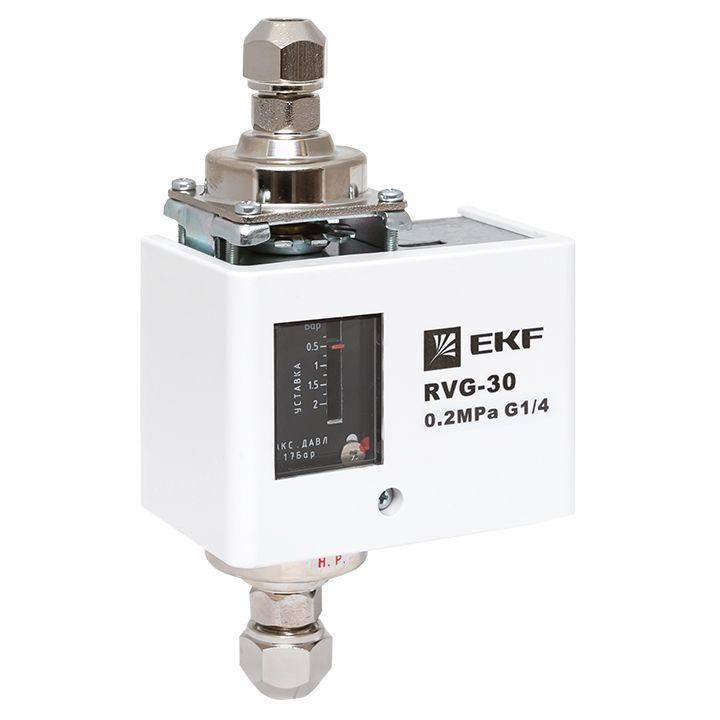

Реле перепада давления EKF RVG-30-0,2-4 - механическое устройство, реагирующее на разницу давления между двумя точками системы и автоматически замыкающее или размыкающее электрическую цепь. Подходит для контроля фильтров, работы насосов и регулирования подпитки в системах теплоснабжения и вентиляции.

Назначение и область применения

Реле перепада давления EKF RVG-30-0,2-4 используется там, где необходимо контролировать изменение перепада давления и автоматически управлять оборудованием. Основные задачи:

• Обнаружение засорения фильтров в системах вентиляции и кондиционирования - при увеличении перепада на фильтре реле отключает или сигнализирует о необходимости обслуживания;
• Контроль холостого хода насосов - отключение насоса при снижении давления ниже порога, что предотвращает сухой ход;
• Управление подпиткой теплообменных систем (ИТП, ЦТП) - включение/выключение клапана подпитки при достижении заданного перепада.

Технические характеристики

• Перепад срабатывания: 0,2 бар (20 кПа) - фиксированная величина, при которой происходит переключение контактов.
• Диапазон измерения: от 0,5 до 2 бар - реле можно использовать только в этом интервале, даже если система работает при более высоких давлениях.
• Максимальное рабочее давление: 1,65 бар - выше этого значения реле может выйти из строя, даже если перепад внутри допустимого диапазона.
• Максимальный коммутируемый ток: 15 А - способно управлять нагрузками до этой мощности, например, маломощными насосами или реле-контакторами.
• Тип датчика: мембрана - чувствительный элемент, реагирующий на разницу давлений через гибкую пластину, обеспечивает надежную работу без сложной электроники.
• Максимальная температура среды: 110 C - подходит для горячего контура, но не для паровых систем или сверхвысокотемпературных процессов.

Совместимость и монтаж

Реле перепада давления EKF RVG-30-0,2-4 имеет два трубных соединения - вход и выход. Установка выполняется последовательно в трубопроводе так, чтобы одно соединение было перед фильтром, другое - после него. Для правильной работы важно соблюдать направление потока, указанное на корпусе. Клеммы для подключения проводов доступны снизу устройства. Напряжение питания не указывается - реле является purely механическим переключателем, поэтому требует внешнего источника напряжения (например, 220 В или 24 В) для управляемой цепи.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования, работающего в системах отопления и вентиляции. Прямые ссылки на ГОСТ или EN не указаны, однако конструкция выполнена в соответствии с типовыми решениями для промышленного применения. Работа в пределах заявленных значений исключает риск взрыва или перегрева.

Преимущества

• Нет необходимости в питании - полностью механическая конструкция, не требует электроники, источника питания или программирования.
• Высокая надежность - мембранный механизм устойчив к вибрациям, перепадам температур и загрязнению среды.
• Простота установки и настройки - не требуется калибровка, сработает всегда при одинаковом перепаде 0,2 бар.
• Долгий срок службы - отсутствие микросхем и движущихся частей кроме мембраны повышает долговечность.

Ограничения применения

• Не подходит для жидкостей с частицами больше 0,5 мм - возможен заклинивание мембраны.
• Запрещено превышать максимальное рабочее давление 1,65 бар - даже если перепад меньше 0,2 бар, высокое абсолютное давление может повредить корпус.
• Фиксированный порог срабатывания - нельзя настроить другой уровень перепада, только 0,2 бар.
• Не предназначен для агрессивных сред - не рекомендовано использование с кислотами, щелочами, маслом или другими химическими веществами.
• Не работает при температуре выше 110 C - недопустимо применение в паровых системах или нагревательных аппаратах с прямым контактом пара.

Примеры использования

• В системе вентиляции: реле установлено между воздуховодом и воздушным фильтром - при возрастании перепада до 0,2 бар сигнал подается на световой индикатор или отключает вентилятор.
• В системе подпитки ЦТП: реле контролирует разницу давления между сетью и расширительным баком - при падении давления ниже порога включает насос подпитки.
• На циркуляционном насосе: реле отключает насос, когда перепад давления падает ниже 0,2 бар - значит, в системе нет движения воды, и насос работает всухую.

Практические советы

• Перед установкой проверьте, что давление в системе не превышает 1,65 бар - даже при нулевом перепаде превышение давления вызывает отказ.
• Выбирайте место монтажа с минимальной вибрацией - особенно важно при использовании рядом с насосами.
• Подключайте нагрузку через контактор, если ток выше 10 А - хотя реле рассчитано на 15 А, длительная работа на пределе сокращает срок службы.
• При замене фильтра обязательно продувайте линии - остаточные частицы могут забить мембрану и вызвать ложное срабатывание.
• Не используйте реле в системах с водой повышенной жесткости без предварительной фильтрации - осадок может застрять в канале датчика.
