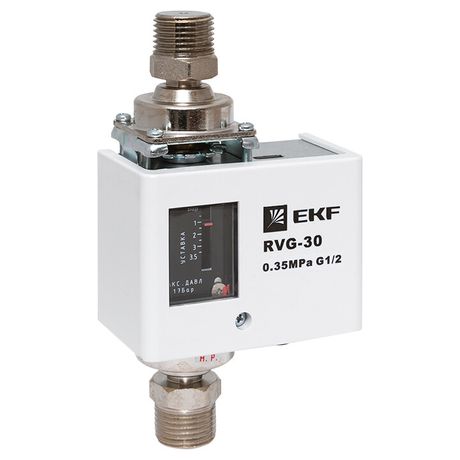

Реле перепада давления RVG-30-0.35-2 (0.35 МПа) EKF

Реле перепада давления RVG-30 от EKF - механическое устройство, реагирующее на разницу давления между двумя точками системы и автоматически замыкающее или размыкающее электрическую цепь. Подходит для контроля состояния фильтров, работы насосов и регулирования подпитки в системах теплоснабжения и вентиляции.

Назначение и область применения

Реле перепада давления RVG-30 используется там, где важно отслеживать изменение давления между двумя участками сети. Его основная задача - включать или выключать оборудование при достижении заданного порога перепада давления.

• Контроль засорения фильтров в системах вентиляции и кондиционирования - при увеличении перепада на фильтре реле сигнализирует о необходимости замены.
• Защита насосов от холостого хода - при снижении давления на входе (например, из-за опустошения бака) реле отключает насос.
• Управление подпиткой в индивидуальных тепловых пунктах (ИТП) и центральных тепловых пунктах (ЦТП) - обеспечивает поддержание нужного уровня давления в контуре.

Технические характеристики

• Диапазон измерения: от 50 000 Па (0,5 бар) до 350 000 Па (3,5 бар) - реле срабатывает при любой разнице давлений внутри этого интервала.
• Максимальное рабочее давление: 1,65 бар - выше этого значения использовать реле нельзя, даже если перепад находится в пределах диапазона.
• Тип датчика: мембрана (сильфон) - надёжная механическая система без электроники, устойчивая к перегрузкам и колебаниям.
• Максимальный коммутируемый ток: 15 А - позволяет напрямую управлять нагрузками до 3,3 кВт при 220 В (например, насосы, клапаны).
• Максимальная температура среды: 110 C - допустимо применение в горячих системах, но не в паровых трубопроводах.

Совместимость и монтаж

Реле перепада давления RVG-30 имеет два штуцера для подключения к трубопроводам - высокого и низкого давления. Установка требует соблюдения направления потока, указанного на корпусе.

• Подключение: гайки M14x1,5 - совместимо с большинством стандартных трубных соединений.
• Посадочные размеры: диаметр штуцеров 14 мм - используйте соответствующие фитинги.
• Монтаж: рекомендуется вертикальное положение снизу вверх, чтобы избежать застоя жидкости в камере датчика.
• Электропитание: реле работает без внешнего питания - полностью автономное, управляет нагрузкой через свои контакты.

Безопасность и стандарты

Реле перепада давления RVG-30 не имеет сертификатов взрывозащиты и не предназначен для установки во взрывоопасных зонах. Соответствует требованиям безопасности для бытовых и промышленных систем отопления и вентиляции.

Преимущества

• Механическая конструкция - не требует питания, не боится помех, долговечна.
• Высокая надёжность - сильфон не подвержен износу при нормальном использовании.
• Прямой контроль нагрузки - можно подключить насос или клапан напрямую, без дополнительного реле или контактора.
• Не требует настройки после установки - заводская настройка на 0,35 МПа готова к работе.

Ограничения применения

• Нельзя использовать при давлении свыше 1,65 бар - даже если перепад меньше, превышение максимального давления повредит сильфон.
• Не подходит для агрессивных сред - не рассчитано на работу с маслом, щелочами, кислотами.
• Не предназначено для частых циклов включения/выключения более 10 раз в минуту - возможен износ контактов.
• Не следует устанавливать в местах с сильными вибрациями - может вызвать ложные срабатывания.

Примеры использования

• Фильтр в системе вентиляции: когда перепад достигает 0,35 бар - реле отключает вентилятор и включает сигнал «Замена фильтра».
• Горячий контур ЦТП: при падении давления ниже порога (например, из-за утечки) реле отключает подпиточный насос, предотвращая сухой ход.
• Оборудование в котельной: реле контролирует перепад на теплообменнике - при закупорке прекращает работу циркуляционного насоса.

Практические советы

• Перед установкой проверьте, что давление в системе не превышает 1,65 бар - это критично для сохранности сильфона.
• Используйте запорную арматуру перед реле - так проще провести обслуживание без слива всей системы.
• При монтаже в системах с водой - убедитесь, что воздух полностью удалён из камер датчика.
• Если требуется другая точка срабатывания - выбирайте другие модификации серии RVG-30, поскольку данная модель фиксирована на 0,35 МПа.
• Артикул rvg-30-0,35-2 указывает на конкретную настройку - не путайте с другими вариантами этой же модели.
