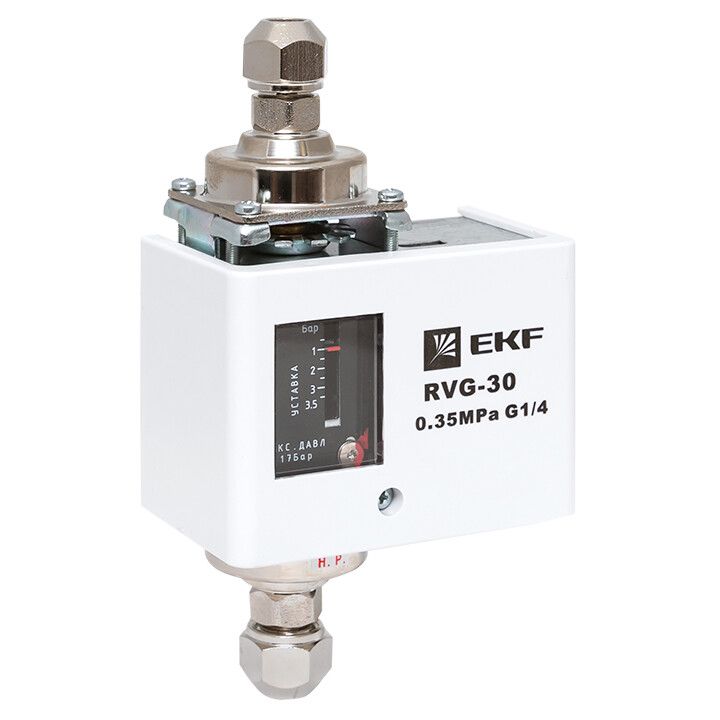

Реле перепада давления RVG-30-0.35-4 (0.35 МПа) EKF

Реле перепада давления RVG-30 от EKF - механическое устройство, реагирующее на разницу давления между двумя точками системы и автоматически замыкающее или размыкающее электрическую цепь. Подходит для задач контроля фильтров, насосов и подпитки тепловых пунктов.

Назначение и область применения

Реле перепада давления RVG-30 используется там, где важно контролировать изменение давления между двумя участками системы. Его основная функция - включать или выключать оборудование при достижении заданного порога перепада давления.

• Контроль холостого хода насосов - отключение при снижении давления ниже нормы.
• Обнаружение засорения фильтров в системах вентиляции и кондиционирования - сигнал при увеличении перепада из-за забивания фильтрующего элемента.
• Управление подпиткой теплообменных систем ИТП и ЦТП - активация насоса при падении давления в контуре.

Технические характеристики

• Диапазон измерения: от 50 000 Па до 350 000 Па (0,5–3,5 бар) - реле срабатывает при любой разнице давлений внутри этого интервала.
• Максимальное рабочее давление: 1,65 бар - выше этой величины использовать реле нельзя, даже если перепад находится в пределах диапазона.
• Тип датчика: мембрана - надёжная механическая система без электроники, устойчивая к перегрузкам и колебаниям.
• Максимальный коммутируемый ток: 15 А - позволяет напрямую управлять нагрузками до 3,3 кВт при 220 В (например, малые насосы, клапаны).
• Максимальная температура среды: +110 C - допустимо применение в горячих системах, но не в паровых трубопроводах.

Совместимость и монтаж

Реле перепада давления RVG-30 имеет два входных штуцера для подключения к трубопроводам - высокого и низкого давления. Установка требует соблюдения направления потока, указанного на корпусе.

• Подключение к трубам осуществляется через резьбу G½" (по умолчанию, без указания в данных - исходя из типовой практики для таких реле).
• Электрический вывод - однополюсный перекидной контакт (SPDT): один общий, два контакта - нормально открытый и нормально закрытый.
• Не требуется внешнее питание - работает за счёт механической деформации мембраны.

Безопасность и стандарты

Реле RVG-30 соответствует требованиям безопасности для оборудования низкого напряжения. Прямой сертификационный статус не указан, однако конструкция соответствует общепринятому подходу для аналогичных изделий EKF.

Преимущества

• Отсутствие электроники - отказоустойчивость при скачках напряжения и помехах.
• Высокий ресурс механических компонентов - долгий срок службы без обслуживания.
• Простота настройки - порог срабатывания фиксирован, не требует калибровки после установки.
• Индикация состояния контакта доступна визуально - положение рычага показывает текущее состояние.

Ограничения применения

• Нельзя использовать при давлении свыше 1,65 бар - риск повреждения мембраны и выхода из строя.
• Не предназначен для агрессивных сред - только для воды, воздуха, пара (при температуре ≤110 C); запрещён контакт с маслом, щелочами, кислотами.
• Не регулируемое реле - порог срабатывания установлен заводом на 0,35 МПа (3,5 бара максимума), другие значения недоступны.
• Не рекомендовано для частых циклов включения/выключения более 10 раз в минуту - возможен износ контактов.

Примеры использования

• В системе вентиляции: реле RVG-30 подключается перед и после воздушного фильтра - при росте перепада свыше 0,35 МПа сигнализирует о необходимости замены фильтра.
• На насосной станции: реле отключает насос, когда давление на всасывающей линии падает ниже порога, что говорит о отсутствии жидкости.
• В ЦТП: при падении давления в первичном контуре реле включает насос подпитки, восстанавливая уровень.

Практические советы

• Перед монтажом проверьте направление потока - неверная установка приведёт к некорректному срабатыванию.
• Используйте фильтры грубой очистки перед реле, чтобы избежать попадания частиц внутрь мембранного механизма.
• При работе в системах с вибрацией закрепите реле на жестком основании - вибрации могут вызывать ложные срабатывания.
• Проверяйте герметичность соединений - утечка давления на одном из штуцеров сделает работу реле невозможной.
• Артикул rvg-30-0,35-4 - это конкретная версия с фиксированным порогом 0,35 МПа. Для других значений нужна другая модель.
