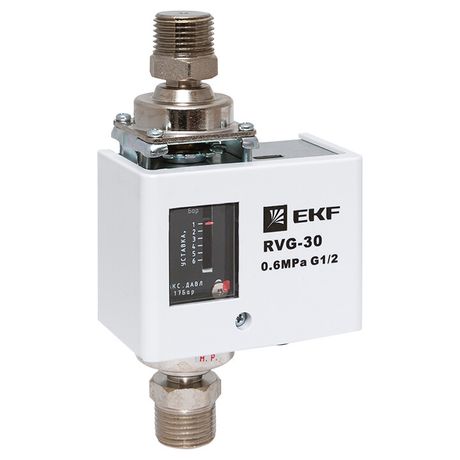

Реле перепада давления RVG-30-0.6-2 (0.6 МПа) EKF

Реле перепада давления EKF RVG-30-0,6-2 - механическое устройство для автоматического включения и выключения электрических цепей при изменении разницы давлений между двумя точками системы. Подходит для задач контроля фильтров, работы насосов и регулирования подпитки в теплотехнических и вентиляционных системах.

Назначение и область применения

Реле перепада давления EKF RVG-30-0,6-2 реагирует на разницу давления между входными портами и замыкает или размыкает электрический контакт. Это позволяет автоматизировать процессы, зависящие от состояния потока среды - например, когда фильтр забивается, а перепад возрастает.

• Контроль холостого хода насосов - отключение при снижении давления ниже заданного уровня.
• Обнаружение засорения фильтров в системах вентиляции и кондиционирования воздуха.
• Управление подпиткой теплообменных установок (ИТП, ЦТП) по уровню перепада.
• Контроль проходимости трубопроводов и каналов в системах с жидкостью или газом.

Технические характеристики

• Диапазон измерения: 1–6 бар (100 000–600 000 Па) - реле срабатывает при разнице давлений в этом интервале.
• Максимальное рабочее давление: 1,65 бар - выше этого значения реле может повредиться, даже если перепад внутри нормы.
• Максимальный коммутируемый ток: 15 А - способно управлять нагрузками до 3,3 кВт при 220 В (активная нагрузка).
• Тип датчика: мембрана - надёжная механическая система без электроники, устойчивая к вибрациям и перегрузкам.
• Максимальная температура окружающей среды: 110 C - допустимо использование в горячих помещениях, но не в контакте с паром или раскалёнными поверхностями.

Совместимость и монтаж

Реле перепада давления EKF RVG-30-0,6-2 имеет два соединительных штуцера для подвода давления - высокого и низкого. Установка требует соблюдения направления потока, указанного на корпусе. Кабельный вывод - стандартный M20x1,5, совместим с большинством герметичных вводов.

• Подключается к сети 220/240 В переменного тока - не требует внешнего питания.
• Перекидной контакт (SPDT): один выход, три клеммы - COM, NO, NC - можно использовать как normally open или normally closed.
• Не требуется калибровка после установки - предварительно настроен на заводской диапазон 1–6 бар.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электрооборудования в промышленных условиях. Нет сертификации по IEC/EN 61810, но выполнено в соответствии с общими нормами для аналогичных устройств EKF. Применяется в системах, где не требуется взрывозащита.

Преимущества

• Механическая конструкция - отказоустойчивость, долгий срок службы, нечувствительна к помехам.
• Нет необходимости в программировании или настройке - готово к работе сразу после монтажа.
• Высокая переключательная способность - 15 А позволяет напрямую управлять насосами и клапанами без промежуточных реле.
• Стандартный корпус - легко интегрируется в существующие щиты и трубопроводы.

Ограничения применения

• Нельзя применять при давлении свыше 1,65 бар - даже если перепад находится в пределах 1–6 бар, превышение максимального давления вызовет повреждение мембраны.
• Не предназначено для агрессивных сред - не работает с маслом, кислотами, щелочами, конденсатом с примесями.
• Не рекомендуется для быстропеременных процессов - время реакции около 0,5 секунды, не подходит для частых срабатываний (>10 раз/мин).
• Нет индикации состояния - нельзя определить, сработало ли реле, без внешней сигнализации.

Примеры использования

• В системе вентиляции: реле отключает вентилятор, если перепад через фильтр достиг 4 бара - значит, он забился.
• На насосной станции: при падении перепада ниже 1 бара (признак отсутствия воды) - реле отключает насос, чтобы избежать сухого хода.
• В ЦТП: контролирует перепад перед запорным клапаном подпитки - при снижении давления в контуре ниже порога включает насос подпитки.

Практические советы

• Выбирайте место монтажа так, чтобы оба штуцера находились на одном уровне - неравномерная высота создаёт гидростатическую погрешность.
• Используйте фильтры перед реле, если в системе есть частицы - они могут заклинить мембрану.
• Проверьте направление потока: “High” и “Low” должны быть подключены правильно - неверная ориентация приведёт к некорректному срабатыванию.
• Для защиты от скачков напряжения используйте RC-цепочку или варистор на нагрузке - особенно при управлении катушками контакторов.
• Замена реле RVG-30-0,6-2 возможна только на такое же - другие модели серии имеют другой диапазон и не подходят по настройке.
