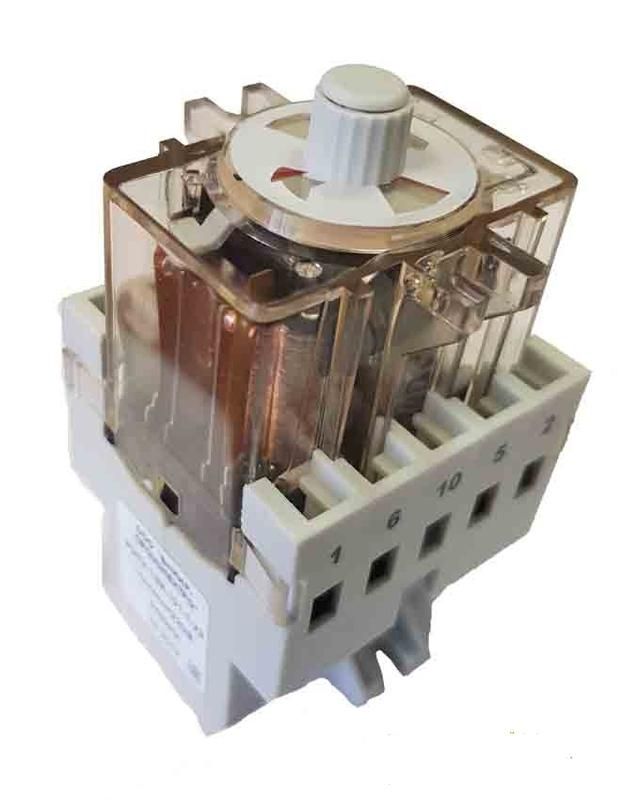

Реле промежуточно-указательное РЭПУ-12М-101-1-У3 220В DC ВНИИР A8120-78097860

Реле промежуточно-указательное РЭПУ-12М-101-1-У3 предназначено для коммутации цепей управления постоянным током и визуальной фиксации факта срабатывания в схемах релейной защиты и автоматики. Устройство работает от сети постоянного тока напряжением 154–242 В (номинал 220 В) и обеспечивает быстрое срабатывание за время не более 0,03 секунды, что критично для оперативных цепей. В конструкции реализована одна нормально разомкнутая и одна нормально замкнутая группа контактов, позволяющая одновременно коммутировать сигнальную цепь и размыкать или замыкать управляющую линию. Ключевым отличием модели является наличие механического указателя с ручным возвратом: после срабатывания реле сохраняет положение контактов и визуальный сигнал до момента принудительного сброса оператором, что исключает потерю информации о сбое при кратковременных помехах. Корпус выполнен для утопленного монтажа с задним присоединением проводов под винт, что экономит место в шкафу и упрощает прокладку жгутов. Модель не обладает функцией выдержки времени и не предназначена для контроля параметров тока или напряжения, выполняя исключительно роль усилителя мощности и индикатора состояния.
