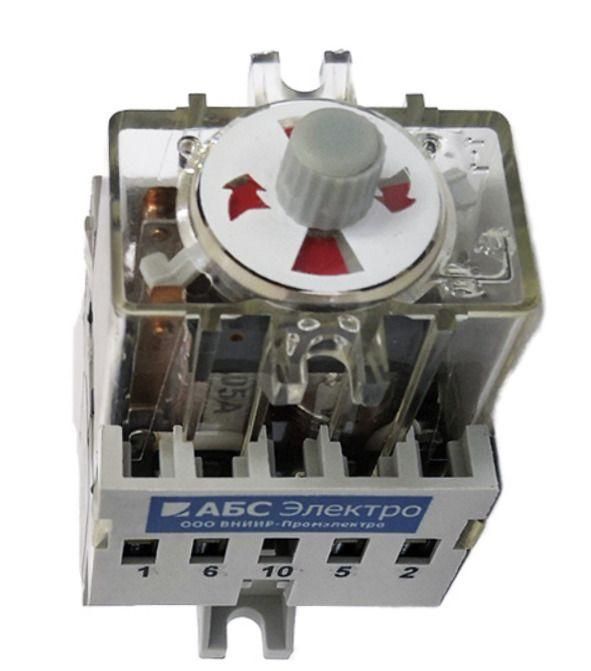

Реле промежуточно-указательное РЭПУ-12М-112-1-У3 220В 50Гц ВНИИР A8120-T83701038

Реле промежуточно-указательное РЭПУ-12М-112-1-У3 выполняет двойную функцию: контролирует уровень напряжения в цепях переменного тока и коммутирует управляющие сигналы с индикацией факта срабатывания. Модель предназначена для работы в сетях с номинальным напряжением 220–242 В и срабатывает при достижении порогового значения 176 В, что позволяет использовать её для контроля понижения напряжения или как чувствительный элемент защиты. Ключевым отличием от стандартных промежуточных реле является наличие встроенного механизма индикации, который визуально подтверждает факт срабатывания, а также высокая скорость реакции — время срабатывания без выдержки не превышает 0,01 с. Конфигурация контактной группы включает два нормально разомкнутых и два нормально замкнутых контакта, что обеспечивает гибкость при построении логических цепей управления без необходимости использования дополнительных промежуточных элементов. Реле не имеет встроенной выдержки времени, поэтому его применение оправдано в задачах, требующих мгновенной реакции на изменение параметров сети. Климатическое исполнение У3 и работа в диапазоне частот 50 Гц определяют условия эксплуатации в отапливаемых помещениях с умеренным климатом. Отсутствие переключающих контактов в спецификации означает, что контактная группа работает только в режиме замыкания или размыкания, что необходимо учитывать при проектировании схем с коммутацией цепей с разными потенциалами.
