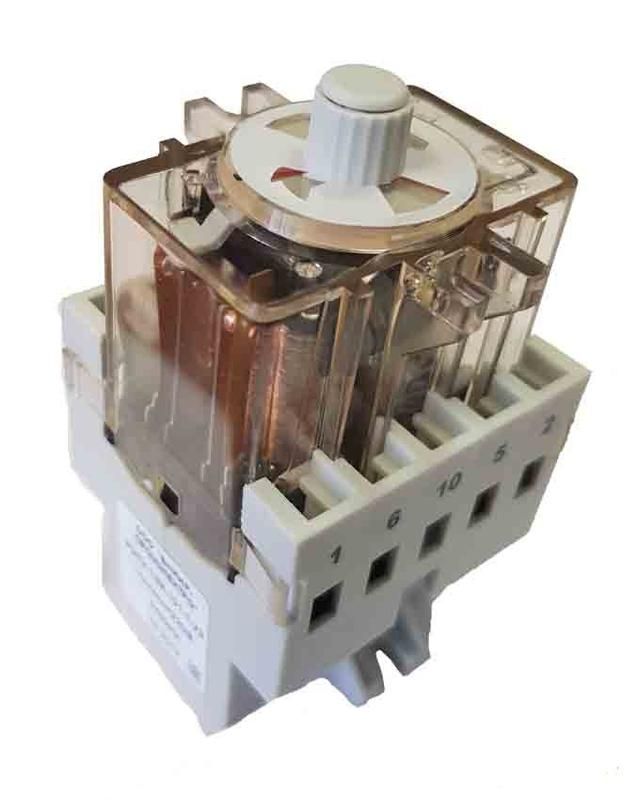

Реле промежуточно-указательное РЭПУ-12М-211-1-У3 0.5А ВНИИР A8120-78101178

Реле промежуточно-указательное РЭПУ-12М-211-1-У3 от ВНИИР выполняет двойную функцию: коммутацию цепей управления и визуальную индикацию срабатывания при превышении тока в цепи постоянного тока. Модель предназначена для контроля однофазного повышения тока с порогом срабатывания в диапазоне 0,25–0,4 А, что делает её пригодной для защиты цепей управления от перегрузок, а не для работы в силовых линиях. Конструкция обеспечивает быстрое реагирование: время срабатывания без выдержки составляет не более 0,01 секунды. Коммутационная способность реализована через комбинацию двух типов контактов: три нормально разомкнутых и один нормально замкнутый силовых контакта для управления внешними цепями, а также отдельный герконовый контакт с самовозвратом для передачи сигнала о срабатывании в системы автоматики. Критически важным нюансом выбора является наличие ручного возврата указательного механизма: после срабатывания реле фиксирует факт аварии механически, и для сброса индикации требуется ручное вмешательство, что исключает потерю информации о срабатывании при кратковременных импульсах. Питание катушки осуществляется только постоянным током, а исполнение корпуса предусматривает утопленный монтаж с задним присоединением проводников под винт, что требует соответствующей подготовки панели и пространства для подключения.
