Промежуточное реле 2 конт. с LED инд. 10А 12В AC ПР-102 | 23911DEK DEKraft APC

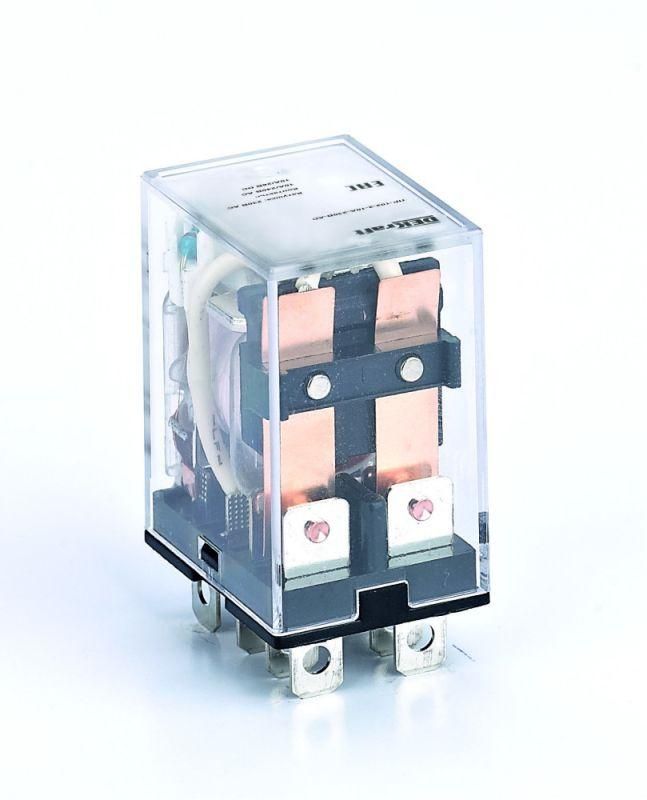

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных управляющих сигналов в цепях переменного тока до 10 А при напряжении 12 В. Светодиодная индикация и втычной монтаж делают его удобным для автоматизации оборудования с ограниченным пространством.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером (например, ПЛК, терморегулятором, таймером) и исполнительными устройствами - моторами, клапанами, светильниками, нагревательными элементами. Подходит для систем, где требуется частое включение/выключение нагрузки без износа основного управляющего устройства. Часто применяется в панелях управления станков, конвейеров, систем освещения и бытовой автоматики.

Технические характеристики

• Напряжение катушки: 12 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально замкнутые и нормально разомкнутые - не указаны отдельно, работают как одинарные переключаемые)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод, горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Подключение: штепсельное (втычное) через базовый разъём
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке

Совместимость и монтаж

Промежуточное реле ПР-102 монтируется на DIN-рейку шириной 35 мм или фиксируется на монтажной панели. Установка осуществляется путём вставки в предварительно закреплённый разъём - не требует пайки или болтового крепления. Разъём совместим с типовыми базами для втычных реле. Для надёжного контакта убедитесь, что разъём плотно защёлкнут и не повреждён. Максимальный посадочный размер соответствует стандартным форм-факторам для реле класса 10 А.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу в помещениях с невысокой влажностью. Напряжение 12 В AC относится к категории малого напряжения, снижающей риск поражения током. Однако сама нагрузка (до 10 А) может представлять опасность - соблюдайте правила работы с силовыми цепями.

Преимущества

• Светодиодная индикация позволяет визуально определить состояние реле без тестера
• Втычной монтаж ускоряет замену и обслуживание
• Компактные габариты экономят место в распределительных щитах
• Свободная полярность катушки упрощает подключение и снижает риск ошибок
• Выдерживает частые переключения - подходит для импульсных режимов

Ограничения применения

• Не предназначен для постоянной работы при токе выше 10 А - возможен перегрев и выход из строя
• IP21 не защищает от брызг, пыли или влаги - не используйте во влажных, пыльных или наружных условиях
• Напряжение катушки строго 12 В AC - нельзя подключать к постоянному току или другому напряжению
• Контакты не имеют разделения на NO/NC - все два контакта являются переключаемыми, но не отличаются по функции; не подходят для схем, требующих отдельных нормально замкнутых и разомкнутых контактов

Примеры использования

• Управление насосом в системе автополива через ПЛК
• Переключение режимов освещения в торговом зале
• Коммутирование нагревателя в термостате
• Реализация логических схем в пультах управления оборудованием
• Расширение числа выходов ПЛК при недостатке дискретных выходов

Практические советы

• Проверьте соответствие напряжения сети 12 В AC - завышение даже на 1–2 В может сократить срок службы катушки
• При использовании в цепях с индуктивной нагрузкой (электромагниты, двигатели) рекомендуется установка RC-демпферов или варисторов для защиты контактов
• При монтаже на DIN-рейку убедитесь, что соседние устройства не перегреваются - теплоотвод ограничен
• Замена реле ПР-102 происходит за секунды - достаточно вынуть старый модуль и вставить новый
• Для диагностики: если светодиод не горит - проверьте питание катушки; если контакты не переключаются - возможно механическое заклинивание или пробой
