Промежуточное реле 2 конт. с LED инд. 10А 380В AC ПР-102 | 23918DEK DEKraft APC

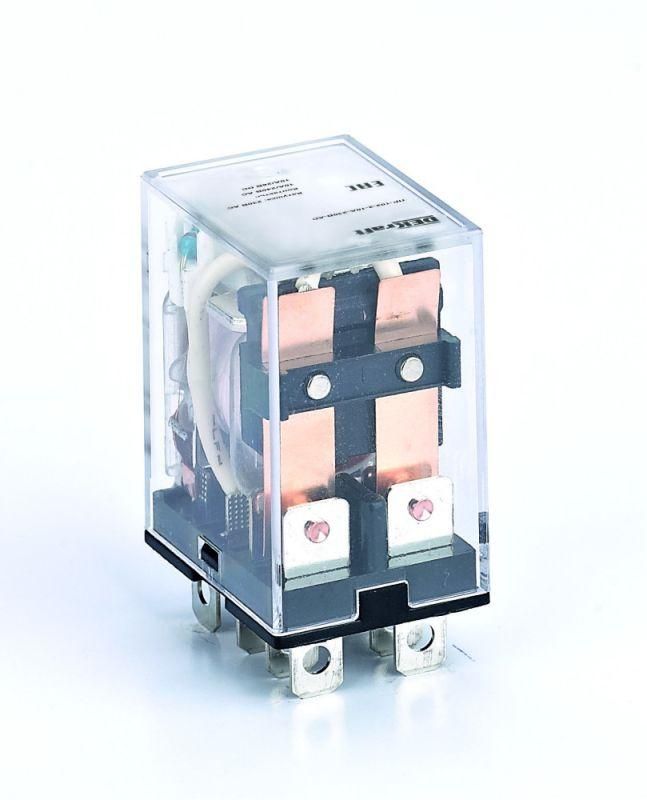

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации цепей переменного тока до 380 В и тока до 10 А. Благодаря двум переключающим контактам и светодиодной индикации, ПР-102 удобно применять в системах автоматизации, где важно визуально контролировать состояние реле.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между слаботочными цепями (например, от PLC, терморегулятора или кнопки) и силовыми нагрузками. Подходит для управления маломощными оборудованием: насосами, вентиляторами, светильниками, нагревательными элементами, конвейерами и другим автоматическим оборудованием, где требуется надёжное и частое включение/выключение.

Технические характеристики

• Номинальное напряжение катушки: 380 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально замкнутые и нормально разомкнутые - не указаны, работают как одиночные переключаемые)
• Управление: моностабильное (при снятии напряжения с катушки - возвращается в исходное положение)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке (горит - реле включено)
• Степень защиты: IP21 (защита от вертикально падающих капель воды и доступа пальцев к опасным частям)
• Способ монтажа: втычной, с возможностью фиксации на DIN-рейке или монтажной панели
• Подключение: штепсельное (разъёмное) - через базовый разъём, не требует прямой проводки
• Полюсность: свободная - можно подключать клеммы катушки в любом порядке

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными втычными базами для реле типа “mini” или аналогичными, соответствующими габаритам 45×45×50 мм. Устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно вставить корпус реле в разъём до щелчка - контакты автоматически замыкаются. Разъёмное подключение ускоряет замену устройства при выходе из строя - не нужна перепайка или переоборудование проводов.

Безопасность и стандарты

Промежуточное реле ПР-102 выполнено в соответствии с требованиями безопасности для электроустановок низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу внутри распределительных щитов, защищённых от попадания крупных частиц и брызг. Напряжение 380 В AC соответствует сетевому напряжению в трёхфазных системах 220/380 В. Не предназначен для работы во взрывоопасных зонах или вне закрытых помещений.

Преимущества

• Светодиодная индикация позволяет оперативно определить рабочий режим реле без тестера
• Штепсельное подключение снижает время обслуживания и минимизирует риск ошибок при замене
• Компактные размеры позволяют экономить место в плотно заполненных щитах
• Свободная полярность катушки упрощает монтаж и исключает ошибки при подключении
• Выдерживает высокую механическую долговечность благодаря качественным материалам контактов

Ограничения применения

• Не применяется в цепях постоянного тока - рассчитано только на 380 В AC
• Защита IP21 недостаточна для влажных, пыльных или уличных условий - допускается только внутренняя установка в щитах
• Нет ни одного нормально замкнутого контакта - нельзя использовать там, где требуется аварийное замыкание при отключении питания
• Максимальный ток 10 А - не подходит для управления двигателями выше 2–3 кВт или мощными нагревателями

Примеры использования

• Управление вентилятором охлаждения в ЧПУ станке по сигналу от контроллера
• Включение освещения в цеху после активации датчика движения
• Коммутирование теплового реле в системе контроля температуры печи
• Автоматическое включение/отключение помпы в системе водоснабжения

Практические советы

• Проверьте соответствие напряжения сети 380 В - при использовании в однофазной сети 220 В реле не сработает
• Выбирайте базу с подходящим числом контактов - для двухполюсного реле нужны два параллельных разъёма
• При сборке щита учтите, что индикатор будет виден только при правильном расположении реле - ориентируйте лицевую сторону к пользователю
• Запрещена работа при наличии вибраций выше среднего уровня - используйте виброизолированные кронштейны, если необходимо
• При замене вышедшего из строя ПР-102 проверьте целостность контактов в базе - часто проблема именно в них, а не в самом реле
