Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 230В AC ПР-102 - 23831DEK APC

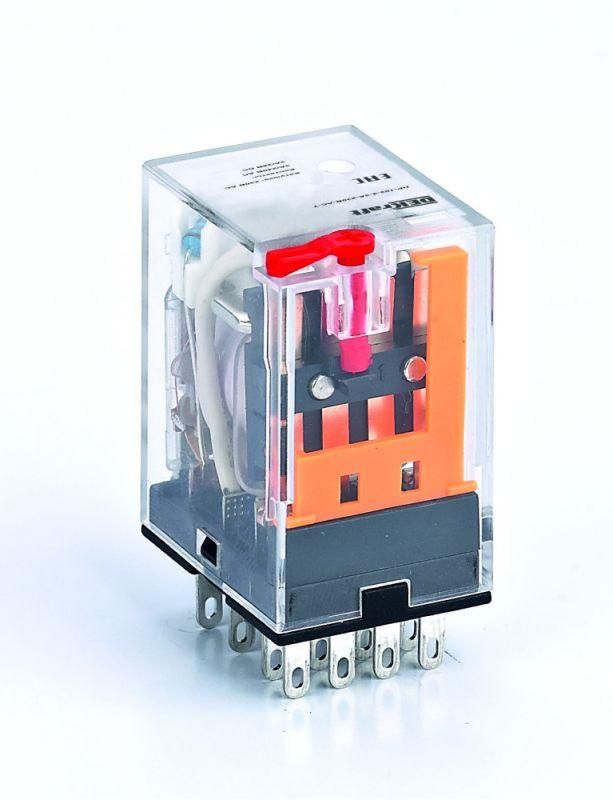

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации с питанием 230 В переменного тока. Четыре переключающих контакта, светодиодная индикация и кнопка TEST позволяют легко контролировать работу реле без дополнительных приборов. Артикул 23831dek подходит для замены аналогичных моделей в существующих схемах.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором или таймером) и исполнительными элементами - двигателями, клапанами, светильниками или другими реле. Подходит для задач, где требуется частое включение и выключение нагрузки до 3 А. Распространённые области применения: системы вентиляции, конвейеры, освещение, оборудование с логическим управлением.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC
• Номинальный ток контактов: 3 А
• Количество контактов: 4 переключающих (NO/NC не указаны - все контакты универсальные)
• Род тока: переменный (AC)
• Управление: моностабильное (возврат в исходное положение после отключения питания)
• Индикация: светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка имитирует срабатывание контактов без подачи внешнего сигнала
• Степень защиты: IP21 - защита от вертикальных капель воды и предметов более 12 мм
• Поляризация: свободная - можно подключать провода любой полярностью
• Способ монтажа: втычной (штепсельный разъём)

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку или фиксируется на монтажной панели через корпус. Разъёмное подключение обеспечивает быстрый демонтаж без отпаивания проводов. Совместимо с типовыми штепсельными базами для реле серии ПР-102. Для работы необходимо использовать совпадающий по pinout разъём - проверьте соответствие контактов вашей платформы. Размеры компактны, подходят для плотной сборки.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP21 допускает использование внутри щитов и закрытых корпусов, но не рекомендует применение во влажных или запылённых средах вне герметичных кожухов. Напряжение 230 В AC соответствует сетевому стандарту ЕС.

Преимущества

• Чёткая индикация состояния - светодиод сразу показывает, есть ли питание на катушке
• Функция TEST позволяет проверить работоспособность контактов без отключения основной цепи
• Штепсельное подключение снижает время обслуживания и замены
• Высокая надёжность механических контактов при частых переключениях
• Поддержка свободной полярности - не важно, куда подключать L/N на катушке

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Максимальный ток 3 А - нельзя использовать для управления нагревательными элементами выше 700 Вт
• Защита IP21 не защищает от брызг, пыли или влаги - требует установки в закрытом щите
• Отсутствуют нормально замкнутые контакты - все 4 контакта являются одинарными переключаемыми, без фиксированного NO/NC
• Не рассчитано на высокочастотные импульсы - оптимально для частоты до 5 Гц

Примеры использования

• Управление насосом в системе водоснабжения через сигнал от датчика уровня
• Переключение режимов освещения в помещении по расписанию
• Логическое управление несколькими пневматическими клапанами от одного выхода контроллера
• Замена старого реле в щите с сохранением существующего разъёма

Практические советы

• Проверяйте совместимость разъёма перед покупкой - используйте оригинальные базы DEKRAFT для гарантированной совместимости
• При монтаже на DIN-рейку убедитесь, что рядом достаточно места для доступа к кнопке TEST
• Не подключайте нагрузку выше 3 А - даже кратковременные перегрузки сокращают срок службы контактов
• Используйте индикацию для диагностики: если светодиод горит, а контакты не срабатывают - проблема в механизме, а не в управлении
• Для длительной эксплуатации в условиях температурных колебаний выбирайте место с минимальными перепадами температуры
