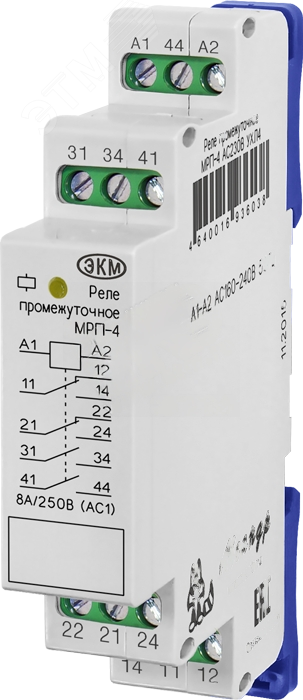

Реле промежуточное, Iн=8А, Uк=230В, 2п+2н.о контакта МРП-4 ACDC230В - 4640016935314 Меандр

Реле промежуточное Iн=8А Uк=230В 2п+2н.о контакта МРП-4 ACDC230В от компании Меандр АО используется для управления мощными цепями через слабые сигналы, обеспечивая гальваническую развязку и расширение числа коммутируемых контактов. Подходит для автоматических систем, где требуется надёжная коммутация с минимальным энергопотреблением.

Назначение и область применения

Реле промежуточное Iн=8А Uк=230В 2п+2н.о контакта МРП-4 ACDC230В применяется для:

• Управления нагрузкой с помощью слаботочных управляющих сигналов (например, от PLC, терморегуляторов, таймеров);
• Гальванической развязки между цепями управления и силовыми цепями;
• Увеличения количества доступных контактов - вместо одного входного сигнала можно управлять двумя замкнутыми и двумя разомкнутыми цепями одновременно;
• Автоматизации оборудования: станков, конвейеров, систем освещения, HVAC, панелей управления.

Технические характеристики

• Номинальный ток контактов: 8 А
• Напряжение катушки: AC/DC 230 В - работает как от переменного, так и от постоянного тока;
• Конфигурация контактов: 2 переключающих (2П) + 2 нормально открытых (2Н.О.) - всего 4 контакта;
• Сечение подключаемых проводов: до 2,5 мм2;
• Крепление: на DIN-рейку 35 мм (по ГОСТ Р МЭК 60715-2003) или на плоскую поверхность;
• Корпус: универсальный пластмассовый, защищённый от внешних воздействий;
• Подключение: переднее - все клеммы находятся спереди для удобного обслуживания.

Совместимость и монтаж

Реле промежуточное Iн=8А Uк=230В 2п+2н.о контакта МРП-4 ACDC230В совместимо со всеми стандартными DIN-рейками. Установка выполняется просто: реле щёлкается на рейку. Для крепления на стену или панель - переведите фиксаторы на задней стороне корпуса в крайние положения. Все клеммы доступны с лицевой стороны, что позволяет подключать провода без демонтажа устройства. Напряжение катушки 230 В AC/DC исключает необходимость использования преобразователей в большинстве промышленных сетей.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р МЭК 60715-2003 для крепления на DIN-рейку. Применяемые материалы обеспечивают устойчивость к нагреву и механическим повреждениям. Реле не содержит опасных веществ, соответствует директивам RoHS. Отсутствие указаний о степени защиты IP - не предназначен для работы во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Широкий диапазон напряжений катушки (AC/DC 230 В) - одинаково хорошо работает в любых системах;
• Четыре контакта в одном устройстве - экономия места на DIN-рейке;
• Переключающие контакты позволяют реализовать сложные логические схемы без дополнительных реле;
• Надёжный зажим клемм - минимизирует риск ослабления соединений при вибрации;
• Универсальное крепление - легко адаптируется под любой тип панели.

Ограничения применения

• Не рассчитано на работу в условиях высокой влажности, пыли или агрессивной среды - требует установки внутри шкафа;
• Максимальный ток 8 А - нельзя использовать для прямого управления двигателями выше 1,5–2 кВт без контактора;
• Отсутствуют индикация состояния и защита от перегрузок - требуется внешняя защита (плавкий предохранитель, тепловое реле);
• Не рекомендовано для частых включений более 1000 раз в час - возможен износ контактов.

Примеры использования

• Управление светильниками в цеху по сигналу от системы учёта времени;
• Разделение цепей управления и питания в пульте станка - безопасная работа оператора;
• Логическая схема: один датчик открывает два клапана и включает вентилятор;
• Запуск насоса после завершения цикла в системе автополива.

Практические советы

• При подключении проводов проверьте плотность зажима - слабый контакт вызывает нагрев и выход из строя;
• Избегайте прокладки силовых и управляющих проводов рядом - используйте раздельные каналы для снижения помех;
• Для частых переключений выбирайте реле с меньшей нагрузкой - здесь 8 А - предел, лучше работать на 6 А;
• При использовании на постоянном токе убедитесь, что полярность соблюдена - хотя реле AC/DC, некоторые модели чувствительны к направлению тока;
• Проверяйте соответствие напряжения катушки - даже небольшое отклонение (+-10%) может снизить срок службы.
