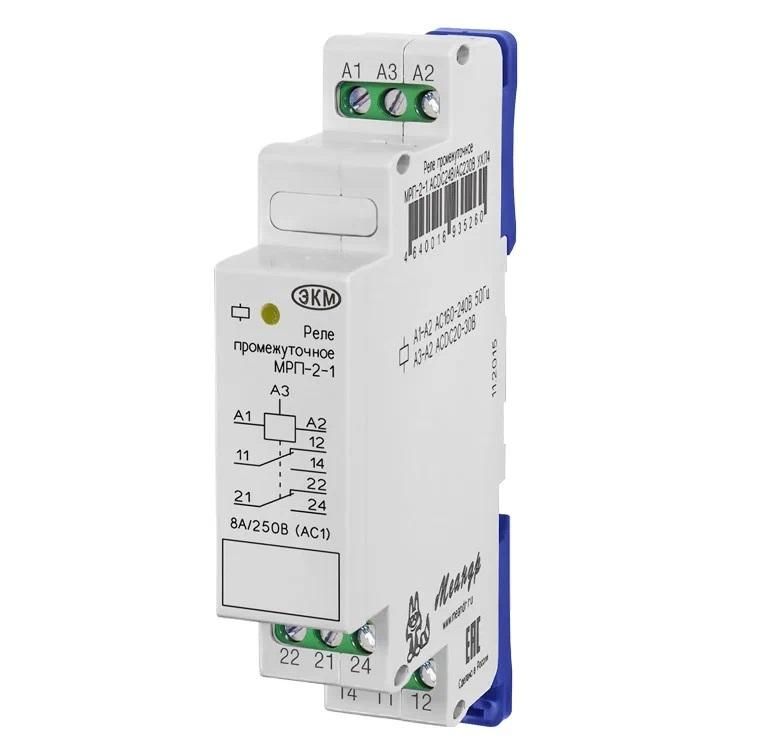

Реле промежуточное МРП-2-1 УХЛ4 24В AC/DC/230В AC Меандр A8302-16935260

Реле промежуточное МРП-2-1 УХЛ4 24В постоянного тока / 230В переменного тока от бренда Меандр - устройство для коммутации слаботочных цепей управления в силовых системах. Артикул a8302-16935260 позволяет использовать его как в сетях переменного, так и в цепях постоянного тока, обеспечивая гибкость в проектировании автоматических схем.

Назначение и область применения

Реле промежуточное МРП-2-1 УХЛ4 служит для передачи сигнала управления между контроллером и нагрузкой высокой мощности. Его применяют там, где необходимо изолировать слабые управляющие сигналы от основной силовой цепи - например, в пультах управления, системах автономной защиты, на конвейерах, насосных станциях и станках с ЧПУ. Благодаря способности работать как от переменного, так и от постоянного тока, реле удобно встраивать в смешанные системы.

Технические характеристики

• Род тока включения: Переменный ток (AC) - питание подаётся на катушку через переменное напряжение; при этом реле совместимо также с постоянным током 24 В.
• Номинальное напряжение питания (переменного тока): 195,5–253 В при частоте 50 Гц - работает в широком диапазоне колебаний сети, что важно для условий нестабильного электроснабжения.
• Количество контактных групп: 3 - каждая группа представляет собой пару контактов, которые одновременно переключаются при срабатывании.
• Тип контактов: Нет ни нормально замкнутых (НЗ), ни нормально разомкнутых (НО) - все три группы являются универсальными переключаемыми (SPDT), то есть каждый контакт имеет общий, нормально замкнутый и нормально разомкнутый вывод.
• Подключение: Винтовые зажимы - надёжное фиксирование проводов, подходят для медных жил до 2,5 мм2.
• Поляризация: Свободная полюсность - можно подключать клеммы управления в любом порядке, без соблюдения полярности.
• Тип работы: Моностабильный - реле остаётся в активном состоянии только во время подачи напряжения на катушку, после её отключения возвращается в исходное положение.
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, допускает температуру от −40C до +55C и повышенную влажность.

Совместимость и монтаж

Реле промежуточное МРП-2-1 УХЛ4 устанавливается на DIN-рейку 35 мм, типичную для шкафов управления. Для подключения используются винтовые клеммы - достаточно затянуть провода отверткой. Каждая из трёх контактных групп имеет три вывода: общий (COM), нормально замкнутый (NC) и нормально разомкнутый (NO). Это даёт возможность реализовать любую логику переключения - включить/выключить, перевести нагрузку между двумя цепями или создать резервную схему. Подключение управления - к катушке, которая рассчитана на AC 230 В или DC 24 В. Обязательно проверьте соответствие напряжения источника управления указанному диапазону 195,5–253 В AC.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Защита корпуса IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от попадания воды или пыли. Применяйте в закрытых щитах. Отсутствие сертификата ATEX делает реле непригодным для взрывоопасных сред.

Преимущества

• Широкий диапазон рабочего напряжения - стабильно работает даже при просадках в сети до 195 В.
• Гибкая совместимость - одинаково хорошо функционирует от 24 В постоянного и 230 В переменного тока.
• Три независимые контактные группы - позволяют управлять несколькими нагрузками одним устройством.
• Свободная полюсность - снижает риск ошибки при подключении управления.
• Климатическое исполнение УХЛ4 - выдерживает суровые условия внутри неотапливаемых шкафов.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или открытых площадках - класс защиты IP20 не обеспечивает герметичность.
• Нельзя применять в качестве главного коммутирующего устройства для нагрузок выше 10 А - максимальный ток контактов не указан, но по аналогии с аналогичными моделями рекомендовано не превышать 10 А.
• Не используется в цепях с импульсным управлением длительностью менее 10 мс - требуется минимальное время удержания для надёжного срабатывания.
• Отсутствуют встроенные защиты от перегрузки или короткого замыкания - внешняя защита обязательна.

Примеры использования

• Управление двигателем насоса по сигналу от PLC - реле берёт на себя коммутацию 230 В от слаботочного выхода 24 В.
• Переключение режима работы станка: одна группа реле включает охлаждение, вторая - подачу, третья - световое индикационное устройство.
• Аварийное отключение оборудования при срабатывании датчика давления - реле размыкает цепь питания через свои контакты.

Практические советы

• При использовании с постоянным током 24 В - учтите, что ток потребления катушки будет выше, чем при работе от переменного тока. Проверьте источник питания на достаточную мощность.
• Для долговечности контактов - не нагружайте их сверх 10 А. При больших токах используйте реле с более высокой коммутационной способностью.
• При установке на DIN-рейку - убедитесь, что соседние устройства не перегревают корпус. Минимальный зазор между реле - 10 мм.
• При подключении винтовых клемм - не перетягивайте, чтобы не повредить пластиковые элементы. Лучше всего использовать отвертку с регулируемым моментом.
• Реле МРП-2-1 УХЛ4 - не требует обслуживания, но периодически проверяйте состояние контактов при плановых осмотрах щита.
