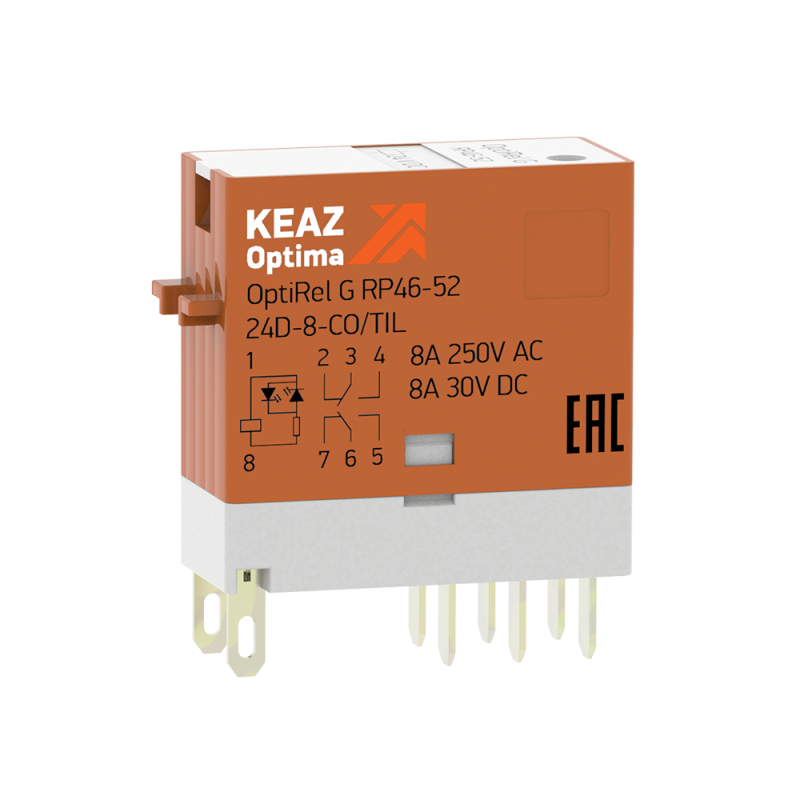

Реле промежуточное OptiRel G RP46-52-48-8-CO-S/TIL| 281051 | КЭАЗ

Реле промежуточное OptiRel G RP46-52-48-8-CO/TIL от КЭАЗ - устройство для управления силовыми цепями в промышленном оборудовании. Благодаря применению контактов из сплава AgSnO2 и встроенной диагностике, этот аппарат надежно работает даже при коммутации нагрузок с высокими пусковыми токами. Артикул RP46-52-48-8-CO-S/TIL соответствует модели с тестовой кнопкой и LED-индикацией.

Назначение и область применения

Реле промежуточное OptiRel G RP46-52-48-8-CO/TIL используется для передачи сигнала управления между слаботочными цепями (например, ПЛК, датчики) и силовыми нагрузками. Подходит для автоматизации станков, конвейеров, систем вентиляции и других устройств, где требуется частое включение/выключение мощных потребителей - двигателей, нагревателей, светильников с высоким пусковым током.

Технические характеристики

• Напряжение питания цепи управления: 48 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (двойной контакт - один нормально разомкнутый и один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: винтовые зажимы для проводов
• Специальный сплав контактов: AgSnO₂ (диоксид серебра и оксид олова) - повышает долговечность при работе с индуктивными и импульсными нагрузками
• Степень защиты: IP00 (без внешней защиты - требует установки в корпус или щит)
• Поляризация: свободная - можно подключать любым способом, без учета полярности
• Функция принудительного управления: да - контакты можно вручную замкнуть через тестовую кнопку

Совместимость и монтаж

Реле OptiRel G RP46-52-48-8-CO/TIL монтируется на DIN-рейку с помощью розетки RR97. Без розетки устройство не может быть установлено. Для надежной фиксации в розетке необходимо использовать отдельно приобретаемый фиксатор. Установка выполняется путем вставки реле в розетку до характерного щелчка. Подключение проводов - к винтовым зажимам на нижней части реле. Напряжение управления подается на катушку (клеммы A1/A2), нагрузка - на контакты (L1–T1, L2–T2).

Особенности конструкции

• Встроенная тестовая кнопка позволяет вручную замкнуть контакты - упрощает диагностику и пусконаладочные работы
• Механический индикатор положения контактов показывает текущий статус (замкнуто/разомкнуто)
• LED-индикатор горит при наличии напряжения на катушке - визуальное определение активного состояния
• Контакты выполнены из AgSnO₂ - устойчивы к эрозии, не слипаются при больших пусковых токах

Преимущества

• Высокая надежность при коммутации индуктивных и емкостных нагрузок благодаря сплаву AgSnO₂
• Удобство обслуживания: индикация состояния и тестовая кнопка снижают время диагностики
• Стандартная совместимость с розеткой RR97 - легко заменить на аналогичное реле другой модификации
• Не требует дополнительных элементов защиты при работе с токами до 8 А

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытой среде, на улице или в условиях запыления без корпуса
• Нельзя использовать с постоянным током - только переменный ток 48 В AC
• Максимальный ток 8 А - не подходит для нагрузок выше этого значения, даже кратковременно
• Обязательно использование розетки RR97 и фиксатора - без них реле невозможно смонтировать

Примеры использования

• Управление пускателями двигателя насоса в системе водоснабжения
• Переключение цепей нагревателей в термокамерах
• Интерфейс между ПЛК и реле большой мощности
• Автоматическое включение светильников с галогенными лампами (высокий пусковой ток)

Практические советы

• При выборе розетки RR97 проверьте соответствие типоразмера - она должна точно подходить под корпус RP46
• Фиксатор обязательно закупайте отдельно; без него реле может выпасть при вибрации
• Проверяйте напряжение на катушке перед подключением - превышение 48 В AC вызовет выход из строя
• При монтаже в щите соблюдайте минимальные расстояния до тепловыделяющих элементов - перегрев сокращает срок службы
• Для частых операций (более 1000 включений в час) рекомендовано контролировать температурный режим и наличие вентиляции
