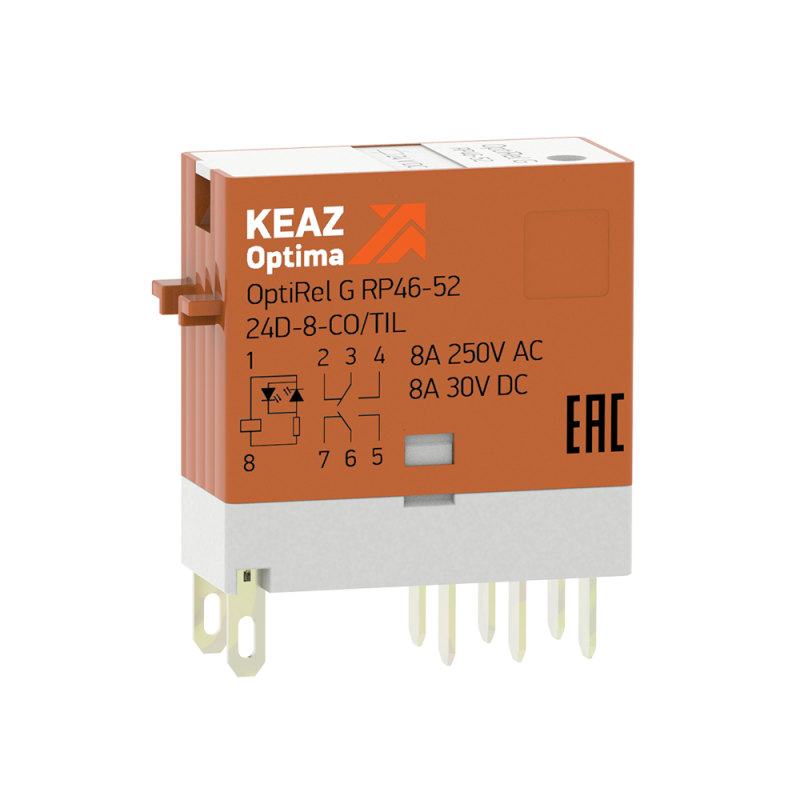

Реле промежуточное OptiRel G RP46-52-48D-8-CO-S/TIL| 281056 | КЭАЗ

Реле промежуточное OptiRel G RP46-52-48D-8-CO/TIL от КЭАЗ — устройство для управления силовыми цепями в промышленной автоматизации, рассчитанное на работу с индуктивными нагрузками и высокими пусковыми токами. Благодаря встроенной тестовой кнопке, индикатору состояния и LED-индикации, реле упрощает диагностику и обслуживание.

Назначение и область применения

Реле промежуточное OptiRel G RP46-52-48D-8-CO/TIL используется для передачи сигнала управления между слаботочными цепями (например, ПЛК) и силовыми нагрузками. Подходит для систем автоматизации, где требуется надёжная коммутация: станки, конвейеры, насосы, системы вентиляции, оборудование с двигателями и другими индуктивными нагрузками. Применяется в условиях, где важна долговечность контактов при частых включениях и высоких пусковых токах.

Технические характеристики

• Напряжение питания цепи управления: 48 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (двойной контакт — один нормально разомкнутый и один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: определённая полюсность — важно соблюдать правильное подключение + и –
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 — без внешней защиты, требует установки в корпус или щит
• Контактный материал: сплав AgSnO₂ (диоксид серебра и оксид олова) — повышает срок службы при коммутации индуктивных и импульсных нагрузок
• С принудительно управляемыми контактами: да — гарантирует безопасное размыкание даже при сваривании контактов

Совместимость и монтаж

Реле OptiRel G RP46-52-48D-8-CO/TIL предназначен для установки на DIN-рейку через розетку RR97. Без розетки реле невозможно подключить. Розетка RR97 продается отдельно и является обязательным элементом монтажа. Для надёжной фиксации реле в розетке требуется дополнительно приобрести фиксатор — он не входит в базовую комплектацию. Установка выполняется путём вставки реле в розетку до характерного щелчка. Подключение проводов осуществляется через винтовые зажимы — рекомендуется использовать жилы сечением до 2,5 мм². Максимальный крутящий момент затяжки — не более 0,5 Н·м.

Преимущества

• Контакты из AgSnO₂ обеспечивают устойчивость к дуговым разрядам и увеличивают срок службы при работе с двигателями, соленоидами и другим оборудованием с высокими пусковыми токами
• Встроенная тестовая кнопка позволяет проверить исправность контактов без подачи напряжения — ускоряет пусконаладочные работы
• Механический индикатор положения контактов показывает реальное состояние (замкнуто/разомкнуто) даже при отсутствии питания
• LED-индикатор отображает наличие напряжения на катушке — помогает оперативно выявить проблему в цепи управления
• Форм-фактор совместим с популярной розеткой RR97 — легко заменяется аналогичными моделями серии OptiRel G

Ограничения применения

• Степень защиты IP00 — реле нельзя устанавливать в открытой среде, на улице или в местах с пылью, влагой, маслом — обязательно использование в закрытом шкафе
• Обязательное требование к полярности: неверное подключение (+/-) может привести к отказу срабатывания или повреждению устройства
• Не предназначено для коммутации переменного тока — работает только с постоянным напряжением 48 В DC
• Требуется розетка RR97 и фиксатор — без них реле невозможно смонтировать; эти компоненты не входят в комплект
• Нельзя использовать в качестве основного выключающего аппарата — только как промежуточное устройство управления

Примеры использования

• Управление пускателем двигателя от ПЛК с выходом 24 В DC — реле усиливает сигнал до 8 А при 48 В
• Переключение цепей нагревателей в термокамерах с высокими пусковыми токами
• Автоматизация линий конвейеров, где необходимо надёжное включение/выключение нескольких механизмов одновременно
• Системы безопасности: реле используется для отключения оборудования при аварийном сигнале

Практические советы

• Перед первым запуском проверьте соответствие напряжения управления (48 В DC) и полярности — используйте мультиметр
• Используйте розетку RR97 только от КЭАЗ или совместимую по габаритам — несовместимые розетки могут вызвать плохой контакт
• Затягивайте винты равномерно и осторожно — перегрузка может повредить пластиковую часть зажима
• При частом срабатывании (>1000 раз/час) контролируйте температуру окружающей среды — выше 55 °C снижает срок службы
• Для быстрой замены всегда храните запасное реле и розетку — замена занимает менее 1 минуты благодаря втычному типу
• Проверяйте индикаторы при диагностике: если LED горит, а индикатор не перемещается — возможна механическая поломка
