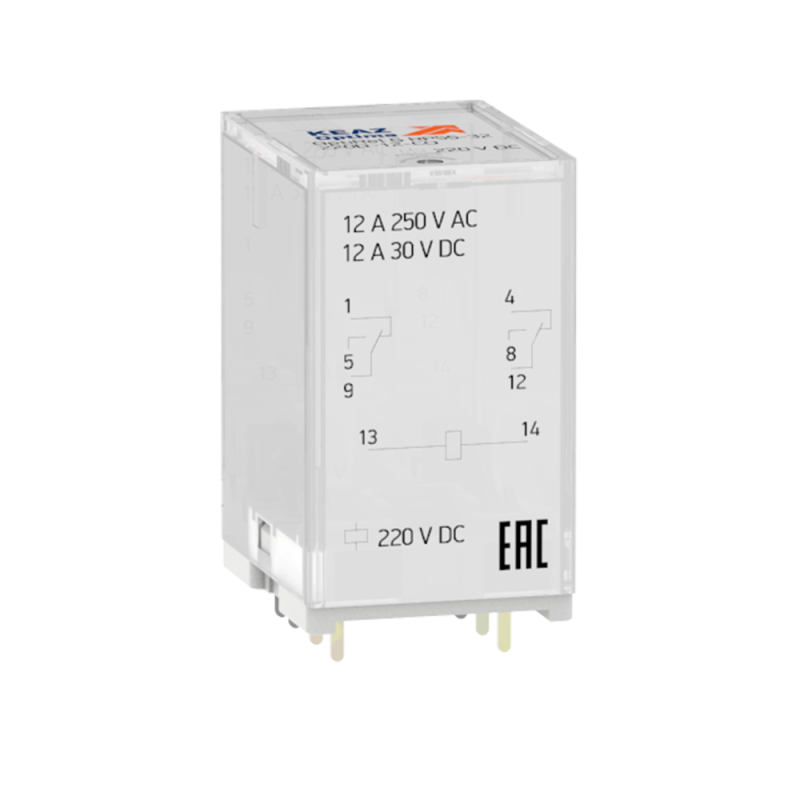

Реле промежуточное OptiRel G RP55-32-120-12-CO/TI| 281068 | КЭАЗ

Реле промежуточное RP55-32-120-12-CO/TI (ГСИ) от КЭАЗ предназначено для коммутации слаботочных управляющих сигналов в силовые цепи до 12 А, обеспечивая гальваническую развязку между ними. Модель входит в серию OptiRel G и используется в системах автоматизации с питанием переменным током 120 В.

Назначение и область применения

Реле промежуточное RP55-32-120-12-CO/TI (ГСИ) служит для передачи сигнала управления от контроллеров, терморегуляторов, датчиков или других слаботочных устройств к нагрузкам повышенной мощности - таким как двигатели, нагреватели, светильники или клапаны. Подходит для использования в панелях управления, станках, конвейерах, системах вентиляции и другом промышленном оборудовании. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовой цепи.

Технические характеристики

• Напряжение питания цепи управления: 120 В AC
• Номинальный ток контактов: 12 А
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Количество переключающих контактов: 2 (одна пара НЗ + одна пара НО - двойной контакт)
• Тип подключения: винтовые зажимы для проводов
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым разрядам и окислению
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый корпус или щит
• Поляризация: свободная - можно подключать к сети без учета полярности
• С принудительно управляемыми контактами: да - контакты механически связаны, что предотвращает самопроизвольное замыкание при отказе
• Функции: кнопка “тест” для ручного включения, встроенный механический индикатор состояния контактов (визуальное определение - включен/выключен)

Совместимость и монтаж

Реле промежуточное RP55-32-120-12-CO/TI (ГСИ) - втычное, рассчитано на установку в розетку RR94. Без розетки реле невозможно смонтировать на DIN-рейку. Для надежной фиксации в розетке требуется дополнительно приобрести фиксатор - он не входит в комплект. Установка выполняется путём вставки реле в розетку до характерного щелчка. Подключение проводов осуществляется через винтовые зажимы: управляющая цепь - на катушку (обозначены A1/A2), силовая - на контакты (11–14, 21–24). Обязательно соблюдайте правила безопасности при работе под напряжением.

Безопасность и стандарты

Реле соответствует требованиям международных норм для промышленных реле. Принудительно управляемые контакты обеспечивают безопасность в соответствии с IEC 61810-1. Индикатор состояния и тест-кнопка позволяют оперативно диагностировать работоспособность без дополнительных приборов. Однако из-за степени защиты IP00 реле нельзя использовать в открытых или запылённых средах - обязательно размещайте его внутри электрического шкафа.

Преимущества

• Высокая надёжность благодаря AgNi-контактам - долгий срок службы даже при частых включениях
• Встроенная индикация и тест-кнопка снижают время диагностики и обслуживания
• Поддержка двух типов контактов (НО+НЗ) позволяет гибко проектировать схемы управления
• Совместимость с розеткой RR94 и другими элементами серии OptiRel G упрощает расширение системы
• Принудительно управляемые контакты повышают безопасность в критичных системах

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP00 требует герметичного корпуса
• Не работает без розетки RR94; без неё невозможен монтаж на DIN-рейку
• Не подходит для постоянного тока - только переменный ток 120 В
• Максимальный ток 12 А - не используйте для нагрузок выше этого значения
• Фиксатор и розетка - отдельные компоненты, которые необходимо заказывать дополнительно

Примеры использования

• Управление двигателем насоса по сигналу от PLC
• Переключение режимов работы конвейера (быстрый/медленный ход)
• Активация аварийного освещения при отключении основного питания
• Коммутирующее звено в системе теплого пола с термостатом
• Реализация интерлоков на станках - реле размыкает цепь при открывании крышки

Практические советы

• Выбирайте розетку RR94 совместимую с вашей DIN-рейкой - проверьте её тип (35 мм или 15 мм)
• При подключении проводов затягивайте винты равномерно, чтобы не повредить изоляцию
• Используйте фиксатор - он предотвращает случайное выпадение реле при вибрациях
• Проверяйте индикатор состояния при первом включении - если он не реагирует, возможно, неверно подано напряжение на катушку
• Для защиты от скачков напряжения (например, от индуктивных нагрузок) установите дополнительный модуль RC-фильтра
• Не забывайте, что реле не является защитным устройством - для перегрузок и КЗ нужны автоматы или тепловые реле
