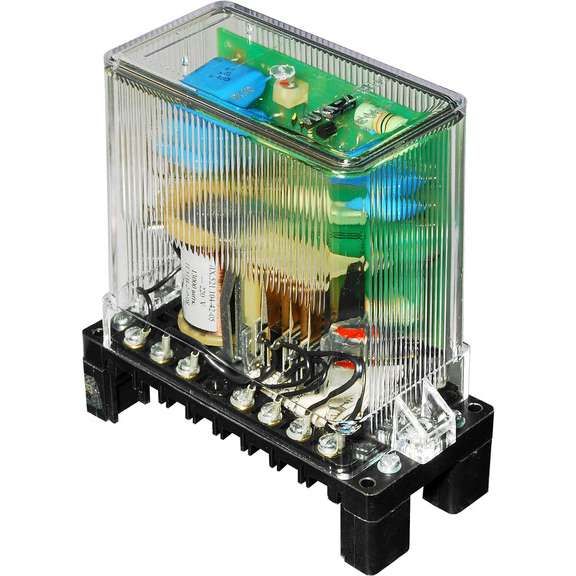

Реле промежуточное РП-18-0 220В AC 2/4 передн. присоед. ЧЭАЗ A8119-77952894

Реле промежуточное РП-18-03 (2 контакта замкнутые – 4 разрыва) 220 Вольт 50 Герц от ЧЭАЗ предназначено для коммутации слаботочных управляющих сигналов в цепях переменного тока. Это надёжный компонент для расширения числа управляемых цепей в автоматических системах, где требуется изолированное переключение нагрузок на 220 В.

Назначение и область применения

Реле промежуточное РП-18-03 используется для передачи сигнала управления от одного устройства к нескольким другим - например, от контроллера к контактным группам двигателей, освещения или клапанов. Подходит для установки в щитах управления, на станках, конвейерах, системах вентиляции и других объектах с необходимостью увеличить количество доступных контактов без изменения основной схемы.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC), частота 50 Гц
• Количество контактов: 4 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Тип тока: только переменный (не работает от постоянного тока)
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке

Совместимость и монтаж

Реле промежуточное РП-18-03 монтируется на DIN-рейку шириной 35 мм. Для подключения используйте одножильные или многожильные провода сечением до 2,5 мм2. Убедитесь, что винты затянуты равномерно - недостаточное усилие вызывает нагрев, избыточное - повреждает корпус. Контакты рассчитаны на работу с активными и индуктивными нагрузками до 10 А при 220 В AC. Не подключайте сверхвысокие импульсные нагрузки - возможна быстрая эрозия контактов.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-5-1. Наличие IP40 позволяет использовать устройство внутри закрытых щитов, но не во влажных помещениях или на улице. Отсутствие защиты от брызг требует соблюдения условий эксплуатации - не допускать попадания жидкости на корпус.

Преимущества

• Высокая надёжность механических контактов благодаря проверенной конструкции ЧЭАЗ
• Гибкая комбинация контактов: 4 НЗ + 2 НО позволяют реализовать сложные логические схемы
• Свободная полярность упрощает монтаж - не нужно следить за направлением подключения катушки
• Универсальное винтовое подключение совместимо с большинством типов проводов

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или агрессивной среды - IP40 не обеспечивает защиту от воды и мелкой пыли
• Исключена работа от постоянного тока - подключение 220 В DC выведет реле из строя
• Максимальный ток контактов - 10 А; для больших нагрузок нужен силовой контактор
• Не рекомендуется для частого включения/отключения более 1000 раз в час - срок службы снижается

Примеры использования

• Управление несколькими светильниками через один выход PLC
• Раздельное отключение трёх насосов при аварии по одному датчику
• Обеспечение резервного пути в цепи управления конвейера
• Формирование сигнала “готов” для нескольких потребителей от одного реле

Практические советы

• Проверьте соответствие напряжения сети - даже небольшое отклонение от 220 В +-10 % может снизить срок службы катушки
• При использовании с индуктивными нагрузками (например, двигателями) добавьте гашение дуги - RC-цепь или варистор
• При сборке щита оставляйте минимум 10 мм между соседними реле - для лучшего теплоотвода
• Артикул a8119-77952894 - единственный номер для заказа запасных частей. Храните его при ремонте
• Реле промежуточное РП-18-03 не имеет индикации состояния - для контроля используйте внешние индикаторы
