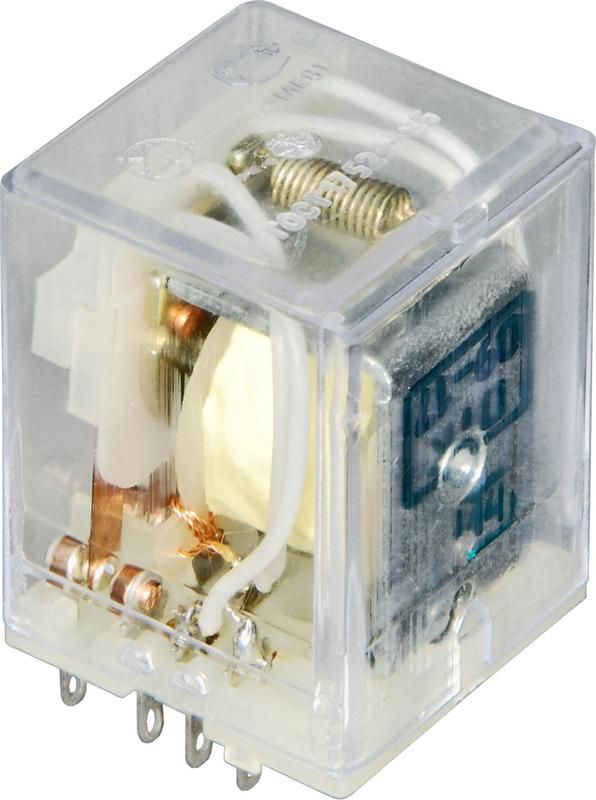

Реле промежуточное РП21М-004 УХЛ4Б 24В DC Электротехника МПО A8028-20042400 и Автоматика

Реле промежуточное РП21М-004 УХЛ4Б 24В DC предназначено для коммутации слаботочных цепей управления в автоматических системах. Благодаря четырём изолированным контактам и устойчивости к колебаниям напряжения, этот аппарат надёжно работает в условиях промышленной автоматизации, особенно там, где требуется распределение сигнала от одного устройства к нескольким потребителям.

Назначение и область применения

Реле промежуточное РП21М-004 УХЛ4Б 24В DC используется для передачи управляющего сигнала между контроллером и исполнительными устройствами - например, пускателями, клапанами, световыми индикаторами. Применяется в системах автоматизации на заводах, в линиях производства, на конвейерах и в щитах управления. Подходит для работы в помещениях с умеренной влажностью и температурой от −40C до +55C благодаря классу исполнения УХЛ4Б.

Технические характеристики

• Род тока включения: постоянный ток (DC)
• Номинальное напряжение питания: 19,2–26,4 В DC - обеспечивает работу даже при просадках напряжения в сети
• Число контактов: 4 одинарных переключающих
• Тип контактов: нормально разомкнутые (НО) - при подаче напряжения контакты замыкаются; нормально замкнутых (НЗ) контактов нет
• Характеристика действия: моностабильный - возвращается в исходное состояние после отключения питания
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пыли в виде оседающей пыли
• Поляризация: свободная - можно подключать питание любым способом, полярность не имеет значения

Совместимость и монтаж

Реле промежуточное РП21М-004 УХЛ4Б 24В DC устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Каждый контакт рассчитан на нагрузку до 5 А при 250 В AC / 30 В DC - не превышайте эти пределы. Напряжение управления должно находиться в диапазоне 19,2–26,4 В DC - ниже или выше этого интервала реле может не включаться или работать нестабильно.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Отсутствие защиты от брызг и пыли (IP40) требует установки внутри закрытых шкафов. Не предназначен для использования во взрывоопасных средах или на открытых площадках.

Преимущества

• Четыре контакта позволяют одним реле управлять сразу четырьмя цепями - снижает количество компонентов в щите
• Широкий допуск по напряжению (19,2–26,4 В) повышает отказоустойчивость при нестабильном питании
• Свободная полюсность упрощает монтаж - не нужно следить за направлением подключения питания
• Винтовые зажимы обеспечивают прочное и долговечное соединение без необходимости специальных инструментов

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или воздействия жидкостей - степень защиты IP40 недостаточна
• Не подходит для коммутации силовых цепей свыше 5 А или напряжений выше 250 В AC / 30 В DC
• Не предназначен для частых включений/выключений более 1000 раз в час - возможен быстрый износ контактов
• Не рекомендуется использовать вне помещений или в местах с риском механических ударов - корпус не защищён от внешних воздействий

Примеры использования

• Управление четырьмя пускателями двигателя от одного выхода PLC
• Передача сигнала от терморегулятора к трём вентиляторам охлаждения
• Индикация состояния системы через три лампы и один сигнал аварии
• Расширение числа каналов управления в малогабаритных щитах вместо нескольких одноканальных реле

Практические советы

• Проверьте напряжение на входе реле перед подключением - если оно ниже 19,2 В, реле не сработает
• Используйте фланцевую крышку или пластиковую рамку для защиты от случайного прикосновения к контактам
• При использовании в высокочастотных режимах (более 100 вкл./выкл. в минуту) убедитесь, что нагрузка не превышает 1 А - продлевает срок службы контактов
• Обязательно проверяйте посадочные размеры - совместимо со всеми стандартными DIN-рейками 35 мм
• Артикул a8028-20042400 соответствует модели РП21М-004 УХЛ4Б 24В DC - при заказе указывайте оба обозначения для точности
