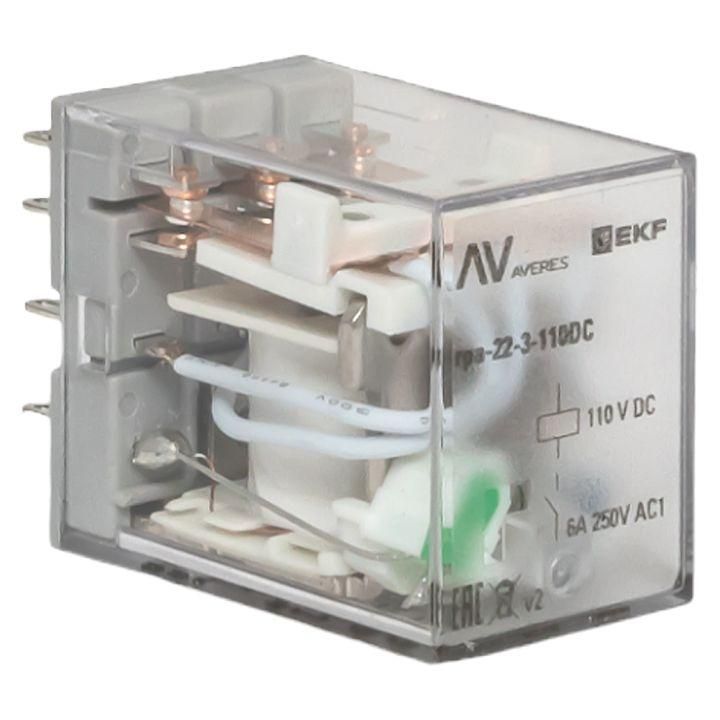

Реле промежуточное RPA 22/4 5A 110В DC AVERES |rpa-22-4-110DC| EKF

Реле промежуточное RPA 22/4 5A 110В DC от бренда EKF - устройство для гальванической развязки и передачи управляющих сигналов в цепях постоянного тока. Подходит для автоматизации систем, где требуется надёжное коммутирование слаботочных управлений, например, в панелях управления станков или конвейеров. Артикул rpa-22-4-110dc соответствует модели из серии Averes.

Назначение и область применения

Реле промежуточное RPA 22/4 5A 110В DC используется для передачи управляющих сигналов между слаботочными цепями (например, PLC, кнопочные посты, датчики) и силовыми нагрузками. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Применяется в промышленной автоматике: панели управления, системы вентиляции, насосные станции, линии сборки. Устройство работает с постоянным током, поэтому не подходит для сетей переменного тока 220 В.

Технические характеристики

• Номинальный ток контактов: 6 А - способно выдерживать нагрузку до 6 ампер при коммутации;
• Напряжение катушки: 110 В постоянного тока (DC) - требует именно такого напряжения для срабатывания;
• Количество контактов: 4 пары - все контакты двойные, но без указания типа НО/НЗ; фактически это 8 контактов, распределённых как 4×2;
• Тип переключения: моностабильный - возвращается в исходное состояние после отключения питания;
• Подключение: плоский штекерный разъём - удобен для быстрого монтажа и демонтажа без инструментов;
• Степень защиты: IP40 - защищено от твердых частиц крупнее 1 мм, но не от воды и пыли в значительных количествах;
• Светодиодный индикатор: да - показывает наличие напряжения на катушке, позволяет оперативно диагностировать работоспособность;
• Поляризация: свободная - можно подключать провода любой полярностью (+/-);
• Количество нормально открытых (НО) и нормально замкнутых (НЗ) контактов: 0 - в спецификации не указано, значит, тип контактов определяется конструкцией двойного контакта, который может использоваться как НО или НЗ в зависимости от схемы подключения.

Совместимость и монтаж

Реле промежуточное RPA 22/4 5A 110В DC монтируется на стандартную 35-миллиметровую DIN-рейку с помощью разъёмов серии RM4 или RM5, совместимых с продуктами EKF. Разъём обеспечивает надёжный контакт всех выводов одновременно - катушки и контактов. Для установки достаточно защёлкнуть корпус на рейку и вставить разъём. Кабельные соединения выполняются через винтовые зажимы на разъёме. Обязательно проверьте соответствие напряжения катушки 110 В DC - применение другого напряжения повредит устройство.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 допускает использование внутри электрошкафов, закрытых щитов, где нет воздействия влаги и пыли. Отсутствие сертификата IP65/IP67 означает, что реле нельзя использовать во влажных средах, на улице или в условиях повышенной запылённости без дополнительной защиты.

Преимущества

• Индикация состояния катушки светодиодом - снижает время диагностики отказов;
• Свободная полярность - упрощает монтаж, не требует соблюдения направления подключения + и –;
• Штекерный разъём - позволяет менять реле без отсоединения проводов, экономит время при обслуживании;
• Высокая плотность контактов - 4 пары в одном модуле позволяют заменить несколько одноканальных реле;
• Совместимость с разъёмами RM4/RM5 - легко интегрируется в существующие решения EKF.

Ограничения применения

• Не предназначен для работы с переменным током - только 110 В постоянного тока;
• Защита IP40 не обеспечивает герметичность - нельзя использовать вне закрытых шкафов;
• Отсутствуют явно обозначенные НО/НЗ контакты - необходимо проверять схему подключения по документации производителя или тестированием;
• Максимальный ток 6 А - не подходит для прямого управления мощными двигателями или нагревателями выше этого значения;
• Не имеет механической фиксации на рейке - при вибрациях рекомендуется дополнительно фиксировать разъём.

Примеры использования

• Управление пневматическими клапанами в автоматизированной линии;
• Передача сигнала от контроллера PLC к реле стартера насоса;
• Логическое переключение световой индикации в панели управления;
• Разделение цепей управления и силовых контуров в щите станка с ЧПУ.

Практические советы

• Проверяйте напряжение на катушке перед подключением - даже кратковременное превышение 110 В DC может вывести реле из строя;
• При монтаже используйте только оригинальные разъёмы RM4/RM5 - несовместимые аналоги могут вызвать плохой контакт и перегрев;
• Если контакты используются для коммутации индуктивных нагрузок (катушки, реле, моторы), добавьте дугогашение (диод или RC-цепь) для продления срока службы;
• Обращайте внимание на посадочный диаметр разъёма - он рассчитан под стандартные провода 0,5–2,5 мм2;
• При необходимости замены - отключите питание, оттяните фиксатор разъёма и выньте реле целиком - провода остаются на месте.
