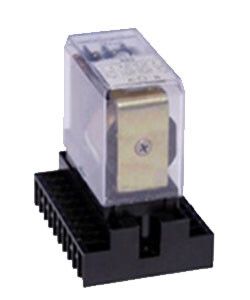

Реле промежуточное РПУ-2М-211-6440-У3 220В/50Гц под винт 6А 4з+4р IP40 Электротехник ET012295

Реле промежуточное РПУ-2М-211-6440-У3 от бренда Электротехник предназначено для управления цепями высокой мощности через слабые сигналы контрольной аппаратуры. Устройство работает в сетях 220 В / 50 Гц, имеет восемь контактных групп и защищено от попадания твердых частиц по стандарту IP40. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Реле промежуточное РПУ-2М-211-6440-У3 используется для передачи сигнала между управляющими устройствами (например, автоматическими выключателями, терморегуляторами, контроллерами) и нагрузками повышенной мощности - двигателями, нагревательными элементами, светильниками. Его применяют там, где необходимо изолировать слаботочную цепь от силовой, чтобы предотвратить повреждение чувствительной электроники.

Технические характеристики

• Напряжение катушки: 220 В переменного тока, частота 50 Гц
• Количество контактов: 4 замыкающие (НО) + 4 размыкающие (НЗ)
• Контактная способность: до 6 А при напряжении 250 В AC
• Защита корпуса: IP40 - защита от твердых предметов больше 1 мм, но не от воды
• Тип крепления: под винт, монтируется на DIN-рейку шириной 35 мм
• Исполнение: У3 - для эксплуатации в условиях умеренного климата при температуре от −25 C до +40 C

Совместимость и монтаж

Реле промежуточное РПУ-2М-211-6440-У3 совместимо со всеми стандартными DIN-рейками, используемыми в электрошкафах. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются усилием 0,2–0,3 Нм. Клеммы рассчитаны на медные жилы сечением до 2,5 мм2. Не требует внешнего питания - работает напрямую от сети 220 В.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-5-1 для коммутирующих устройств. Защита IP40 обеспечивает безопасность при работе внутри закрытых шкафов, но не допускает использование во влажных помещениях или на улице. Отсутствие защиты от влаги делает невозможным применение в условиях конденсации или воздействия брызг.

Преимущества

• Высокая плотность контактов: восемь групп в одном корпусе снижают количество необходимых устройств
• Стандартный форм-фактор - легко заменяется аналогичными моделями других производителей
• Низкий уровень помех при переключении благодаря механической конструкции
• Не требует обслуживания - надежная работа при постоянном использовании

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, пылью или химически активными газами
• Не подходит для частого включения-выключения более 1000 раз в час - возможен быстрый износ контактов
• Не рекомендуется использовать в цепях с импульсными нагрузками выше 6 А (например, светодиодные драйверы с большим пусковым током)
• Отсутствует индикация состояния - невозможно определить включенное положение без тестера

Примеры использования

• Управление насосами и вентиляторами в системах HVAC через PLC
• Переключение режимов работы станков по команде с пульта управления
• Автоматическое включение освещения в производственных помещениях по таймеру
• Разделение цепей управления и силовых контуров в щитах автоматизации

Практические советы

• При проектировании учтите, что каждый контакт рассчитан на 6 А - суммарная нагрузка всех групп не должна превышать возможности катушки и теплового режима устройства
• Для долгой службы избегайте перегрузок и скачков напряжения; желательно использовать фильтры или TVS-диоды на входе катушки
• Проверьте соответствие сечения проводов и момента затяжки винтов - недостаточно затянутые контакты вызывают нагрев и окисление
• Если требуется индикация состояния, параллельно подключите LED-индикатор через резистор
• Реле РПУ-2М-211-6440-У3 от Электротехник можно заменить на аналоги с такими же контактами и напряжением катушки - проверьте габариты и шаг крепления
