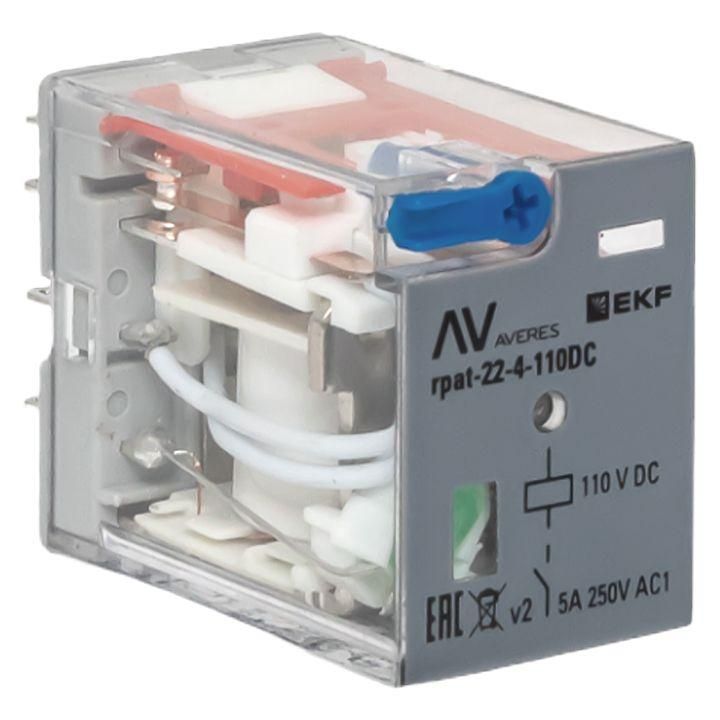

Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/4 5A 110В DC AVERES |rpat-22-4-110DC| EKF

Реле промежуточное с кнопкой и механической индикацией RPAt 22/4 5A 110В DC от EKF - устройство для коммутации управляющих сигналов в цепях постоянного тока с возможностью ручного тестирования через кнопку и визуальной индикации состояния. Артикул rpat-22-4-110dc предназначен для установки на DIN-рейку и используется там, где важна надежная изоляция и контроль сигнала.

Назначение и область применения

Реле промежуточное RPAt 22/4 5A 110В DC служит для передачи управляющего сигнала от слаботочных цепей к силовым нагрузкам, обеспечивая гальваническую развязку. Это необходимо, чтобы защитить чувствительную электронику (например, PLC, контроллеры, датчики) от высоких токов и помех. Устройство подходит для систем автоматизации: станков, конвейеров, систем вентиляции, освещения и других объектов с управлением по постоянному току.

Технические характеристики

• Номинальный ток контактов: 10 А - способно выдерживать нагрузку до 10 ампер при коммутации;
• Напряжение катушки: 110 В постоянного тока (DC) - требует именно такого напряжения для срабатывания;
• Количество контактов: 4 - все контакты двойные, что увеличивает надежность соединения;
• Тип контактов: нормально разомкнутые (NO) и нормально замкнутые (NC) отсутствуют - контакты работают только в режиме включения при подаче напряжения на катушку;
• Управление: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки;
• Индикация: светодиодный индикатор - показывает активное состояние реле (горит при включении);
• Кнопка: встроенная ручная кнопка - позволяет проверить работу контактов без подачи напряжения на катушку;
• Подключение: плоский штекерный разъем - удобен для быстрого монтажа и демонтажа;
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды и пыли;
• Поляризация: свободная - можно подключать провода катушки в любом направлении;
• Принудительно управляемые контакты: да - соответствует требованиям безопасности EN 60947-5-1, предотвращает самопроизвольное включение при отказе.

Совместимость и монтаж

Реле RPAt 22/4 5A 110В DC устанавливается на стандартную 35-миллиметровую DIN-рейку с использованием разъемов серии RM4 или RM5, указанных производителем. Разъем обеспечивает одновременное подключение всех контактов и катушки одним движением. Для правильной работы важно использовать только совместимые разъемы - другие типы могут не обеспечить надежный контакт. Штекеры рассчитаны на многократные подключения, но не рекомендованы для частого отсоединивания под нагрузкой.

Безопасность и стандарты

Реле RPAt 22/4 5A 110В DC имеет принудительно управляемые контакты, что соответствует требованиям стандарта EN 60947-5-1 для безопасных систем управления. Такая конструкция гарантирует, что даже при отказе механизма контакты не смогут остаться в замкнутом состоянии без активного управления. Интегрированная кнопка также повышает безопасность при обслуживании - позволяя проверить цепь без подачи напряжения.

Преимущества

• Встроенный светодиод - сразу видно, включен ли реле, без необходимости измерений;
• Ручная кнопка - позволяет протестировать контакты в любое время, даже при отключенном питании;
• Плоский штекер - минимизирует риск неправильного подключения и ускоряет монтаж;
• Принудительно управляемые контакты - снижают риск аварий в критических системах;
• Свободная поляризация - не требуется соблюдать полярность при подключении катушки, что упрощает монтаж.

Ограничения применения

• Не предназначено для работы в условиях повышенной запыленности или влажности - степень защиты IP40 не допускает воздействия воды или пыли;
• Не подходит для коммутации переменного тока - работает только с постоянным током 110 В DC;
• Контакты не имеют NC-позиций - нельзя использовать для схем, требующих “нормально замкнутого” состояния;
• Запрещена работа при напряжении выше 110 В - перегрузка катушки приведёт к выходу из строя;
• Не следует применять в средах с вибрацией выше нормы - возможно ложное срабатывание из-за механической конструкции.

Примеры использования

• Управление пневматическими клапанами в автоматизированных линиях;
• Переключение световых индикаторов или сирен в системах оповещения;
• Коммуникация между PLC и внешними исполнительными механизмами (электромагниты, двигатели малой мощности);
• Аварийные остановы в машиностроении - благодаря кнопке и индикации легко диагностировать причину сбоя.

Практические советы

• Проверьте соответствие напряжения катушки - 110 В DC - перед подключением; использование 24 В или 220 В приведёт к поломке;
• При монтаже используйте только оригинальные разъемы RM4/RM5 - сторонние аналоги могут вызвать нагрев или плохой контакт;
• Индикатор горит только при наличии напряжения на катушке - если он не светится, проверьте питание, а не контакты;
• Кнопка не заменяет ручное управление нагрузкой - она лишь имитирует срабатывание для диагностики;
• Для длительной работы в жарких помещениях убедитесь, что температура окружающей среды не превышает +55 C - указано в документации серии Averes.
