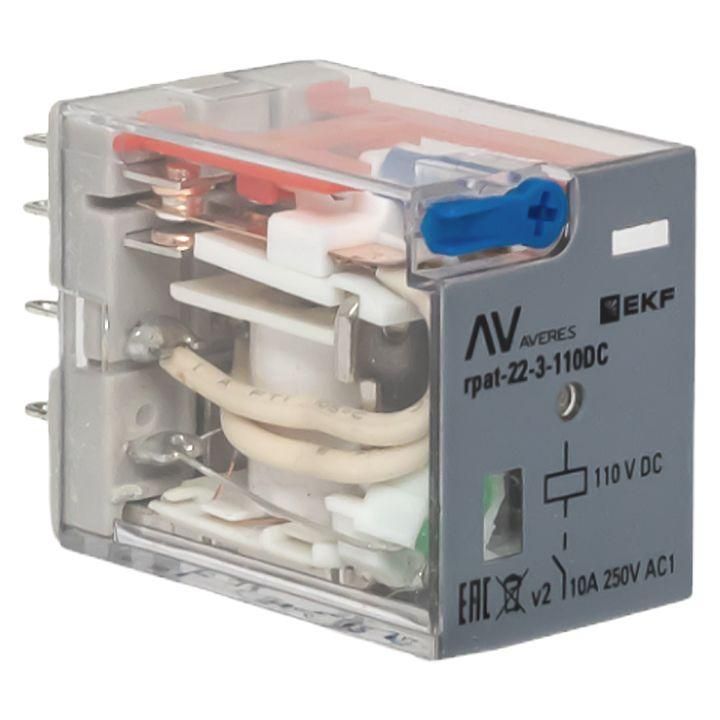

Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/3 10A 110В DC AVERES |rpat-22-3-110DC| EKF

Реле промежуточное с кнопкой и механической индикацией 10A 110В DC RPAt 22/3 от EKF - это комбинированное устройство для управления слаботочными цепями с визуальной индикацией состояния и возможностью ручного тестирования. Подходит для установки на DIN-рейку в щитах автоматизации, где требуется надежная гальваническая развязка и контроль сигнала.

Назначение и область применения

Реле промежуточное RPAt 22/3 используется для передачи управляющего сигнала между слаботочными цепями (например, PLC, датчиками, кнопками) и силовыми нагрузками. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Кнопка позволяет вручную проверить работу реле без подачи сигнала с внешнего устройства. Индикатор светодиода показывает текущее состояние - включено/выключено. Применяется в системах управления станками, конвейерами, насосами, освещением и другим оборудованием с постоянным током 110 В.

Технические характеристики

• Номинальный ток контактов: 10 А
• Напряжение катушки: 110 В постоянного тока (DC)
• Количество переключающих контактов: 3
• Тип контактов: двойной контакт (по одному НО и НЗ на каждый из трех каналов)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Подключение: плоский штекерный разъем (совместим с разъемами RM4/RM5)
• Защита корпуса: IP40 (защита от предметов больше 1 мм, брызги воды не предусмотрена)
• Поляризация: свободная - можно подключать + и – в любом порядке
• Принудительно управляемые контакты: да - гарантирует безопасное отключение даже при отказе механизма
• Индикация: светодиодный индикатор состояния катушки
• Количество нормально открытых (НО) контактов: 0 - все три контакта имеют пару НО+НЗ
• Количество нормально закрытых (НЗ) контактов: 0 - аналогично, каждая пара содержит оба типа

Совместимость и монтаж

RPAt 22/3 устанавливается на стандартную 35-миллиметровую DIN-рейку через модульные разъемы серии RM4 или RM5. Разъем обеспечивает быстрый и надежный монтаж без пайки - достаточно вставить реле в разъем и зафиксировать. Все контакты и катушка соединены через разъем, что упрощает замену и обслуживание. Для подключения проводов используйте кабели сечением до 2,5 мм2. Убедитесь, что напряжение на катушке точно соответствует 110 В DC - превышение вызовет выход из строя.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств управления в промышленных системах. Конструкция с принудительно управляемыми контактами обеспечивает гарантированное размыкание при отказе, что повышает уровень безопасности в соответствии с IEC 60947-5-1. IP40 предотвращает попадание твердых частиц, но не защищает от влаги - не устанавливайте в сырых помещениях или там, где есть риск брызг воды.

Преимущества

• Встроенный светодиодный индикатор позволяет сразу определить состояние реле без тестера
• Кнопка ручного включения ускоряет диагностику и наладку системы
• Принудительно управляемые контакты обеспечивают повышенную надежность в аварийных ситуациях
• Штекерный разъем RM4/RM5 снижает время монтажа и упрощает замену
• Свободная полярность упрощает подключение - не нужно следить за направлением тока

Ограничения применения

• Не предназначен для работы с переменным током - только 110 В постоянного тока
• Степень защиты IP40 не допускает использование во влажных средах, на улице или в местах с брызгами воды
• Нет отдельных НО или НЗ контактов - все три канала имеют комбинированные пары, что требует учета при проектировании схемы
• Максимальный ток 10 А - не подходит для управления мощными двигателями или нагревательными элементами выше этого значения

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Передача сигнала от контроллера PLC к реле стартера насоса
• Индикация и ручной запуск световой сигнализации в цехе
• Логическое управление несколькими потребителями (например, вентиляторами) одним сигналом

Практические советы

• Проверьте напряжение на катушке перед подключением - даже кратковременная перегрузка 12–15% может вывести реле из строя
• При использовании в системах с частыми включениями учитывайте срок службы контактов - 10 А при постоянной нагрузке снижают долговечность
• Для удобства обслуживания выбирайте разъемы RM5 - они более прочные и лучше фиксируются на рейке
• Если нужна защита от влаги - используйте реле с IP65/IP67, так как RPAt 22/3 не имеет такой защиты
• При замене - всегда отключите питание. Светодиод индицирует наличие напряжения на катушке, но не на контактах
