Реле протока, NPT ¾",DN25-DN32 уст. 18…2000л/мин, DOFC/~250В15А | SPWF34S SE APC

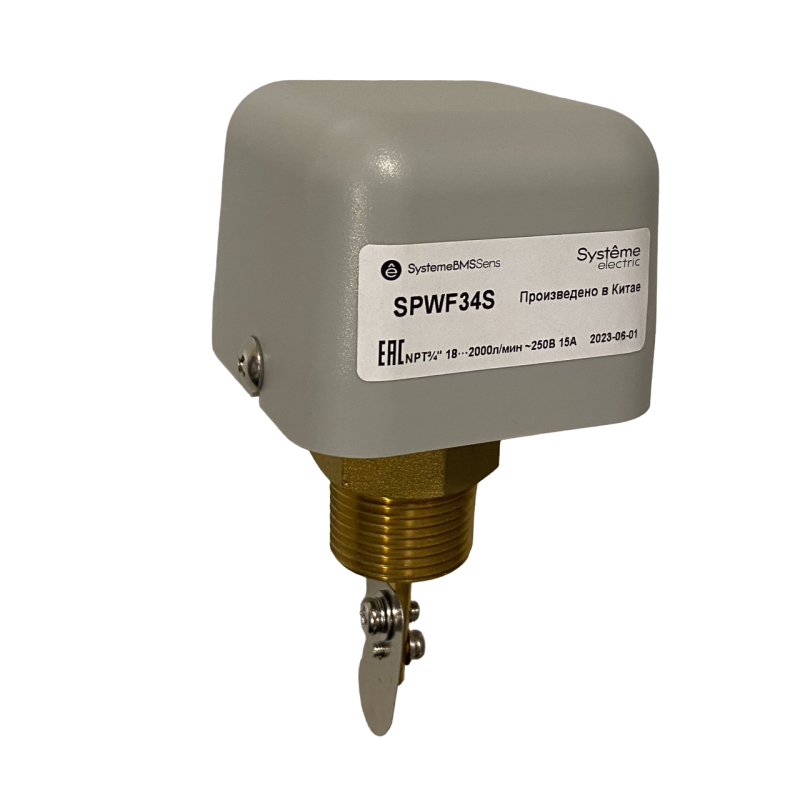

Реле протока Systeme Electric SPWF34S предназначено для контроля движения жидкости в трубопроводе. Устройство реагирует на изменение расхода и размыкает или замыкает цепь при достижении заданного порога, обеспечивая безопасную работу систем охлаждения, гидравлики и других технологических контуров.

Назначение и область применения

Реле протока Systeme Electric SPWF34S используется для автоматического управления оборудованием в зависимости от наличия или отсутствия потока жидкости. Подходит для систем, где важно предотвращать перегрев, сухой ход насоса или аварийные ситуации из-за прекращения циркуляции.

• Охлаждающие системы станков и промышленного оборудования
• Гидравлические и тепловые контуры
• Циркуляционные насосы в HVAC-системах
• Лабораторные и медицинские установки с жидкостным охлаждением

Технические характеристики

• Тип соединения: резьба NPT 3/4 дюйма
• Диаметр трубопровода: DN25–DN32 (соответствует внешнему диаметру 26–34 мм)
• Регулируемый порог срабатывания: 18–2000 литров в минуту
• Максимальное рабочее давление: PN16 (16 бар)
• Выходной контакт: переключающий (SPDT) - нормально открытый / нормально закрытый
• Электрическая нагрузка: до 250 В переменного тока, 15 А
• Степень защиты: IP53 - защищён от пыли и брызг воды под углом до 60°
• Материал корпуса: термопластик, совместим с большинством технических жидкостей

Совместимость и монтаж

Установка осуществляется последовательно в трубопровод. Для правильной работы необходимо соблюдать направление потока - указано стрелкой на корпусе устройства. Монтаж допускается только в горизонтальном положении, чтобы исключить влияние гравитации на чувствительный элемент.

• Используйте герметичные материалы (ФУМ-лента или анаэробный герметик) для резьбы NPT
• Не затягивайте слишком сильно - резьба NPT самозакручивающаяся, переусилие повредит внутреннюю поверхность
• Подключение к контакту - провода L/N и нагрузка должны соответствовать максимальному значению 15 А
• Рекомендуется устанавливать перед насосом, чтобы контролировать его заполнение

Безопасность и стандарты

Реле протока Systeme Electric SPWF34S соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP53 позволяет использовать устройство в помещениях с повышенной влажностью, но не во влаголитых средах или под постоянным воздействием воды.

Преимущества

• Широкий диапазон регулировки (18–2000 л/мин) - подходит как для малых, так и для крупных систем
• Переключающий контакт - можно подключить как на включение, так и на отключение нагрузки
• Надёжная механическая конструкция без сложной электроники - мало требует обслуживания
• Совместимость с широким спектром жидкостей: вода, масла, эмульсии, антифризы (при проверке химической совместимости)

Ограничения применения

• Не предназначен для работы с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Запрещена установка в вертикальных участках трубопровода - возможна ложная активация
• Не работает с газами - только с жидкостями
• IP53 не обеспечивает защиту от прямого струйного орошения или погружения
• Порог срабатывания не является точным измерителем - это пороговое реле, а не расходомер

Примеры использования

• На станке с ЧПУ: реле отключает шпиндель при снижении потока охлаждающей жидкости ниже 50 л/мин
• В системе охлаждения лазера: при падении расхода ниже 100 л/мин - сигнализирует и останавливает работу
• В гидравлическом прессе: предотвращает перегрев насоса при засоре фильтра

Практические советы

• Перед первым запуском промойте трубопровод - частицы грязи могут забить механизм реле
• Проверьте минимальный порог: если система работает на 20–30 л/мин, не выставляйте порог выше 100 л/мин - реле может не сработать
• При использовании в системах с высоким уровнем вибраций - используйте демпферы или гибкие переходники
• Для длительной эксплуатации рекомендовано периодически осматривать контактную группу на окисление
• Реле Systeme Electric SPWF34S не имеет индикации состояния - для диагностики используйте внешний индикатор или PLC
