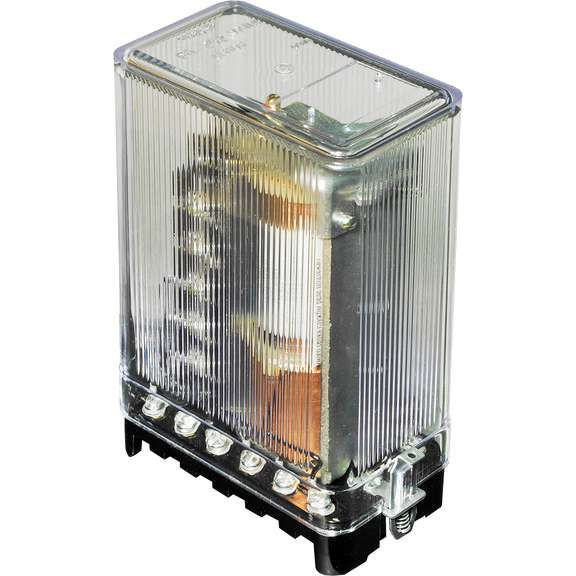

Реле РП-251 220В ЧЭАЗ A8119-77956236

Реле коммутационное РП-251 220В от ЧЭАЗ - устройство для переключения слаботочных цепей при управлении от постоянного тока 220 В. Подходит для автоматизации оборудования, где требуется надёжное включение/выключение нескольких нагрузок одновременно.

Назначение и область применения

Реле коммутационное РП-251 220В предназначено для коммутации сигналов в системах управления на базе постоянного тока. Его используют там, где необходимо управлять несколькими цепями одним импульсом - например, запуск двигателей, включение световой сигнализации, активация клапанов или контроль работы конвейеров. Номинальное напряжение 220 В постоянного тока делает его совместимым с большинством промышленных контроллеров и блоков управления.

Технические характеристики

• Род тока включения: постоянный ток (DC)
• Номинальное напряжение питания цепи управления: 220 В DC
• Количество нормально разомкнутых (НО) контактов: 5
• Тип подключения: винтовые зажимы
• Степень защиты IP: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Поляризация: свободная полюсность - можно подключать клеммы управления в любом порядке

Совместимость и монтаж

Реле коммутационное РП-251 220В монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения входной цепи используется два провода - они подаются на катушку, полярность не важна. Выходные контакты - пять пар изолированных НО-контактов, каждый рассчитан на работу с малыми токами. Кабели фиксируются винтовыми зажимами - перед затяжкой убедитесь, что жилы зачищены на 6–8 мм и не повреждены. Устройство не требует внешнего питания - работает исключительно от управляющего сигнала 220 В DC.

Безопасность и стандарты

Степень защиты IP40 позволяет использовать реле внутри закрытых щитов, где нет воздействия брызг, пыли высокой концентрации или влаги. Не предназначен для установки на открытом воздухе или в условиях повышенной запылённости. Соответствует требованиям к промышленным коммутационным аппаратам, но сертификация по ГОСТ или IEC в описании не указана - проверьте документацию завода-изготовителя ЧЭАЗ для официальных соответствий.

Преимущества

• Пять НО-контактов позволяют управлять сразу пятью цепями без использования дополнительных модулей
• Свободная полюсность упрощает монтаж - не нужно следить за направлением подключения управляющих проводов
• Винтовое подключение обеспечивает надёжный контакт даже при вибрациях
• Устойчиво работает при стабильном напряжении 220 В DC - подходит для систем с длительными циклами включения

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока 220 В
• IP40 не допускает использование во влажных средах, на улице или в помещениях с частыми мойками
• Контакты не рассчитаны на большие токи - подходят только для слаботочных нагрузок (обычно до 5 А); для силовых цепей нужен дополнительный контактор
• Отсутствие индикации состояния - невозможно визуально определить, включено ли реле без тестера

Примеры использования

• Управление пятью электромагнитными клапанами в системе пневматики
• Активация пяти индикаторов на пульте оператора при срабатывании аварийного сигнала
• Переключение режимов работы станка через пять отдельных цепей управления
• Интеграция в системы безопасности: одновременное отключение нескольких потребителей при аварии

Практические советы

• При замене старого реле убедитесь, что новое РП-251 220В имеет те же типы контактов и напряжение - отличия могут вызвать отказ системы
• Для долгой службы избегайте перегрузок по току - даже если контакты выдерживают 5 А, лучше работать на 70–80 % от максимума
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно в условиях вибраций
• Если система использует несколько таких реле, пометьте их номерами или цветами - так проще диагностировать неисправности
• Реле ЧЭАЗ РП-251 220В с артикулом a8119-77956236 - это промышленное решение; для бытовых задач выбирайте другие модели с более высокой степенью защиты
