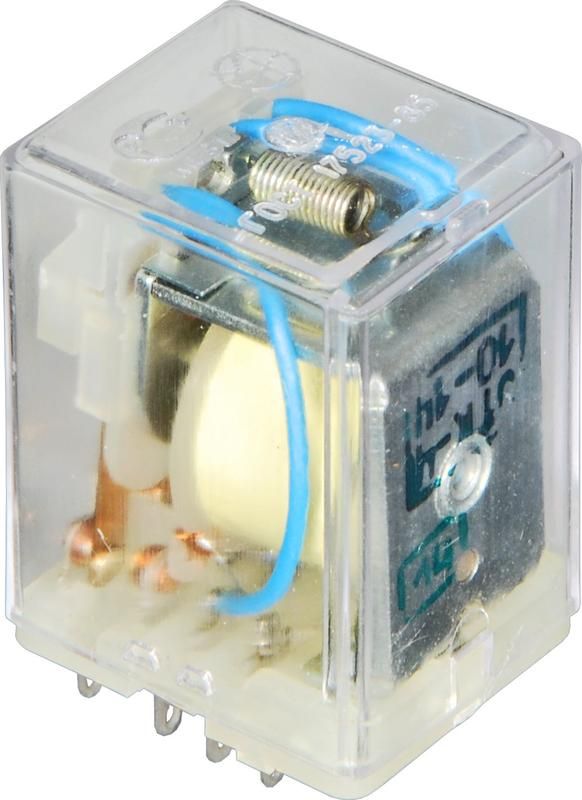

Реле промежуточное РП21М-004 УХЛ4Б 220В 50Гц ток контактов 5А 0з+0р+4п Электротехника МПО A8028-20048510

Реле промежуточное РП21М-004 УХЛ4Б 220В 50Гц ток контактов 5А 0 зажимов + 0 разъемов + 4 потенциальных от бренда Электротехника МПО предназначено для коммутации слаботочных управляющих сигналов в цепях с нагрузкой до 5 А. Его основная задача - изолировать цепь управления от силовой, обеспечивая надёжную передачу сигнала без механических соединений.

Назначение и область применения

Реле промежуточное РП21М-004 УХЛ4Б 220В 50Гц ток контактов 5А 0 зажимов + 0 разъемов + 4 потенциальных используется для распределения управляющего сигнала от контроллеров, терморегуляторов, датчиков или кнопок на несколько исполнительных устройств. Подходит для систем автоматизации, панелей управления, бытовой и промышленной техники, где требуется раздельное управление несколькими потребителями через один входной сигнал.

Технические характеристики

• Род тока включения: переменный (AC), частота 50 Гц
• Номинальное напряжение управления: 176–221 В (работает в пределах +-10% от 220 В)
• Количество переключающих контактов: 4
• Ток контактов: до 5 А
• Тип контактов: одинарные, моностабильные (возврат в исходное состояние после снятия напряжения)
• Количество НЗ (нормально замкнутых) контактов: 0
• Количество НО (нормально разомкнутых) контактов: 0
• Поляризация: свободная - можно подключать к сети без учёта фазы и нуля
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли

Совместимость и монтаж

Реле промежуточное РП21М-004 УХЛ4Б 220В 50Гц ток контактов 5А 0 зажимов + 0 разъемов + 4 потенциальных монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются на 6–8 мм, затягиваются отверткой. Контакты не имеют встроенных зажимов или разъёмов - все соединения выполняются внешними проводами. Обязательно проверьте соответствие напряжения управления: ниже 176 В реле может не включаться, выше 221 В - риск повреждения катушки.

Безопасность и стандарты

Изделие соответствует требованиям к промежуточным реле для промышленного оборудования. Степень защиты IP40 допускает установку внутри щитов, закрытых корпусов, но не рекомендует использование во влажных, пыльных или открытых средах. Отсутствие гальванической развязки между цепями управления и нагрузки - не является недостатком, так как реле работает как классическое электромагнитное устройство с изоляцией по стандартам IEC 61810.

Преимущества

• Четыре независимых контакта позволяют управлять четырьмя нагрузками одним сигналом
• Широкий диапазон рабочего напряжения (176–221 В) обеспечивает стабильность при колебаниях сети
• Свободная полюсность упрощает монтаж - не требует соблюдения полярности
• Моностабильная конструкция гарантирует возврат в исходное положение при отключении питания
• Винтовое подключение надёжно и совместимо с большинством типов проводов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - IP40 не обеспечивает защиту от воды и пыли
• Отсутствуют нормально замкнутые контакты - нельзя использовать для аварийного отключения по принципу “по умолчанию замкнуто”
• Не имеет встроенного разъёма или зажимов - требует ручного подключения проводов
• Не рассчитан на импульсные или высокочастотные нагрузки - только для постоянного или сетевого AC 50 Гц

Примеры использования

• Управление четырьмя светильниками в цеху через один выход PLC
• Разделение сигнала от термостата на три нагревателя и одну вентиляцию
• Коммутирование сигналов от датчиков уровня на индикаторы и насосы
• Автоматизация линии конвейера: один управляющий импульс активирует четыре сенсора/электромагниты

Практические советы

• Выбирайте сечение проводов не более 2,5 мм2 - оптимально для винтовых зажимов этого реле
• Проверяйте напряжение на катушке перед подключением - даже кратковременное превышение 221 В может вывести реле из строя
• При использовании в шкафах с высокой температурой - убедитесь, что окружающая среда не превышает допустимый класс UХЛ4Б (-40…+40 C)
• Если нужен НЗ контакт - выбирайте другую модель; РП21М-004 имеет только НО-контакты
• При сборке щита - располагайте реле подальше от мощных преобразователей частоты, чтобы избежать помех
