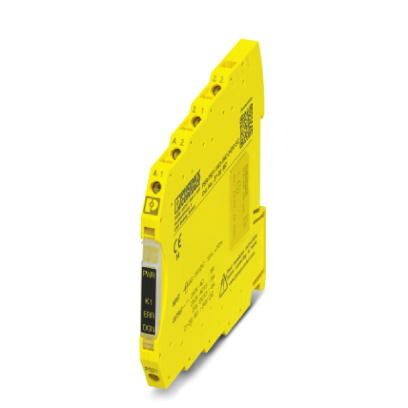

Реле сопряжения PSR-PS21-1NO-1NC-24DC-SC | 2700357 Phoenix Contact

Реле сопряжения PSR-PS21-1NO-1NC-24DC-SC от Phoenix Contact предназначено для безопасного соединения слаботочных управляющих цепей с силовыми нагрузками. Артикул 2700357 используется там, где требуется изоляция между контроллером и оборудованием, например на автоматизированных линиях.

Назначение и область применения

Реле сопряжения PSR-PS21-1NO-1NC-24DC-SC служит для передачи сигнала управления от низковольтной системы (например, ПЛК) к высоковольтным устройствам - контакторам, двигателям, освещению. Его применяют в системах автоматизации, где важна гальваническая развязка. Подходит для работы в распределительных щитах, на станках, транспортерах и других промышленных объектах.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (24 DC)
• Количество контактов: 1 нормально открытый (1NO) + 1 нормально замкнутый (1NC)
• Максимальный коммутируемый ток: до 5 А (для каждого контакта)
• Класс защиты: IP20
• Установка: на DIN-рейку 35 мм
• Гальваническая развязка между входом и выходом: есть

Совместимость и монтаж

Реле сопряжения PSR-PS21-1NO-1NC-24DC-SC совместимо с любыми источниками управления 24 В постоянного тока - ПЛК, кнопочные станции, датчики. Монтируется на стандартную DIN-рейку. Клеммы для подключения проводов рассчитаны на сечение от 0,2 до 2,5 мм2. Для надежного соединения используйте отвертку с плоским жалом. Никаких дополнительных адаптеров или плат не требует.

Безопасность и стандарты

Изделие соответствует требованиям EN 61810-1 и IEC 61810-1 - стандартам для электромагнитных реле. Гальваническая развязка обеспечивает защиту от перенапряжений и помех, что снижает риск повреждения чувствительной электроники. Устройство не содержит свинца и соответствует RoHS.

Преимущества

• Компактная форма - занимает мало места в шкафу
• Четкое разделение входа и выхода - исключает влияние помех
• Наличие двух типов контактов (НО и НЗ) позволяет реализовать различные схемы управления
• Высокая долговечность механических частей - до 10 млн операций

Ограничения применения

• Не предназначен для работы с переменным током - только 24 В постоянного тока
• Не защищено от внешней среды (IP20): нельзя использовать во влажных, пыльных или наружных условиях
• Максимальный ток 5 А - не подходит для мощных нагревательных элементов или крупных двигателей

Примеры использования

• Управление пускателем двигателя через сигнал от ПЛК
• Переключение световой индикации при активации аварийной остановки
• Разрыв цепи управления насосом при срабатывании датчика уровня
• Обеспечение безопасности в системах с несколькими источниками управления

Практические советы

• Проверьте полярность при подключении 24 В постоянного тока - неверная полярность не повредит реле, но оно не будет работать
• При использовании нескольких реле в одном шкафу соблюдайте минимальный зазор между ними - не менее 5 мм для лучшего теплоотвода
• Для контроля состояния контактов можно использовать встроенные индикаторы на корпусе - они показывают наличие напряжения на входе
• Артикул 2700357 легко заменить аналогичным реле PSR-PS21 с другим набором контактов - серия совместима по форме и креплению
