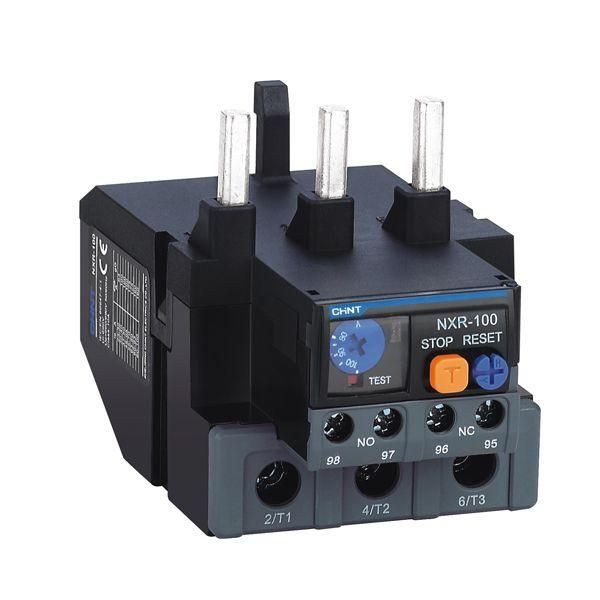

Реле тепловое NXR-100 80A-100A (R) | 837129 CHINT

Реле тепловое NXR-100 80A-100A от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 80 до 100 А, обеспечивает надёжную термическую защиту с возможностью ручного и автоматического сброса. Артикул 837129 соответствует модели NXR-100 80A-100A.

Назначение и область применения

Реле тепловое NXR-100 80A-100A защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или совмещаться с контакторами.

Технические характеристики

• Регулируемый диапазон тока: 80…100 А - позволяет настроить порог срабатывания точно под мощность двигателя;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в высоковольтных промышленных сетях;
• Количество вспомогательных контактов: 4 - два нормально замкнутых и два нормально разомкнутых, для сигнализации и управления;
• Класс точности: 10А - гарантирует срабатывание при токе 10-кратном от установленного значения за время не более 20 секунд;
• Способ монтажа: прямое подключение - устройства устанавливаются непосредственно на контакторы или шины без дополнительных креплений;
• Тип присоединения главной цепи: винтовое - надёжный контакт, допускающий многократные подключения и отключения.

Совместимость и монтаж

Реле тепловое NXR-100 80A-100A совместимо с контактными аппаратами серии NXR от CHINT. Монтаж выполняется путём вставки в специальные направляющие на контакторе - фиксация происходит механически без инструментов. Для самостоятельной установки требуется подключение проводов через винтовые зажимы. Обязательно соблюдайте полярность подключения вспомогательных контактов при подключении к цепям управления.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 и IEC 60947-5-1. Применяет принцип термической компенсации - исключает ложные срабатывания при изменении температуры окружающей среды. Индикация сработавшего состояния осуществляется визуальным флажком на корпусе.

Преимущества

• Высокая стабильность срабатывания даже при колебаниях температуры;
• Возможность выбора режима сброса - ручной или автоматический - адаптируется под условия эксплуатации;
• Чёткая визуальная индикация срабатывания - ускоряет диагностику отказов;
• Интеграция с контактными аппаратами снижает количество соединений и повышает надёжность системы;
• Долгий срок службы благодаря качественным материалам и герметичной конструкции.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Запрещён монтаж в условиях повышенной вибрации без дополнительной демпфирующей опоры;
• Не рекомендуется использовать при температуре ниже -25 C и выше +60 C без учёта внешней теплоизоляции.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности промышленных компрессоров и воздушных установок;
• Стандартная защита конвейерных линий на пищевых и химических производствах;
• Подключение к пускателям в системах управления станками с ЧПУ.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 80–100 А - при меньших нагрузках используйте другую модель;
• При регулировке тока срабатывания используйте отвертку с изолированной ручкой - доступ к регулятору находится под крышкой;
• После срабатывания обязательно найдите причину перегрузки перед сбросом - повторные срабатывания указывают на проблему в цепи;
• При использовании в составе пускателя убедитесь, что все вспомогательные контакты правильно задействованы в цепи управления и сигнализации;
• Для обслуживания отключите питание и проверьте целостность винтовых соединений - ослабление контактов вызывает нагрев и выход из строя.
