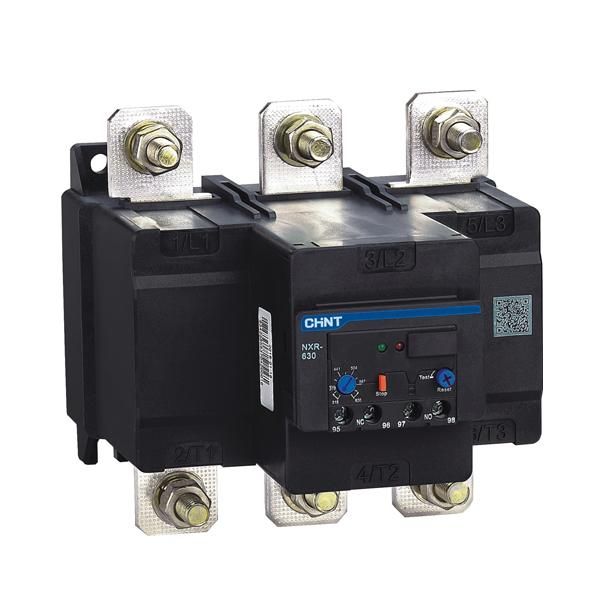

Реле тепловое NXR-630 315A-630A (R) | 837134 CHINT

Реле тепловое NXR-630 315A-630A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы в сетях с напряжением до 690 В и током от 315 до 630 А. Это устройство обеспечивает надежную работу в промышленных системах с прямым подключением к главной цепи.

Назначение и область применения

Реле тепловое NXR-630 315A-630A (R) защищает двигатели переменного тока с частотой 50/60 Гц от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в составе пускателей или как самостоятельное устройство. Применяется на насосах, компрессорах, конвейерах, вентиляционных установках и других промышленных механизмах с высокими токовыми нагрузками.

Технические характеристики

• Регулируемый диапазон тока: 315–630 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - совместимо с большинством промышленных сетей среднего класса;
• Количество вспомогательных контактов: 4 - два нормально замкнутых и два нормально разомкнутых, для сигнализации и управления;
• Класс точности: 10А - гарантирует срабатывание при токе 10×номинала не более чем через 10 секунд, что соответствует требованиям IEC 60947-4-1;
• Способ монтажа: прямое подключение - устройство устанавливается непосредственно на контактор или шины без переходных элементов;
• Тип присоединения главной цепи: винтовое - надежное и удобное для многожильных и одножильных проводников.

Совместимость и монтаж

Реле тепловое NXR-630 315A-630A (R) совместимо с контактными аппаратами серии NXR от CHINT. Монтаж выполняется путем механического защелкивания на DIN-рейку или прямого подключения к выводам контактора. Для правильной работы необходимо соблюдать посадочные габариты и момент затяжки винтов (не более 2,5 Нм). Устройство не требует внешнего питания - работает за счет теплового расширения биметаллической пластины.

Безопасность и стандарты

Реле тепловое NXR-630 315A-630A (R) соответствует международным стандартам IEC 60947-4-1 и GOST R 50030.4.1. Обладает сертификацией CE и RoHS. Конструкция исключает самопроизвольное отключение при вибрациях и температурных колебаниях.

Преимущества

• Автоматический и ручной режим сброса - можно выбрать в зависимости от условий эксплуатации;
• Индикация срабатывания - визуальный сигнал красного цвета показывает причину отключения;
• Термокомпенсация - автоматическая корректировка чувствительности при изменении окружающей температуры;
• Функция проверки - возможность тестирования работоспособности без реальной перегрузки;
• Стабильная работа при колебаниях температуры и напряжения - особенно важно в условиях сурового климата или нестабильной сети.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только переменный ток 50/60 Гц;
• Не рекомендуется использовать в средах с повышенной запыленностью без дополнительной защиты корпуса (IP20);
• Не подходит для быстрого срабатывания при кратковременных пусковых токах - требуется согласование с пускателем;
• Запрещена установка рядом с источниками сильного нагрева (например, печи, ТЭНы) - возможны ложные срабатывания.

Примеры использования

• Защита крупного асинхронного двигателя 400 кВт на конвейере в пищевой промышленности;
• Управление насосной группой в системе водоснабжения с током 500 А;
• Комплексная защита вентиляторов в HVAC-системах с частотным регулированием;
• Подключение к контактору CNI-630 в щите управления технологической линии.

Практические советы

• Перед установкой обязательно сверьте номинальный ток двигателя с диапазоном 315–630 А - при меньших значениях выбирайте другую модель серии NXR;
• При использовании в условиях частых пусков увеличьте время выдержки с помощью настройки времени сброса;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает перегрев и ложные срабатывания;
• Для удаленного контроля используйте вспомогательные контакты - они позволяют передавать сигнал в PLC или SCADA;
• При необходимости замены - всегда используйте оригинальные запчасти CHINT, чтобы сохранить класс точности 10A.
