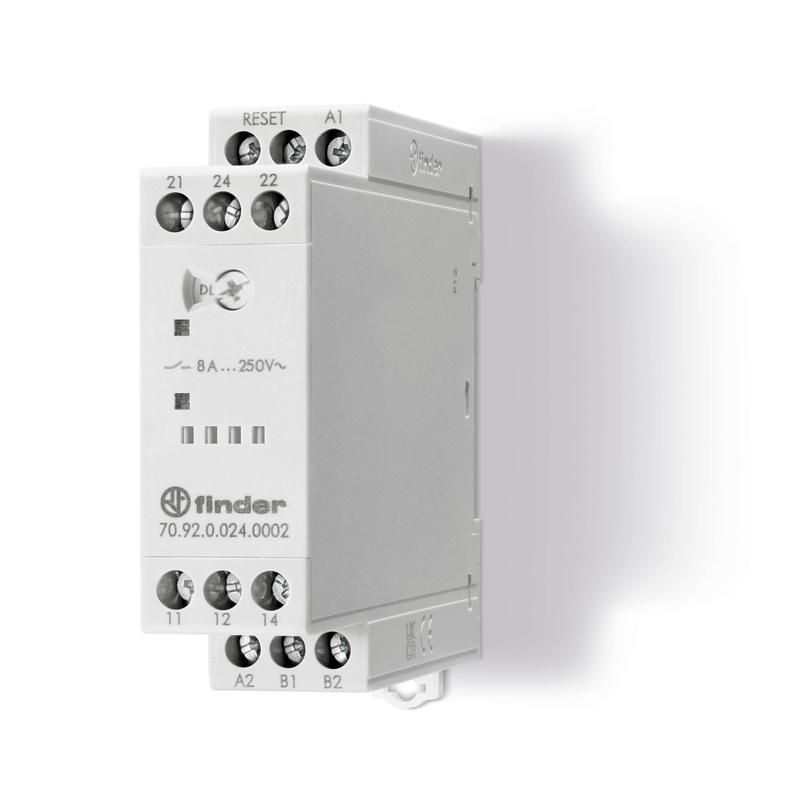

Реле термисторное (PTC), с/без память отказов, питание 24В АС/DC, выход 2СO 8A, ширина 22.5мм, степень защиты IP20 - 70.92.0.024.0002 FINDER 709200240002

Реле термисторное Finder 70.92.0.024.0002 — устройство для защиты электродвигателей от перегрева на основе PTC-термистора с питанием 24 В AC/DC, двумя выходными контактами 8 А и компактной шириной 22,5 мм. Подходит для установки в распределительные щиты с DIN-рейкой.

Назначение и область применения

Реле термисторное Finder 70.92.0.024.0002 предназначено для контроля температуры электродвигателей через внешние PTC-датчики, встроенные в обмотки. При превышении допустимой температуры реле отключает нагрузку, предотвращая повреждение изоляции. Применяется в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием с двигателями, где важна надёжная тепловая защита.

Технические характеристики

• Тип защиты: термисторная (PTC)
• Напряжение питания: 24 В AC/DC — работает как от переменного, так и от постоянного тока
• Выходные контакты: 2 нормально замкнутых (2CO), коммутирующая способность до 8 А
• Ширина корпуса: 22,5 мм — совместимо со стандартной DIN-рейкой
• Степень защиты: IP20 — защищён от доступа пальцами, но не от пыли и брызг воды
• Функция памяти отказов: зависит от модификации — есть версии с сохранением состояния аварийного отключения после восстановления питания

Совместимость и монтаж

Finder 70.92.0.024.0002 устанавливается на DIN-рейку типа TS35. Для работы требуется подключение трёх проводов от PTC-датчика (обычно двухпроводный или трёхпроводный термистор). Клеммы для подключения питания и выходных цепей расположены на передней панели. Максимальное сечение провода — 2,5 мм². Убедитесь, что PTC-датчик соответствует классу сопротивления, указанному в документации реле — обычно 1,5–2,5 кОм при 25 °C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60255-5 и IEC 60947-8 для аппаратов защиты двигателей. Напряжение питания 24 В AC/DC обеспечивает безопасную работу в низковольтных системах. IP20 позволяет использовать реле только внутри закрытых электрошкафов, исключающих доступ к токоведущим частям.

Преимущества

• Поддержка AC/DC — гибкость в выборе источника питания
• Два выходных контакта — позволяют одновременно отключить двигатель и включить сигнализацию
• Компактный форм-фактор — экономия места в щите
• Возможность выбора модели с памятью отказов — удобно для диагностики и анализа причин отключения

Ограничения применения

• Не применяется для защиты нагревателей, освещения или других нагрузок без PTC-датчика
• IP20 запрещает использование во влажных, пыльных или открытых зонах — требует герметичного шкафа
• Не предназначен для работы при напряжениях выше 24 В — подключение к 220 В вызовет выход из строя
• Требуется точное соответствие PTC-датчика — использование несовместимого датчика приведёт к ложным срабатываниям или отказу защиты

Примеры использования

• Защита двигателя вентилятора в HVAC-системе — PTC вставляется в катушку, реле отключает питание при перегреве
• Контроль температуры насоса в системе охлаждения станка — реле активирует аварийный сигнал и останавливает помпу
• Автоматизация конвейера с серводвигателем — два контакта используются для отключения привода и включения световой индикации “Перегрев”

Практические советы

• Выбирайте модель с памятью отказов, если необходимо фиксировать причины остановки оборудования — особенно в режиме 24/7
• Проверьте сопротивление PTC-датчика мультиметром перед подключением — оно должно быть около 1,5–2,5 кОм при комнатной температуре
• Избегайте скручивания проводов от датчика с силовыми кабелями — это снижает помехоустойчивость
• При использовании нескольких реле в одном щите — учтите, что каждый требует собственного PTC-датчика; нельзя подключать один датчик к нескольким реле
• После срабатывания реле с памятью — его можно сбросить только вручную, через кнопку на лицевой панели
