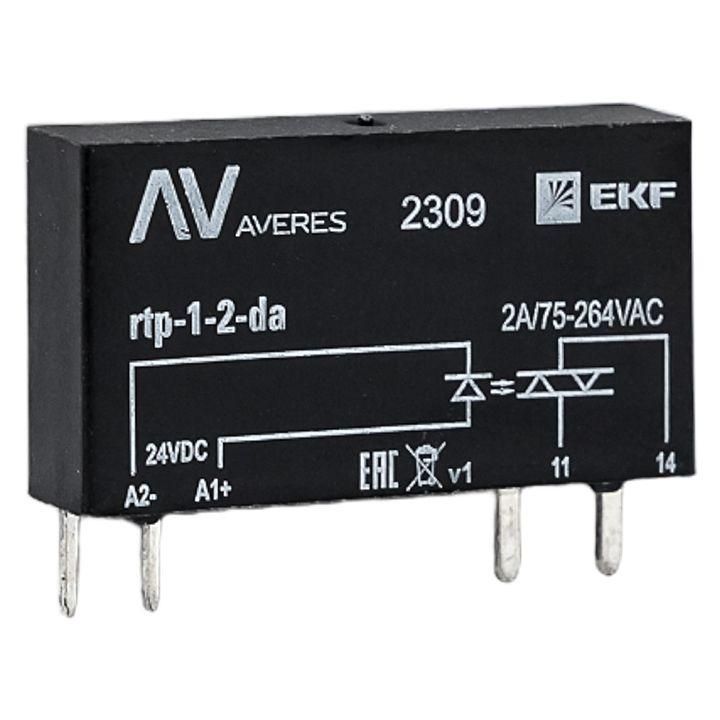

Реле твердотельное однофазное RTP 2 А, для разъема РM slim 23/1 | rtp-1-2-da EKF

Реле твердотельное однофазное RTP 2 А для разъема RM slim 23/1 от EKF предназначено для бесконтактной коммутации нагрузок до 2 А в промышленных системах автоматизации. Модель совместима с разъёмом RM slim 23/1 и работает в широком диапазоне напряжений, обеспечивая надёжное управление без механического износа.

Назначение и область применения

Реле твердотельное RTP 2 А используется для включения и выключения электрических нагрузок постоянного или переменного тока без физических контактов. Подходит для управления нагревательными элементами, насосами, маломощными двигателями, светильниками и другим оборудованием с резистивной или слабоиндуктивной нагрузкой. Часто применяется в панелях управления, на конвейерах, в системах тепловой автоматики и станках с ЧПУ.

Технические характеристики

• Количество фаз: 1
• Номинальный рабочий ток (AC-1): 2 А
• Номинальное напряжение нагрузки: 75–264 В переменного тока
• Напряжение управления (DC): 19,2–28,8 В
• Тип управления: постоянный ток (DC)
• Тип переключения: коммутация при переходе через ноль (zero-crossing)
• Тип изделия: твердотельное реле (SSR)

Совместимость и монтаж

Реле RTP 2 А рассчитано исключительно для установки в разъём RM slim 23/1 от EKF. Он несовместим с другими типами разъёмов или DIN-рейки без адаптера. Для монтажа требуется предварительно установленная базовая платформа RM slim 23/1. Подключение управляющего сигнала - к клеммам DC, нагрузка подключается к выходным клеммам переменного тока. Нагрузка должна быть ниже 2 А; превышение вызывает перегрев и отказ.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Коммутация при переходе через ноль снижает импульсные помехи, что делает устройство подходящим для чувствительных систем. Отсутствие дуги и искр исключает риск воспламенения во взрывоопасных средах, однако сам корпус не имеет защиты от пыли и влаги - использовать только в закрытых щитах.

Преимущества

• Отсутствие механических контактов - срок службы выше, чем у электромагнитных реле
• Высокая скорость переключения - до десятков тысяч операций в секунду
• Минимальные электромагнитные помехи благодаря zero-crossing
• Не требует обслуживания - нет износа деталей
• Поддерживает работу в широком диапазоне входного напряжения управления (19,2–28,8 В DC)

Ограничения применения

• Нельзя применять для нагрузок свыше 2 А - возможен перегрев и выход из строя
• Не подходит для высокой индуктивной нагрузки (например, мощные катушки, большие двигатели)
• Требует принудительного охлаждения при длительной работе близко к пределу 2 А
• Не защищён от внешних воздействий (IP-класс не указан); нельзя использовать вне электрошкафа
• Запрещена работа при температуре выше +60 C без радиатора

Примеры использования

• Управление терморегулятором в печи с нагревательными элементами
• Переключение освещения в автоматической системе производства
• Включение/выключение маломощного насоса в системе охлаждения
• Коммутация соленоидных клапанов с резистивной составляющей

Практические советы

• Обязательно проверяйте соответствие напряжения управления (19,2–28,8 В DC) - недостаточное напряжение не обеспечит включение, избыточное - повредит входную цепь
• При использовании на пределе 2 А установите радиатор охлаждения - даже небольшой теплоотвод продлит срок службы
• Используйте только оригинальный разъём RM slim 23/1 от EKF - другие аналоги могут иметь отличные габариты или контактные площадки
• Для индуктивных нагрузок (например, реле, катушки) рекомендуется параллельно подключить RC-цепь гашения переходных процессов
• При замене старого электромагнитного реле - учтите, что твердотельное не переключает постоянный ток, только переменный
