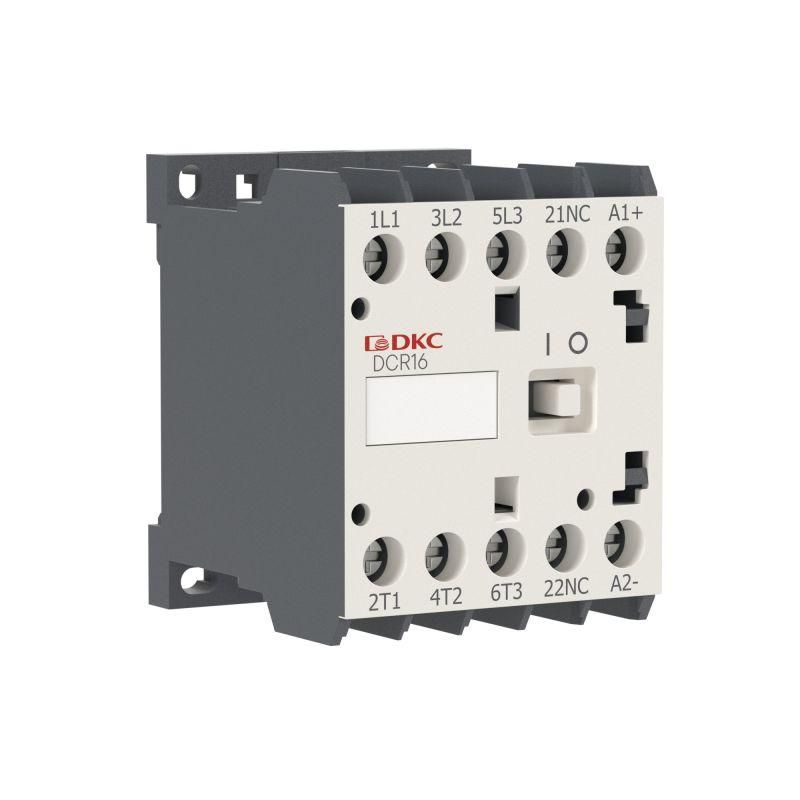

Реле управления YON DCR16 4НО 230VAC | DCR16-40A230 DKC ДКС

Реле управления 4 нормально открытых контакта 230VAC - это компактное устройство типа мини-контактор, предназначенное для коммутации нагрузок переменного тока до 6 А. Модель dcr16-40a230 от бренда DKC (серии YON) подходит для управления двигателями, освещением и другими слаботочными цепями в панелях автоматизации.

Назначение и область применения

Это реле используется для включения и выключения электрических цепей с помощью управляющего сигнала малой мощности. Четыре нормально открытых контакта позволяют одновременно управлять несколькими нагрузками - например, запуском трёх двигателей и сигналом аварии. Подходит для систем автоматизации, станков, конвейеров, систем вентиляции и освещения, где требуется надёжная коммутация при ограниченном пространстве.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Количество контактов: 4 нормально открытых (НО)
• Номинальный рабочий ток: 6 А
• Тип тока: Только переменный (AC)
• Количество полюсов: 4
• Тип изделия: Мини-контактор
• Исполнение: Открытое - без корпуса, требует защиты от внешних воздействий
• Способ монтажа: На DIN-рейку или через винты
• Тип подключения: Винтовые зажимы для проводов

Совместимость и монтаж

Устройство совместимо со стандартной DIN-рейкой шириной 35 мм. Для установки достаточно защёлкнуть его на рейку или закрепить винтами - оба варианта предусмотрены конструкцией. Подключение осуществляется через винтовые клеммы: рекомендуется использовать жилы сечением 0,2–2,5 мм2. Убедитесь, что все провода плотно затянуты - ослабленные соединения вызывают нагрев и отказы. Обратите внимание: устройство не имеет встроенной защиты от перегрузок - необходимо применять внешние предохранители или тепловые реле.

Безопасность и стандарты

Производитель указывает соответствие стандартам IEC 60947-4-1 для контактных аппаратов. Однако конкретные сертификаты (CE, UL) в данных не указаны - проверьте документацию на заводе-изготовителе перед использованием в регулируемых отраслях (например, медицина, пищевая промышленность).

Преимущества

• Компактные габариты - экономия места на панели управления
• Четыре контакта в одном корпусе - снижают количество элементов в схеме
• Гибкий монтаж: можно фиксировать как на DIN-рейку, так и винтами
• Высокая механическая износостойкость - типична для серии мини-контакторов 7А–16А

Ограничения применения

• Не предназначено для постоянной работы при токе выше 6 А - возможен перегрев и сваривание контактов
• Открытая конструкция не защищена от пыли, влаги и механических повреждений - требует установки в щитах с IP-защитой
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока (DC)
• Нет встроенного защиты от скачков напряжения - при частых импульсах рекомендуется установка RC-цепочки или TVS-диодов

Примеры использования

• Управление четырьмя насосами в системе водоснабжения
• Коммутирование светильников в многоступенчатой системе освещения
• Функция “старт” в пульте управления станком с несколькими режимами
• Логика последовательного включения оборудования в конвейерной линии

Практические советы

• При монтаже на DIN-рейку следите, чтобы реле было установлено вертикально - горизонтальное положение может снизить срок службы контактов
• Для долговечной работы используйте провода с медными жилами - алюминий увеличивает риск окисления в винтовых клеммах
• Проверяйте температуру корпуса после первых 10 часов работы - если он слишком тёплый (>50 C), возможно, превышен допустимый ток
• Заменяйте реле dcr16-40a230 только аналогичным - другие модели даже из той же серии могут иметь другую высоту или расположение клемм
