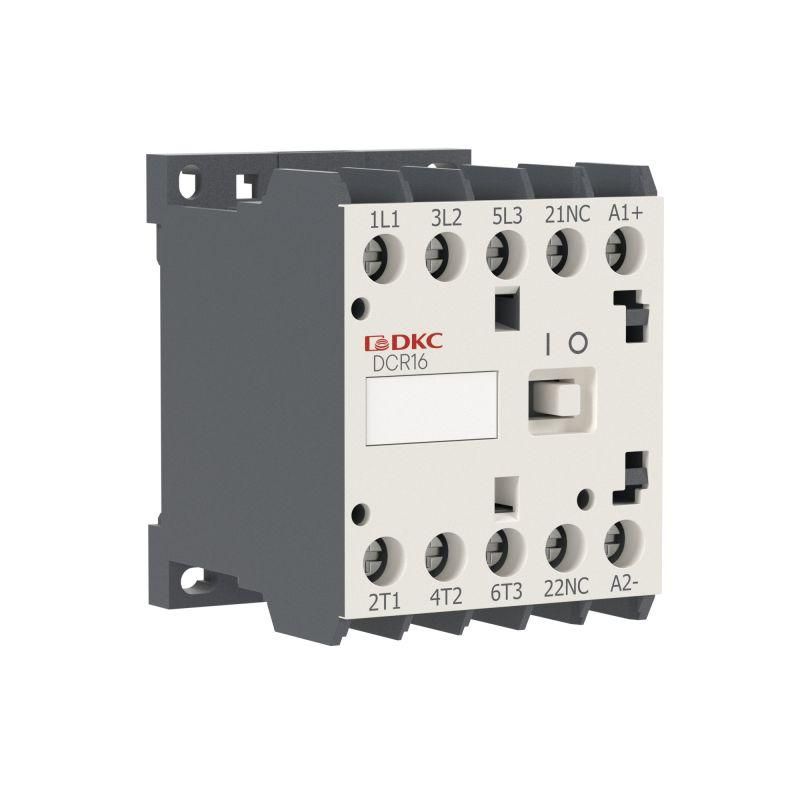

Реле управления YON DCR16 4НЗ 110VAC | DCR16-04A110 DKC ДКС

Реле управления 4 нормально-замкнутых контакта 110VAC - это компактное устройство типа мини-контактор, предназначенное для коммутации нагрузок до 6 А в цепях переменного тока 110 В. Модель dcr16-04a110 от DKC (YON) подходит для автоматизации оборудования, где требуется надёжное замыкание цепей при питании.

Назначение и область применения

Реле управления dcr16-04a110 используется для включения и выключения электрических цепей через четыре нормально-замкнутых (НЗ) контакта. Подходит для управления двигателями, нагревательными элементами, освещением и другими нагрузками в системах автоматики. Часто применяется в панелях управления станков, конвейеров, насосов и другого промышленного оборудования, где важна компактность и надёжность.

Технические характеристики

• Количество нормально-замкнутых контактов: 4
• Количество силовых полюсов: 4 - каждый контакт управляет одной фазой нагрузки
• Род тока: переменный (AC)
• Номинальный рабочий ток: 6 А - максимальная допустимая нагрузка на каждый контакт
• Номинальное напряжение питания: 88–121 В AC - работает в широком диапазоне, устойчиво к колебаниям сети
• Тип изделия: мини-контактор - компактная версия контактора с малым габаритом
• Способ монтажа: DIN-рейка или крепление винтом - универсальная установка
• Тип подключения вспомогательных цепей: винтовые зажимы - надёжное и проверенное соединение

Совместимость и монтаж

Устройство совместимо со стандартной DIN-рейкой 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке или закрепить двумя винтами. Клеммы для подключения катушки и контактов доступны с лицевой стороны - удобны для обслуживания. Подключение проводов осуществляется винтовыми зажимами: рекомендуется использовать жилы сечением 0,2–2,5 мм2. Убедитесь, что напряжение питания соответствует диапазону 88–121 В - выход за пределы вызывает некорректную работу или повреждение.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для промышленных реле управления. Произведено в рамках серийного производства DKC (YON), обеспечивающего соответствие IEC 60947-5-1. Отсутствуют данные о классе защиты IP - не предназначено для работы во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Четыре НЗ контакта позволяют одновременно контролировать несколько цепей - снижает количество необходимых устройств
• Широкий диапазон рабочего напряжения (88–121 В) обеспечивает стабильную работу даже при просадках в сети
• Компактные габариты - экономия места на панели управления
• Винтовые клеммы - долговечное и надёжное соединение без необходимости специальных инструментов
• Поддерживается как монтаж на DIN-рейку, так и крепление винтами - гибкость установки

Ограничения применения

• Не предназначено для постоянной работы при токе выше 6 А - возможен перегрев и отказ контактов
• Не имеет защиты от пыли и влаги (IP) - требует установки внутри закрытых щитов
• Работает только с переменным током - нельзя применять в цепях постоянного тока
• Не является реверсивным контактором - не подходит для изменения направления вращения двигателя без внешней схемы

Примеры использования

• Выключение трёхфазного двигателя через четырёхполюсное реле при аварии
• Коммутирование системы сигнализации в цепи с несколькими датчиками
• Автоматическое отключение света в помещении по расписанию
• Управление группой нагревателей в термокамере

Практические советы

• Проверьте напряжение питания перед подключением - превышение 121 В может вывести реле из строя
• При использовании в цепях с высокой индуктивностью (например, двигатели) рассмотрите установку RC-гашения или варистора для продления срока службы контактов
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• При монтаже на DIN-рейку убедитесь, что соседние устройства не перегреваются - соблюдайте минимальные зазоры
• Модель dcr16-04a110 - часть серии мини-контакторов 7А–16А; если нужна большая мощность, выбирайте другие модели этой же серии
