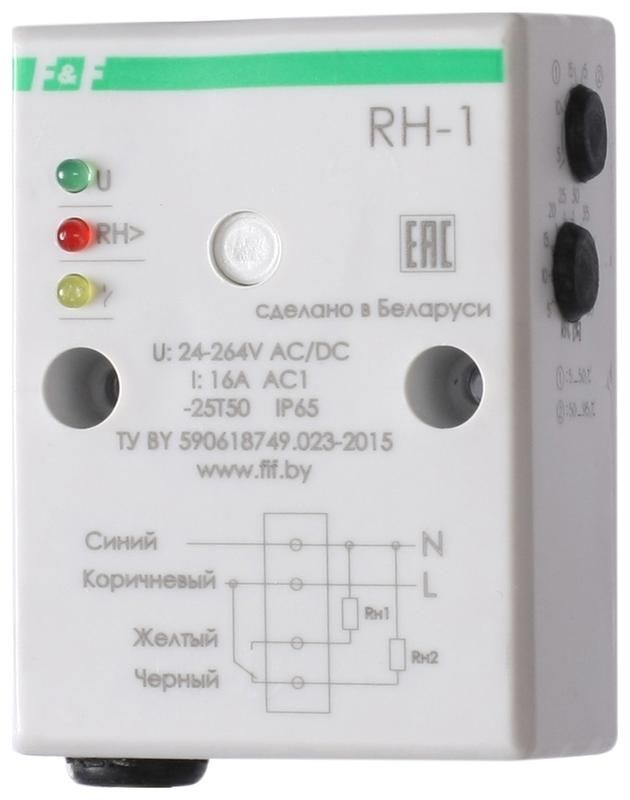

Реле контроля влажности RH-1 (четырехфункциональный встроен. датчик монтаж на плоскость) 230В 16А 1NO/NC IP20 F&F EA07.003.001 Евроавтоматика

Реле контроля влажности RH-1 от Евроавтоматика - устройство для автоматического регулирования уровня влажности в помещениях с помощью встроенного датчика. Работает от сети 24–264 В переменного или постоянного тока, коммутирует нагрузку до 16 А, защищено от пыли и брызг воды (IP65), монтируется на плоскую поверхность. Подходит для промышленных и складских объектов, где важна стабильная влажность.

Назначение и область применения

Реле контроля влажности RH-1 предназначено для автоматического управления оборудованием, которое повышает или понижает уровень влажности воздуха - такими как осушители, увлажнители, вентиляторы или системы кондиционирования. Устройство реагирует на изменения влажности, замыкая или размыкая контакты, чтобы поддерживать заданный порог.

Области применения:

• Холодильные камеры и склады хранения продуктов и овощей
• Теплицы и хозяйственные помещения с контролируемым микроклиматом
• Типографии и печатные цеха - предотвращение деформации бумаги
• Производства целлюлозно-бумажной, деревообрабатывающей и текстильной промышленности
• Лаборатории, архивы, музеи - сохранение чувствительных материалов

Технические характеристики

• Диапазон настройки влажности: 5–95 % - можно установить любой порог внутри этого интервала
• Коммутируемый ток: 16 А - позволяет управлять мощными нагрузками, включая нагреватели и компрессоры
• Тип контактов: один переключающий (НО/НЗ) - одновременно доступны нормально открытый и нормально закрытый выход
• Напряжение питания: 24–264 В AC/DC - совместимо с большинством сетей, включая 230 В и 110 В
• Защита: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления
• Индикация: светодиод - показывает текущий статус реле (активация/деактивация)
• Рабочая температура: от –25 C до +50 C - работает в условиях холодных складов и жарких цехов
• Климатическое исполнение: УХЛ4 - рассчитано на умеренные и холодные климатические зоны с повышенной влажностью
• Способ монтажа: встраиваемый на плоскость - крепится через отверстия в стенке шкафа или панели
• Датчики: встроенные - измеряют и влажность, и температуру воздуха
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля влажности RH-1 имеет стандартный корпус для встраивания в панель. Для монтажа требуется вырезать отверстие соответствующего размера - он предназначен для установки на плоскую поверхность, не требует DIN-рейки. Клеммы для подключения питания и нагрузки расположены снизу устройства - удобны для проводов сечением до 2,5 мм2.

Подключение:

• Питание: L/N - клеммы для переменного или постоянного тока (не требуют полярности)
• Выход: COM, NO, NC - подключите осушитель/увлажнитель к NO или NC в зависимости от выбранного режима

Не используйте для управления двигателями с высоким пусковым током - возможны пробои контактов. Лучше применять через магнитный пускатель, если нагрузка превышает 10 А постоянного тока.

Безопасность и стандарты

Реле RH-1 выполнено в соответствии с требованиями ТУ BY 590618749.027-2017. Степень защиты IP65 обеспечивает безопасную работу в запылённых и влажных средах. Наличие световой индикации позволяет оперативно определить состояние реле без дополнительных приборов. Устройство не содержит опасных напряжений на внешних элементах - безопасно для обслуживания при отключенном питании.

Преимущества

• Встроенный датчик - не нужен внешний сенсор, экономия места и проводов
• Два режима работы - можно использовать как для осушения, так и для увлажнения воздуха
• Широкий диапазон питания (24–264 В AC/DC) - совместим с различными системами автоматизации
• Высокая коммутационная способность (16 А) - управляет большинством бытовых и промышленных нагрузок
• IP65 - надёжная защита даже в сырых помещениях, таких как холодильные камеры
• Работает при низких температурах - до –25 C, что важно для морозильных отделений

Ограничения применения

• Не предназначено для управления индуктивными нагрузками более 16 А - при превышении возможен износ контактов
• Не рекомендуется для установки в местах с прямым попаданием воды - хотя IP65 защищает от брызг, полное погружение недопустимо
• Не подходит для помещений с агрессивными газами (например, хлор, сероводород) - может повредить датчик
• Температурный диапазон ограничен - ниже –25 C или выше +50 C точность измерения снижается
• Не имеет функции таймера или гистерезиса с регулировкой - задержка включения/выключения фиксирована

Примеры использования

• В холодильной камере: при достижении 70 % влажности реле включает осушитель, при снижении до 55 % - отключает.
• В типографии: при падении влажности ниже 40 % реле активирует увлажнитель, чтобы бумага не деформировалась.
• В теплице: в режиме увлажнения реле включает распылитель при уровне ниже 60 %, выключает при 75 %.
• На складе древесины: реле поддерживает влажность на уровне 12–15 %, предотвращая растрескивание материала.

Практические советы

• Выбирайте режим работы (осушение/увлажнение) перед первым включением - меняется путём переключения контакта (NO или NC) на нагрузку
• Установите порог влажности с учётом технологических требований вашего процесса - слишком узкий диапазон вызовет частые переключения
• Проверьте посадочное место перед монтажом - размеры корпуса должны точно совпадать с отверстием в панели
• Не располагайте реле рядом с источниками тепла (обогреватели, двигатели) - это исказит показания датчика
• При длительной работе в условиях высокой запылённости периодически протирайте корпус - пыль может забивать вентиляционные отверстия
• Для управления мощным оборудованием (более 10 А) всегда применяйте промежуточный магнитный пускатель - продлит срок службы контактов реле RH-1
