Реле времени NTE8-M1 ( регулир. уставка задержка времени) AC230B (R) | 258695 CHINT

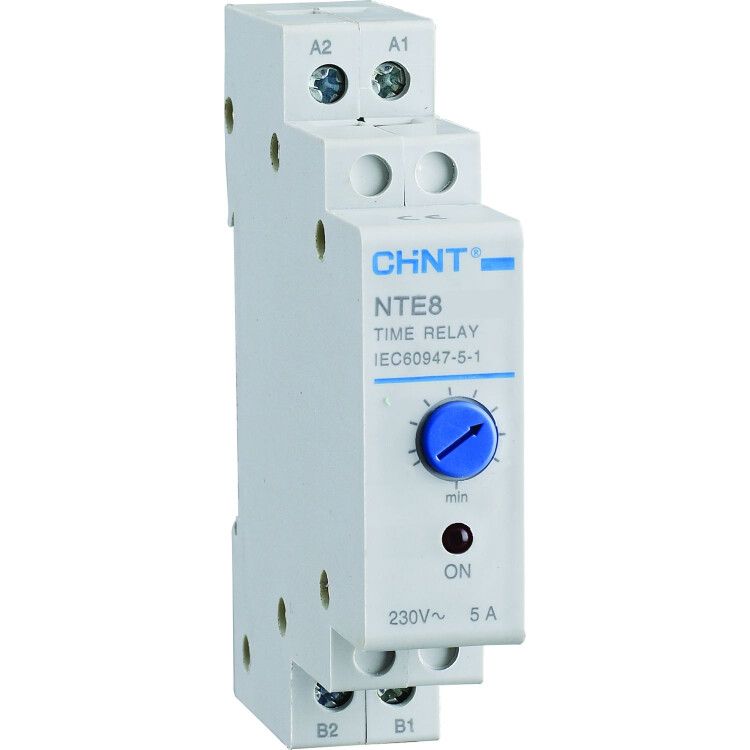

Реле времени NTE8-M1 (регулируемая уставка задержки времени) AC230В (R) от CHINT предназначено для точного управления временными интервалами в системах автоматизации - например, включением света, вентиляции или нагревательных устройств после заданной паузы. Устройство работает от сети 230 В переменного тока и имеет один переключающий контакт, что делает его надёжным решением для промышленных и бытовых задач.

Назначение и область применения

Реле времени NTE8-M1 (регулируемая уставка задержки времени) AC230В (R) используется там, где требуется включение или отключение нагрузки с определённой задержкой после подачи питания. Подходит для систем: освещения (например, постепенное включение света в коридорах), вентиляции (продувка после остановки оборудования), кондиционирования, отопления и других автономных циклов. Применяется в щитах управления, на производстве, в жилых домах и коммерческих зданиях.

Технические характеристики

• Тип тока: переменный (AC), 230 В
• Номинальный ток контактов: 5 А
• Категория применения: AC-15 (для управляемых нагрузок с индуктивным характером, например, катушки реле, малые двигатели)
• Диапазон регулируемой задержки: четыре предустановленных диапазона - 0,1–10 с, 12–120 с, 48–480 с, 0,5–5 мин
• Точность настройки: +-1%
• Потребляемая мощность: ≤1 ВА
• Контакт: 1 переключающий (тип B/M1/M2) - замыкает и размыкает цепь одновременно
• Напряжение срабатывания: 0,85–1,10 × U_s
• Механический ресурс: 1000 циклов включения/выключения
• Электрический ресурс: 100 циклов при номинальном токе
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли, не для открытых помещений)
• Габариты: ширина 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная промышленная рейка)

Совместимость и монтаж

Реле времени NTE8-M1 (регулируемая уставка задержки времени) AC230В (R) совместимо со всеми типами DIN-реек 35 мм, используемых в распределительных щитах. Для подключения используются клеммы на передней панели - фаза L, ноль N, выход к нагрузке. Нагрузка должна быть не выше 5 А и соответствовать категории AC-15. Не рекомендуется использовать с емкостными или светодиодными нагрузками без проверки совместимости. Контакты не рассчитаны на высокие импульсные токи (например, стартеры двигателей).

Безопасность и стандарты

Реле соответствует требованиям к безопасности для устройств управления в электроустановках до 1000 В переменного тока. Степень защиты IP20 обеспечивает безопасность при установке внутри закрытых щитов. Категория применения AC-15 гарантирует надёжное коммутирование индуктивных нагрузок, таких как реле, соленоиды и малые электромоторы. Соответствие нормам EN 60730-1 и IEC 60730-2-1.

Преимущества

• Высокая точность настройки (+-1%) позволяет точно планировать временные циклы
• Четыре диапазона задержки покрывают большинство практических задач - от нескольких секунд до 5 минут
• Низкое энергопотребление (≤1 ВА) снижает нагрузку на источник питания
• Компактная ширина 18 мм экономит место в щите
• Переключающий контакт (M1) даёт гибкость: можно управлять двумя цепями - включить одну, отключить другую

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Запрещено применять с токами выше 5 А - возможен перегрев и повреждение контактов
• Не подходит для частых включений (более 100 циклов в час) - срок службы контактов ограничен
• Не работает с постоянным током (DC) - только переменный ток 230 В
• Не рекомендовано использование с высокоёмкостными нагрузками (большие конденсаторы) или светодиодными драйверами без дополнительной защиты

Примеры использования

• Освещение в туалете: свет включается через 5 секунд после открывания двери и выключается через 2 минуты после закрывания
• Вентиляция в кухне: вытяжка продолжает работать 3 минуты после отключения плиты
• Обогреватель: включается за 10 минут до начала рабочего дня
• Автоматическая система полива: насос запускается через 15 секунд после активации контроллера

Практические советы

• Выбирайте диапазон задержки ближе к нужному значению - чем меньше шаг настройки, тем точнее результат
• При монтаже в щиту оставьте свободное пространство вокруг устройства - он немного греется при длительной работе
• Проверяйте посадочный диаметр провода: клеммы рассчитаны на медные жилы до 2,5 мм2
• Если нагрузка имеет большой пусковой ток (например, двигатель), убедитесь, что он не превышает 5 А - иначе выбирайте реле с большим токовым рейтингом
• NTE8-M1 (регулируемая уставка задержки времени) AC230В (R) легко заменяется аналогичными моделями серии NTE8 - все имеют одинаковый корпус и крепление
