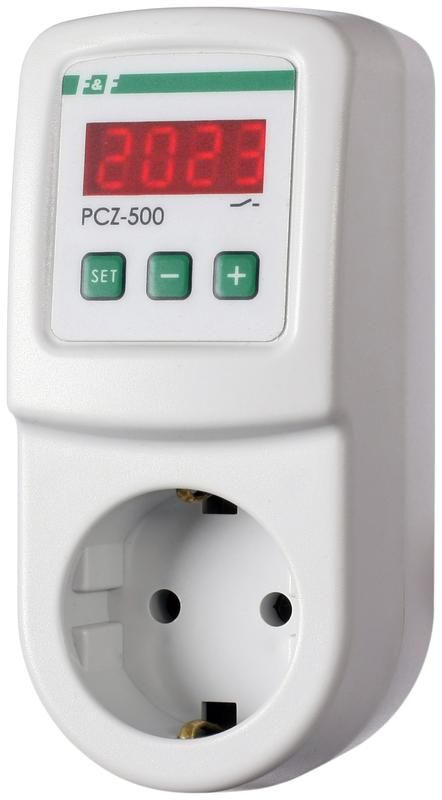

Реле времени PCZ-500 1 канал-100 пар включ./выключ.; суточн./недел. циклы работы; функция напряжения; тип корпуса вилка-розетка F&F EA02.002.012 Евроавтоматика

Реле времени Евроавтоматика ea02.002.012 - это встраиваемое устройство с вилочно-розеточным корпусом, предназначенное для автоматического управления нагрузкой по расписанию: включение и отключение в заданные часы суток, с возможностью настройки суточных и недельных циклов. Устройство также выполняет функцию реле напряжения, защищая оборудование от скачков сети.

Назначение и область применения

Реле времени Евроавтоматика ea02.002.012 используется для автоматизации включения и отключения бытовых и промышленных устройств по заранее заданному графику. Подходит для контроля освещения, систем вентиляции, насосов, нагревательного оборудования, конвейеров и других нагрузок, требующих точного временного управления. Особенно эффективно в условиях, где требуется ежедневная или недельная программа работы - например, в офисах, складах, теплицах, автосервисах.

Технические характеристики

• Тип устройства: реле времени с функцией реле напряжения
• Количество выходов: 1 (одноканальное)
• Тип контакта: нормально разомкнутый (1NO)
• Номинальный ток: 16 А
• Номинальное напряжение: 220 В переменного тока (AC)
• Диапазон рабочего напряжения: 150–300 В AC
• Диапазон выдержек времени: от 1 минуты до 7 суток
• Дискретность установки: 1 минута
• Функции: суточные и недельные циклы, мигание (пауза и импульс), формирование импульсов
• Память: 200 ячеек для хранения программ
• Индикация: LED-дисплей с отображением текущего времени и состояния
• Способ монтажа: встраиваемый, через вилко-розеточный интерфейс
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в закрытых помещениях

Совместимость и монтаж

Реле времени Евроавтоматика ea02.002.012 устанавливается прямо в стандартную розетку 220 В. Нагрузка подключается через вилку, вставляемую в само реле. Это исключает необходимость в сложном монтаже - достаточно вставить устройство в розетку, а затем подключить прибор к его вилке. Для настройки программы используются кнопки на передней панели. Работает в двух режимах: автоматическом (по расписанию) и ручном (постоянное включение). Обязательно проверьте совместимость с сетью: напряжение должно находиться в пределах 150–300 В AC. Не используйте с постоянным током (DC) или при напряжении ниже 150 В.

Безопасность и стандарты

Реле времени соответствует требованиям европейских директив: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Защита IP20 обеспечивает безопасность от случайного прикосновения к контактам, но не предназначена для влажных сред. Устройство не следует использовать в местах с высокой влажностью, пылью или риском брызг воды - для таких условий нужны модели с IP44 и выше.

Преимущества

• Простота установки: не требует проводки - работает как обычный переходник
• Гибкая программируемость: можно задать до 7 дней расписания с точностью до минуты
• Защита от перепадов напряжения: встроенный реле напряжения отключает нагрузку при аварии в сети
• Яркий LED-дисплей: удобно видеть текущее время и состояние программы даже в темноте
• Поддержка мигания: позволяет создавать эффекты “вкл/выкл” для сигнализаций, рекламы, декора
• Большая ёмкость памяти: 200 ячеек позволяют сохранить несколько различных программ

Ограничения применения

• Не подходит для открытых помещений, уличного монтажа или зон с повышенной влажностью из-за IP20
• Не рассчитан на работу с мощными индуктивными нагрузками свыше 16 А (например, крупные двигатели без пускателя)
• Не имеет гальванической развязки между входом и выходом - нельзя применять там, где нужна изоляция цепей
• Запрещён монтаж рядом с источниками сильных ЭМИ (частые помехи могут сбивать программу)
• Не рекомендовано использование в условиях температуры ниже -25 C или выше +50 C

Примеры использования

• Освещение в офисе: включение в 8:00, выключение в 19:00, будние дни
• Обогрев теплицы: работа с 22:00 до 6:00, каждый день
• Вентилятор в цеху: включение каждые 3 часа по 10 минут (режим импульса)
• Автоматическая система полива: запуск по расписанию в 5:00 и 18:00, только по выходным
• Сигнальная лампа: мигание с паузой 1 сек - вкл/выкл для привлечения внимания

Практические советы

• Перед первым использованием сбросьте все настройки и установите правильное текущее время - это основа всех циклов
• Проверяйте, что нагрузка не превышает 16 А; для двигателей и трансформаторов лучше использовать внешний магнитный пускатель
• Не подключайте реле к удлинителю с несколькими ответвлениями - это снижает надёжность и увеличивает риск перегрузки
• Если реле часто сбрасывает программу - возможно, проблема с качеством сети; проверьте стабильность напряжения
• Для длительного хранения отключайте питание - это продлевает срок службы внутреннего аккумулятора часов
• При замене реле - всегда отключайте питание. Монтаж в розетку не делает устройство полностью безопасным при работе под напряжением
