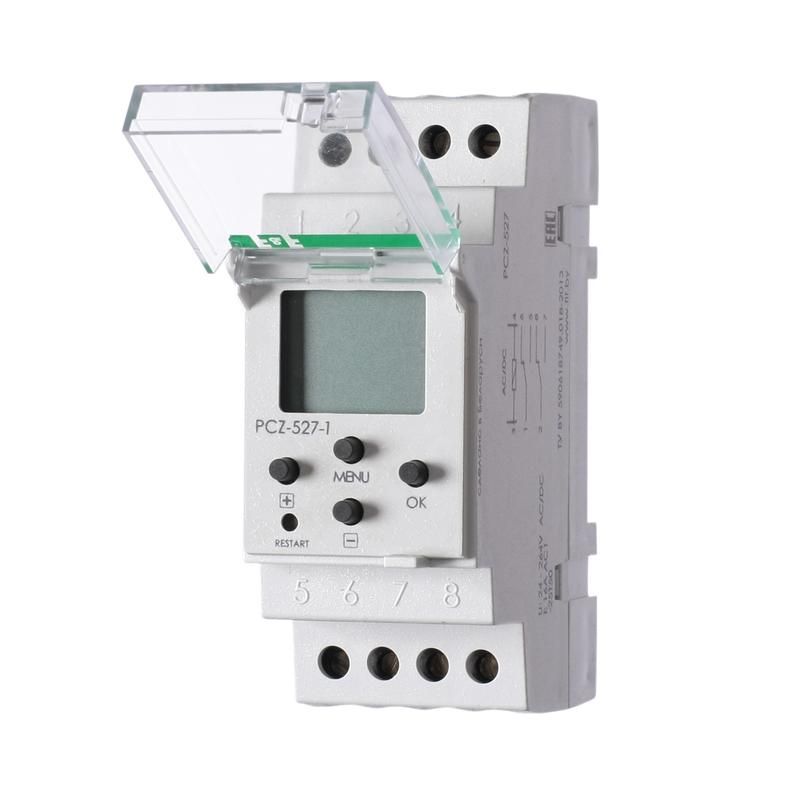

Реле времени астрономическое PCZ-527-1 суточн./недельн. 2мод.; 2 канала (режим работы настраивается для кажд. канала); ночн. перерыв; годов. программа; монтаж на DIN-рейке F&F EA02.002.017 Евроавтоматика

Реле времени астрономическое PCZ-527-1 от Евроавтоматика — это автоматическое устройство для управления освещением на основе расчёта восхода и заката солнца или по недельному графику. Устройство монтируется на DIN-рейку, питается от сети 24–264 В и подходит для систем уличного, промышленного и коммунального освещения.

Назначение и область применения

PCZ-527-1 используется для включения и отключения света в зависимости от времени года и географического положения объекта. Подходит для управления фонарями, рекламными щитами, архитектурным освещением, территориями предприятий, парков, дорог и других зон, где важно экономить энергию и точно соблюдать график работы.

Устройство работает в двух режимах: астрономическом (по реальному положению солнца) и недельном (по заданному расписанию). Каждый из двух каналов можно настроить независимо — например, первый канал управляет уличным освещением по астрономии, второй — внутренними светильниками по будним дням.

Технические характеристики

• Питание: 24–264 В переменного или постоянного тока (AC/DC) — совместимо с большинством сетей, включая бытовые и промышленные
• Максимальный коммутируемый ток: 2 А — подходит для нагрузок до 480 Вт при 240 В
• График работы: годовая программа с учётом изменения продолжительности дня
• Настройка геолокации: ввод широты и долготы для точного расчёта восхода/заката
• Ночной перерыв: возможность временного отключения нагрузки между двумя точками включения
• Временные интервалы: от 1 минуты до 7 суток — позволяет задавать сложные циклы
• Защита корпуса: IP20 — предохраняет от прикосновений и крупной пыли, но не от воды
• Климатическое исполнение: УХЛ4 — рассчитано на работу при температуре от −25°C до +40°C и повышенной влажности
• Подключение: винтовые клеммы — надёжная фиксация проводов
• Монтаж: на DIN-рейку 35 мм — стандартная установка в электрощитах

Совместимость и монтаж

PCZ-527-1 устанавливается на стандартную DIN-рейку в распределительном шкафу. Для подключения используются винтовые клеммы — достаточно зачистить провода на 6–8 мм и затянуть крепления. Нет необходимости в внешних датчиках или GPS — все данные вводятся вручную через меню устройства.

Устройство совместимо с любыми нагрузками до 2 А: лампы накаливания, светодиодные светильники, реле, маломощные двигатели. Не рекомендуется подключать мощные нагревательные элементы или высокотоковые системы — превышение тока вызовет отказ контактов.

Безопасность и стандарты

PCZ-527-1 соответствует директивам ЕС: 2014/30/EU (Электромагнитная совместимость) и 2014/35/EU (Низковольтное оборудование). Это гарантирует безопасную работу в условиях электромагнитных помех и соответствие требованиям к электрооборудованию.

Преимущества

• Два независимых канала — можно одновременно управлять разными типами нагрузок
• Автономная работа без интернета — всё считает внутри устройства по введённым координатам
• Годовая программа — не требует ежегодной перенастройки
• Ночной перерыв — снижает потребление энергии при неактивных периодах
• Широкий диапазон питания — работает даже при колебаниях напряжения
• Простой интерфейс — настройка осуществляется кнопками на передней панели

Ограничения применения

• Не предназначен для работы во влажной среде — IP20 не обеспечивает защиту от брызг и влаги; не устанавливать вне помещений без дополнительной защиты
• Максимальный ток 2 А — нельзя применять для управления мощными прожекторами, насосами или группами светильников суммарной мощностью выше 480 Вт
• Требуется ручной ввод координат — нет автопозиционирования, нужно знать точные широту и долготу объекта
• Нет резервного питания — при отключении электросети теряются настройки, если не установлен внешний источник бесперебойного питания

Примеры использования

• Уличное освещение парковой зоны — включается за 15 минут до заката, выключается после восхода, с ночным перерывом с 1:00 до 4:00
• Освещение офисного здания — первый канал: астрономический режим для входной группы, второй канал: включение по будним дням с 7:00 до 19:00
• Рекламные баннеры на трассе — включаются по астрономическому графику, отключаются в полночь для экономии
• Производственные территории — вечернее освещение площадки по недельной программе, без учета сезона

Практические советы

• Перед первым запуском обязательно введите точные географические координаты — ошибка в 1° влияет на время включения на 4–6 минут
• Проверьте максимальную нагрузку на каждый канал — лучше оставлять запас 20–30%, чтобы продлить срок службы контактов
• При использовании в холодных регионах (УХЛ4) убедитесь, что щит находится в отапливаемом помещении — при температуре ниже −25°C возможны сбои
• Для сохранения настроек при частых отключениях электричества используйте внешний БП на 24 В постоянного тока
• При замене старого таймера — проверьте, что новое реле PCZ-527-1 имеет аналогичные параметры тока и напряжения
