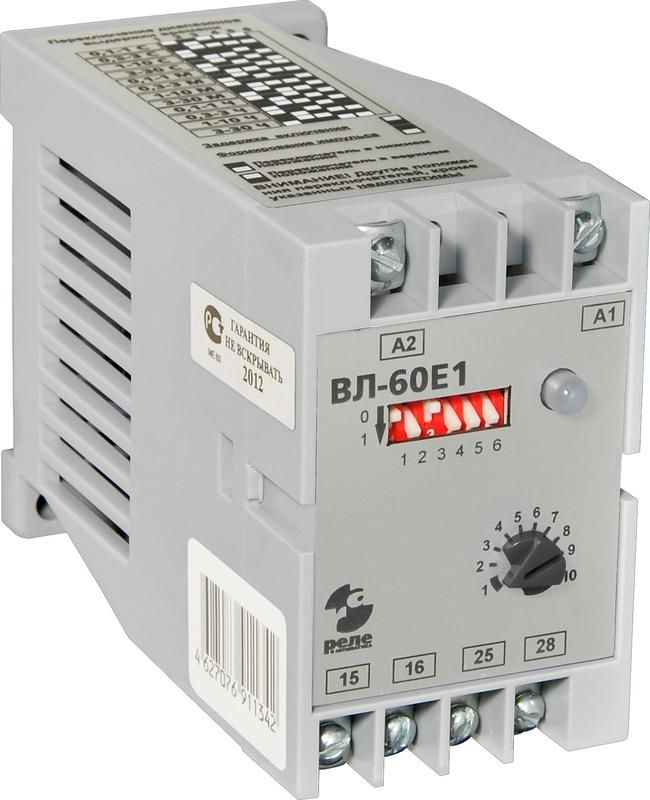

Реле времени ВЛ-60 Е1 0.1с...30ч 24...220В 50Гц/пост. и Автоматика A8223-76911342

Реле времени ВЛ-60Е1 от производителя Реле и Автоматика — устройство для точной автоматизации процессов с регулируемой задержкой от 0,1 секунды до 30 часов. Подходит для систем с любым типом питания — переменным или постоянным током от 24 до 220 В. Артикул a8223-76911342.

Назначение и область применения

Реле времени ВЛ-60Е1 используется там, где требуется точно контролировать временные интервалы включения или выключения оборудования. Применяется в системах автоматического управления: конвейерах, насосах, освещении, тепловых аппаратах, технологических линиях. Может работать как в однократном режиме (например, запуск через 5 минут после включения), так и в циклическом — генерируя импульсы фиксированной длительности.

Технические характеристики

• Питание: переменный ток AC 24–220 В / постоянный ток DC 24–220 В — работает на любом из них без перенастройки;
• Частота сети: 50 Гц (для переменного тока);
• Диапазон времени: от 0,1 секунды до 108 000 секунд (30 часов);
• Выходы: один замыкающий (НО) и один размыкающий (НЗ) контакт с задержкой;
• Метод установки времени: дискретный выбор диапазона через ДИП-переключатель + плавная настройка внутри диапазона с помощью потенциометра;
• Функции: задержка при включении (ON-delay), формирование импульса (pulse generation).

Совместимость и монтаж

Реле времени ВЛ-60Е1 устанавливается на DIN-рейку 35 мм. Клеммы предназначены для проводов сечением до 2,5 мм². Для подключения используйте кабели с надёжными зажимами — контакты рассчитаны на коммутацию нагрузки до 5 А. Обязательно соблюдайте полярность при подключении постоянного тока. Напряжение питания подаётся на входные клеммы U+, U− (или L/N для AC), управление происходит через сигнал на входе управления — сам реле не требует внешнего триггерного сигнала, активируется сразу после подачи питания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита корпуса IP20 — допускает работу только в закрытых щитах. Отсутствие сертификации по IEC 61810-1 указывается производителем — рекомендуется использовать в системах, где применение стандартизированных реле не является обязательным условием.

Преимущества

• Универсальное питание — не нужна отдельная схема для AC или DC;
• Широкий диапазон времени — покрывает задачи от микросекундных задержек до многочасовой автономной работы;
• Два типа функций в одном устройстве — экономия места и стоимости;
• Плавная настройка позволяет добиваться высокой точности без необходимости менять модуль;
• ДИП-переключатели обеспечивают наглядную и надёжную выборку диапазона даже в условиях ограниченной видимости.

Ограничения применения

• Не предназначен для частых включений более 1000 раз в час — возможен быстрый износ механических контактов;
• Не работает при температуре ниже −10 °C и выше +55 °C — требует защиты от экстремальных условий;
• Нет индикации состояния — невозможно определить текущую паузу или активность без внешних средств контроля;
• Не защищено от брызг воды и пыли — нельзя использовать вне шкафа без дополнительной герметизации;
• Не совместимо с емкостными или индуктивными нагрузками свыше 5 А — требуется использование промежуточного контактора.

Примеры использования

• Старт двигателя через 30 секунд после включения системы — предотвращает скачки тока;
• Автоматическое отключение света в помещении через 5 минут после последнего движения — энергосбережение;
• Генерация импульса 2 секунды каждые 10 минут для управления клапаном в системе орошения;
• Задержка включения вентилятора после старта печи — предотвращает перегрев теплообменника.

Практические советы

• Перед первым использованием проверьте положение ДИП-переключателя — неверный диапазон может исказить время задержки в десятки раз;
• Настройку лучше выполнять при включенном питании — изменение значения потенциометра влияет мгновенно;
• Если требуется большая надёжность — параллельно используйте реле времени ВЛ-60Е1 с визуальным индикатором или PLC;
• При работе с постоянным током убедитесь, что полярность подключена правильно — реле не повредится, но не будет работать;
• Для долгих задержек (>1 часа) учитывайте погрешность ±1%, особенно при колебаниях напряжения питания.
