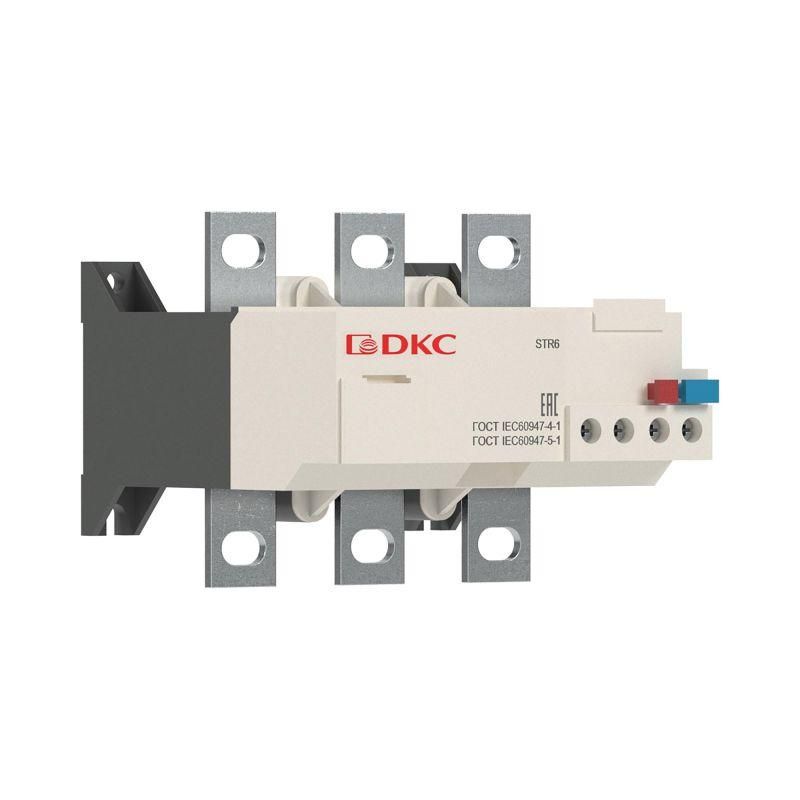

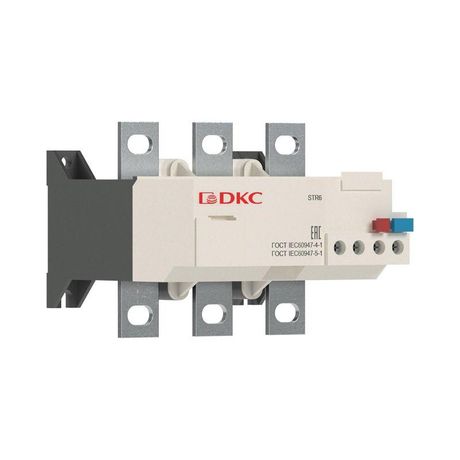

Реле тепловое STR6 48-80А 3P для DSC115-185 DKC (ДКС) STR6-185-0080

Реле STR6 48-80А 3P для DSC115-185 - это тепловое реле от бренда YON (группа DKC), предназначенное для защиты электродвигателей от перегрузки и потери фазы. Устройство совместимо с контакторами серии YON pro 115А–800А и применяется в промышленной автоматике, особенно там, где важна надежная защита трёхфазных двигателей.

Назначение и область применения

Реле STR6 48-80А 3P для DSC115-185 защищает электродвигатели от повреждений из-за длительного превышения тока (перегрузка) и от работы на двух фазах (потеря фазы). Подходит для одно- и трёхфазных двигателей мощностью, соответствующей токовой уставке 48–80 А. Часто используется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Тип: тепловое реле
• Токовая уставка: 48–80 А
• Фазность: 3P (трёхполюсное)
• Совместимость: с контактными модулями DSC115–DSC185
• Производитель: YON (группа DKC)
• Артикул: str6-185-0080

Совместимость и монтаж

Реле STR6 48-80А 3P для DSC115-185 устанавливается исключительно на контакторы серии DSC115–DSC185. Нельзя использовать с другими сериями контакторов - даже если они имеют аналогичный ток. Монтаж выполняется путём плотного защёлкивания на направляющие шины контактора. Перед установкой проверьте соответствие токовой уставки реле рабочему току двигателя. Настройка осуществляется вращением регулировочного колесика до нужного значения в пределах 48–80 А.

Безопасность и стандарты

Реле STR6 48-80А 3P для DSC115-185 соответствует международным требованиям к устройствам тепловой защиты электродвигателей. Произведено в рамках системы качества группы DKC, что гарантирует стабильную работу в условиях промышленной среды. Сертифицировано для применения в электроустановках напряжением до 690 В переменного тока.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллической системе
• Автоматическая или ручная кнопка восстановления после срабатывания
• Устойчивость к вибрациям и перепадам температур
• Монолитная конструкция снижает риск механических повреждений
• Интеграция с контактной группой DSC обеспечивает единый интерфейс и быстрый сервис

Ограничения применения

• Не предназначено для защиты двигателей с частотным преобразователем - требуются специализированные реле
• Не работает при импульсных нагрузках или кратковременных пусковых токах выше 80 А - допускаются только нормированные пуски
• Запрещена установка на контакторы вне серии DSC115–DSC185
• Не рекомендуется применять в средах с постоянной запылённостью выше IP54 без дополнительной защиты корпуса

Примеры использования

• Защита трёхфазного двигателя насоса на водозаборной станции с током 65 А
• Обеспечение отказоустойчивости конвейера в пищевой промышленности
• Стандартная защита вентилятора в HVAC-системе с током 72 А
• Подключение к контактору DSC165 через реле STR6 48-80А 3P для DSC115-185 в распределительном щите

Практические советы

• Перед заменой реле STR6 48-80А 3P для DSC115-185 обязательно сверьте ток двигателя с уставкой - выбирайте значение ближе к максимальному рабочему току, но не выше
• После срабатывания дождитесь остывания биметалла перед повторным включением - обычно требуется 5–15 минут
• Проверяйте состояние контактов и зажимов каждые 6 месяцев при интенсивной эксплуатации
• Если двигатель часто перегревается - проверьте вентиляцию, нагрев окружающей среды и правильность подключения проводов
• Для удобства обслуживания используйте реле с ручной кнопкой восстановления - так проще диагностировать причину срабатывания
