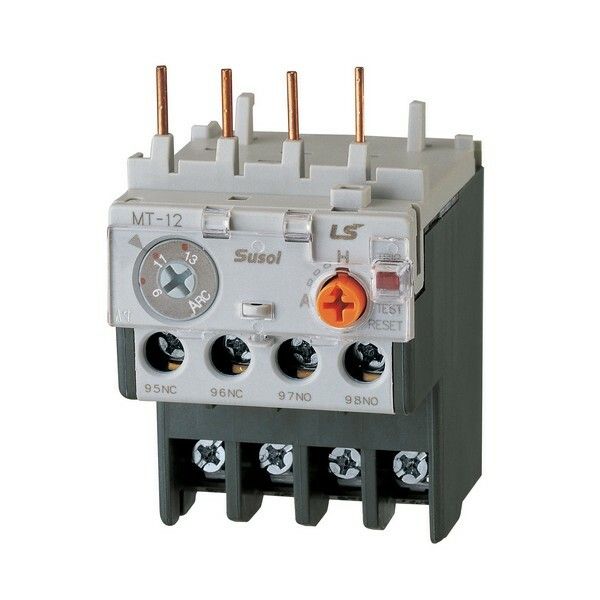

Реле защиты от перегрузки Metasol MT-12/3H 7.5А 6-9А SCREW LS Electric 1319001100 LSIS

Реле защиты от перегрузки 7.5A 6–9A с винтовым соединением от LS Electric - устройство для автоматического отключения электродвигателя при опасных нагрузках, обеспечивая надёжную защиту от перегрева и отказов. Артикул 1319001100 подходит для установки в силовые щиты и пускатели промышленного оборудования.

Назначение и область применения

Реле защиты от перегрузки 7.5A 6–9A с винтовым соединением защищает электродвигатели и другие потребители переменного тока от повреждений из-за:

• перегрузки - когда ток превышает допустимый уровень;
• обрыва одной из фаз - что вызывает неравномерный нагрев обмоток;
• слишком долгого пуска - например, при затруднённом запуске двигателя;
• заклинивания ротора - когда двигатель работает под нагрузкой, но не вращается.

Устройство применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Ток уставки: регулируется в пределах 6–9 А - позволяет настроить чувствительность под конкретный двигатель;
• Номинальный ток: 7,5 А - среднее значение диапазона, соответствует типичным мощностям двигателей до ~4 кВт;
• Тип расцепителя: биметаллический - реагирует на температурное воздействие от тока, медленно прогревается и отключает цепь при длительной перегрузке;
• Тип соединения: винтовые зажимы - обеспечивают прочное и надёжное подключение проводов без необходимости специальных инструментов;
• Исполнение: тип МТ - соответствует стандартному классу тепловой защиты для промышленных применений;
• Работает в сетях переменного тока - не предназначен для постоянного тока.

Совместимость и монтаж

Реле защиты от перегрузки 7.5A 6–9A с винтовым соединением совместимо с контактными пускателями серии LC1D от LS Electric и аналогичными моделями других производителей с подходящими габаритами. Устанавливается на DIN-рейку 35 мм. Подключение осуществляется через винтовые клеммы - рекомендуется использовать многожильные провода с наконечниками для надёжного контакта. Перед монтажом проверьте соответствие тока двигателя диапазону 6–9 А и выставите уставку на нужное значение.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2 - гарантирует безопасность и надёжность в промышленных условиях. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Механическая надёжность - биметаллический расцепитель не требует внешнего питания и работает даже при отсутствии напряжения в сети;
• Простота настройки - уставка тока легко регулируется вручную без дополнительных приборов;
• Стандартная форма и размер - легко заменяется на аналогичные устройства других брендов;
• Защита от нескольких видов аварий - одно устройство решает несколько задач одновременно.

Ограничения применения

• Не подходит для защиты аппаратов с импульсными нагрузками - например, частотных преобразователей или сварочных машин;
• Не обеспечивает защиту от короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителя перед реле;
• Чувствительно к окружающей температуре - при работе в сильно нагретых помещениях возможны ложные срабатывания;
• Не имеет индикации срабатывания - необходимо визуально проверять положение рычага после отключения.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 3 кВт с рабочим током 8 А;
• Обеспечение безопасности конвейера на пищевом производстве с периодическими перегрузками;
• Подключение к пускателю LC1D25 в шкафу управления насосной станцией;
• Замена старого термореле в существующих системах без изменения схемы подключения.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя мультиметром - выбирайте уставку ближе к верхней границе, но не выше 9 А;
• После каждого срабатывания дайте реле остыть минимум 5 минут перед повторным включением - чтобы избежать преждевременного износа;
• При использовании в условиях высокой влажности или пыли используйте дополнительную защитную крышку или корпус IP54;
• Артикул 1319001100 от LS Electric можно заменить на аналоги от LSIS - они имеют одинаковое внутреннее устройство и крепление.
