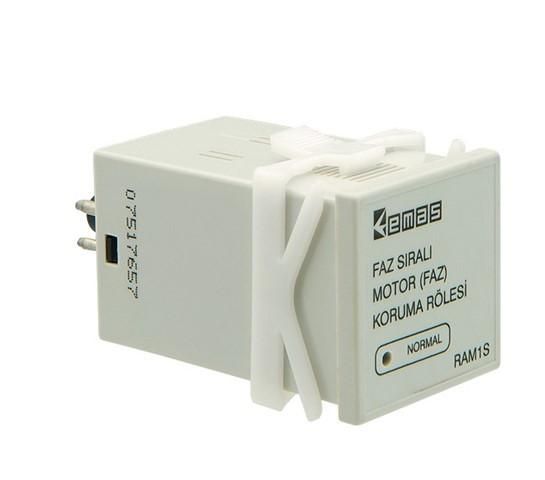

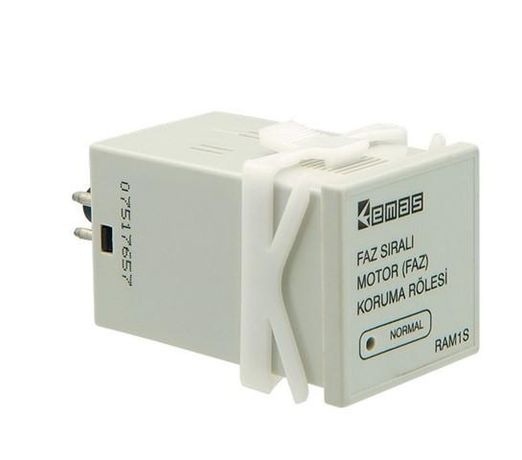

Реле защиты двигателя 3х380В от обрыва и перекоса фаза 18% EMAS RAM1S

Реле защиты двигателя от обрыва и перекоса фаз 3 x 380В от бренда EMAS с артикулом RAM1S предназначено для защиты трёхфазных электродвигателей от аварийных режимов - потери одной из фаз или неравномерной нагрузки между фазами. Устройство надёжно работает в промышленных условиях при напряжении 380 В и токе до 5 А.

Назначение и область применения

Реле RAM1S защищает электродвигатели от повреждений, вызванных обрывом фазы или её перекосом - ситуациями, которые часто возникают при неисправностях в сети, плохих соединениях или отказе одного из автоматических выключателей. Когда одна из фаз пропадает или становится значительно слабее других, двигатель продолжает работать на двух фазах, что приводит к перегреву и выходу из строя. Реле RAM1S отключает питание до того, как двигатель успеет повредиться.

Подходит для установки в системах управления насосами, компрессорами, вентиляторами, конвейерами и другим оборудованием с трёхфазными двигателями, работающими в цикличном режиме.

Технические характеристики

• Рабочее напряжение: 3 × 380 В переменного тока
• Номинальный рабочий ток: 5 А
• Максимальная коммутируемая мощность: 1250 ВА
• Частота: 50–60 Гц
• Диапазон допустимых напряжений: 85–100 % от номинала (323–380 В)
• Потребляемая мощность: максимум 2 Вт
• Контакты: один нормально замкнутый контакт (1CO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Электрический ресурс: 100 000 операций включения/выключения
• Механический ресурс: 1 000 000 операций
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли

Совместимость и монтаж

RAM1S устанавливается в распределительную коробку или щит управления последовательно с катушкой контактора, который управляет питанием двигателя. Для работы требуется подключение всех трёх фаз питания через входные клеммы устройства. Выходной контакт (1CO) подключается в цепь управления контактора - при срабатывании он размыкает цепь, и контактор отключает двигатель.

Не требует внешнего питания - работает от сети 380 В. Подключение выполняется винтовыми зажимами. Сечение провода до 2,5 мм2 рекомендовано для входных и выходных цепей.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP30. Отсутствие сертификатов CE или UL в предоставленных данных не позволяет гарантировать соответствие европейским или американским стандартам. Применяйте в рамках внутренних регламентов предприятия.

Преимущества

• Высокая механическая долговечность - способно выдерживать более миллиона срабатываний без ремонта
• Использование контактов AgNi обеспечивает стабильную работу даже при частых включениях и высоких импульсных нагрузках
• Низкое энергопотребление - всего 2 Вт, не нагружает сеть управления
• Простой монтаж и отсутствие необходимости в настройке - устройство готово к работе сразу после подключения

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможна потеря точности срабатывания
• Защита IP30 исключает использование во влажных, запылённых или открытых помещениях - необходимо помещать в закрытые шкафы
• Не реагирует на перегрузку по току - только на обрыв и перекос фаз; для комплексной защиты нужен дополнительно тепловое реле или защитный модуль
• Не подходит для сетей постоянного тока - работает только на переменном токе 50–60 Гц

Примеры использования

• Промышленный насос в водопроводной станции - предотвращает выход из строя двигателя при обрыве фазы в силовой линии
• Конвейер на пищевом производстве - защищает мотор от перекоса фаз, вызванного несимметричным подключением трёхфазной сети
• Воздухоохладитель в цеху - обеспечивает безопасное отключение при сбое в одном из фазных проводов

Практические советы

• Перед установкой проверьте, что все три фазы имеют равное напряжение - реле чувствительно именно к дисбалансу, а не к абсолютному значению
• Учитывайте посадочные габариты: устройство рассчитано на монтаж на DIN-рейку шириной 35 мм - совместимо со стандартными шкафами
• Проверяйте состояние контактов в цепи управления каждые 6 месяцев - особенно при частых срабатываниях
• Не используйте RAM1S в качестве основного выключателя - он лишь сигнализирует и отключает через контактор, не рассчитан на коммутацию нагрузки двигателя напрямую
