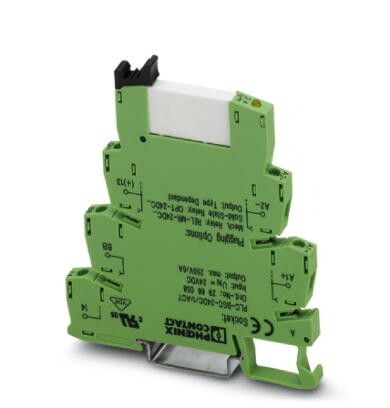

Релейный модуль PLC-RSC- 24DC/ 1/ACT | 2966210 Phoenix Contact

Релейный модуль PLC-RSC-24DC/1/ACT от Phoenix Contact предназначен для коммутации слаботочных управляющих сигналов в системах автоматизации. Модуль работает от постоянного тока, имеет один нормально разомкнутый контакт и встроенную розетку для быстрого подключения - идеален для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

PLC-RSC-24DC/1/ACT используется для управления нагрузками в системах автоматизации, где требуется изолированное переключение сигнала. Подходит для работы с контроллерами PLC, панелями оператора, датчиками и другим оборудованием, выдающим управляющий сигнал постоянного тока. Применяется в промышленной автоматике: на конвейерах, в системах управления насосами, клапанами, световой сигнализацией и маломощными исполнительными механизмами.

Технические характеристики

• Род тока включения: постоянный ток (DC)
• Номинальное напряжение питания цепи управления: 18,5 В DC
• Тип контакта: одинарный нормально разомкнутый (НО) - 1 контакт
• Количество нормально замкнутых (НЗ) контактов: 0
• Характеристика переключения: моностабильный (срабатывает при подаче напряжения, возвращается в исходное состояние при её снятии)
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• В комплекте: розетка для быстрой установки на DIN-рейку

Совместимость и монтаж

PLC-RSC-24DC/1/ACT совместим с любыми устройствами, которые выдают управляющее напряжение в пределах 18,5 В постоянного тока. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются до 2,5 мм2. Розетка в комплекте позволяет легко менять модуль без отсоединения проводов. Обязательно проверьте соответствие полярности при подключении управления - неверная полярность не повредит устройство, но не обеспечит срабатывание.

Безопасность и стандарты

PLC-RSC-24DC/1/ACT соответствует требованиям безопасности EN 61810-1 и IEC 61810-1 для реле промышленного назначения. Напряжение коммутируемых цепей не указано - необходимо соблюдать рекомендации производителя по максимальным значениям тока и напряжения в нагрузке. Не используйте для высоких мощностей - модуль рассчитан только на управление, а не на прямую коммутацию силовых цепей.

Преимущества

• Удобная розетка в комплекте - ускоряет замену и обслуживание
• Чёткая спецификация: только один НО-контакт, что снижает риск ошибочного подключения
• Фиксация на DIN-рейке надёжная, без дополнительных креплений
• Изготовлен компанией Phoenix Contact - известной своей долговечностью и качеством сборки

Ограничения применения

• Не предназначена для переменного тока - работает только с постоянным напряжением 18,5 В
• Отсутствуют НЗ-контакты - нельзя использовать там, где нужна аварийная блокировка по принципу “нормально замкнуто”
• Защита IP20 - не подходит для влажных, пыльных или открытых помещений
• Не рассчитана на большие токи - применяется только для управления, а не для прямой коммутации двигателей или нагревателей

Примеры использования

• Подключение выхода PLC к кнопке старта станка через 1-канальный релейный модуль
• Управление светодиодной индикацией по сигналу от терморегулятора
• Активация зуммера при достижении заданного уровня в баке
• Передача сигнала от датчика наличия детали к HMI-панели

Практические советы

• Проверяйте напряжение управления перед подключением - превышение 18,5 В может вызвать некорректную работу или повреждение катушки
• При использовании длинных проводов между источником и модулем учитывайте потери напряжения - они могут не позволить реле сработать
• Для защиты от импульсных помех в индуктивных нагрузках (например, катушках клапанов) рекомендуется параллельно подключать демпферный диод
• PLC-RSC-24DC/1/ACT - это модуль управления, а не силовое реле. Если вам нужно включать лампы или двигатели - выбирайте реле с более высокими коммутационными параметрами
• Артикул 2966210 - единственный номер для заказа этого конкретного модуля. Не путайте с другими версиями серии RSC, отличающимися по напряжению или числу контактов
