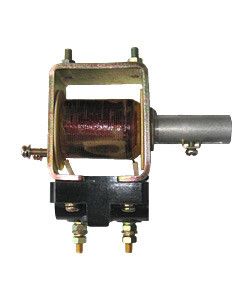

Реле максимального тока РЭО-401 2ТД УХЛ3 100А с блок-контактом Электротехник ET519688

Реле максимального тока РЭО-401 2ТД УХЛ3 100А с блок-контактом - это устройство для автоматической защиты электродвигателей от перегрузок и коротких замыканий. Выпускается компанией Электротехник, артикул et519688. Подходит для работы в промышленных условиях с температурой до -40 C и повышенной влажностью.

Назначение и область применения

Реле максимального тока РЭО-401 2ТД УХЛ3 100А с блок-контактом защищает электродвигатели от повреждений, вызванных превышением допустимого тока. Применяется в цепях с частотой 50 Гц для:

• электродвигателей постоянного тока;
• асинхронных двигателей с фазным ротором переменного тока.

Устройство устанавливается в силовые щиты, пускатели и распределительные пункты, где требуется надёжная защита моторов на производстве, в насосных станциях, на конвейерах и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 100 А - предельный ток, при котором реле сохраняет работоспособность; срабатывает при превышении этого значения.
• Исполнение: УХЛ3 - соответствует ГОСТ 15150, рассчитано на работу при температурах от -40 C до +40 C и в условиях повышенной влажности.
• Количество полюсов: 2ТД - два тепловых элемента для защиты двух фаз, что позволяет контролировать ток в многополюсных цепях.
• Наличие блок-контакта - механический контакт, который сигнализирует о срабатывании реле и может использоваться для управления световой/звуковой сигнализацией или отключения цепи управления.
• Конструкция: собрано на общей скобе - все компоненты (электромагнитные системы и блок-контакт) жестко закреплены, исключая сдвиги и ослабление соединений при вибрации.

Совместимость и монтаж

Реле РЭО-401 2ТД УХЛ3 100А с блок-контактом монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения используются винтовые зажимы - провода сечением до 25 мм2. Блок-контакт имеет два вывода, которые подключаются к цепям управления или сигнализации. Перед установкой проверьте соответствие номинала тока (100 А) нагрузке двигателя - не используйте для токов выше 100 А, даже кратковременно.

Безопасность и стандарты

Реле РЭО-401 2ТД УХЛ3 100А с блок-контактом соответствует требованиям ГОСТ 15150 по климатическому исполнению УХЛ3. Конструкция обеспечивает безопасную работу в помещениях с классом защиты IP20. Напряжение коммутируемых цепей блок-контакта не регламентировано - рекомендуется использовать только для слаботочных цепей (до 250 В переменного тока или 125 В постоянного тока).

Преимущества

• Высокая надёжность благодаря механической конструкции - нет электронных компонентов, чувствительных к помехам.
• Стабильная работа в широком диапазоне температур - подходит для холодных цехов и открытых площадок.
• Интегрированный блок-контакт упрощает схему аварийной сигнализации - не требует внешних реле-посредников.
• Простота диагностики: при срабатывании положение рычага сразу указывает на причину отключения.

Ограничения применения

• Не применяется для защиты однофазных двигателей без трёхфазного питания - реле рассчитано на три фазы, хотя активны только две (2ТД).
• Не подходит для быстропеременных режимов - например, частых пусков более 6–8 раз в час, так как тепловые элементы не успевают остыть.
• Не используется в сетях с частотой отличной от 50 Гц - точность срабатывания снижается.
• Блок-контакт не предназначен для коммутации мощных нагрузок - только для сигналов и управления.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере в пищевой промышленности.
• Автоматическое отключение насоса при заклинивании крыльчатки в канализационной станции.
• Комплексная защита привода вентилятора в холодильном цехе с низкими температурами.

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя не превышает 100 А - при превышении выбирайте другую модель.
• При монтаже на DIN-рейку плотно затяните крепления - вибрация может ослабить контакты.
• Подключайте блок-контакт через предохранитель 1 А - это защитит цепь сигнализации от КЗ.
• После срабатывания реле РЭО-401 2ТД УХЛ3 100А с блок-контактом необходимо вручную вернуть рычаг в исходное положение - автоматического восстановления нет.
• Не устанавливайте рядом с источниками сильного нагрева - это влияет на точность теплового срабатывания.
