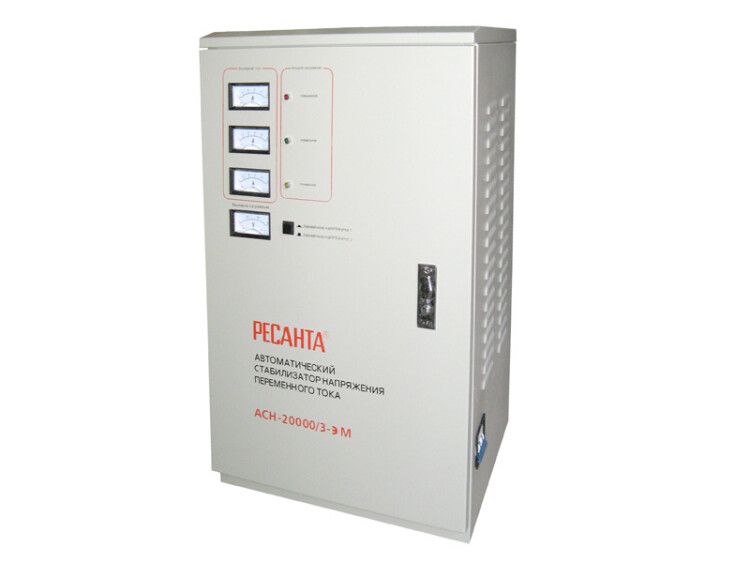

Стабилизатор напряжения АСН-20000/3 3ф 20кВт IP20 электромех. Ресанта 63/4/6 Huter

Трёхфазный стабилизатор напряжения Ресанта АСН-20000/3 20кВт IP20 электромеханический обеспечивает стабильное выходное напряжение 380 В для оборудования, чувствительного к колебаниям сети. Устройство предназначено для промышленных объектов, где требуется надёжная работа трёхфазных двигателей, станков и другого силового оборудования.

Назначение и область применения

Стабилизатор Ресанта АСН-20000/3 20кВт IP20 электромеханический используется для защиты трёхфазных потребителей от просадок и перепадов напряжения в пределах 240–430 В. Подходит для установки на производствах, в цехах, на складах, в логистических комплексах и других местах с нестабильным электроснабжением. Особенно эффективен там, где работают насосы, компрессоры, конвейеры, сварочные аппараты и другие устройства с высокой пусковой нагрузкой.

Технические характеристики

• Тип стабилизации: электромеханический - регулирование осуществляется перемещением щётки по автотрансформатору;
• Номинальная мощность: 20 кВт (20 000 ВА);
• Номинальный ток: 44 А - максимальная допустимая нагрузка на каждую фазу;
• Входное напряжение: 240–430 В - устройство работает при отклонениях от нормы до +-25%;
• Выходное напряжение: 380 В +-2% - точность стабилизации соответствует требованиям большинства промышленных приборов;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Управление: три цифровых дисплея - отображают напряжение по каждой из трёх фаз в реальном времени;
• Защита: автоматическое отключение при превышении порога входного напряжения, восстановление работы после нормализации;
• Охлаждение: естественная вентиляция через боковые отверстия - принудительное охлаждение отсутствует.

Совместимость и монтаж

Стабилизатор Ресанта АСН-20000/3 20кВт IP20 электромеханический подключается к трёхфазной сети 380 В через клеммы на задней панели. Монтаж выполняется на жесткой поверхности - стационарно на стене или полу. Кабельный ввод требует соблюдения сечения провода не менее 10 мм2 для медного провода (для тока 44 А). Обязательно заземление корпуса. Устройство не имеет встроенных автоматов - необходимо устанавливать внешний защитный автоматический выключатель на 50–63 А. Не рекомендуется монтировать рядом с источниками тепла, влаги или в условиях постоянной запылённости.

Безопасность и стандарты

Стабилизатор Ресанта АСН-20000/3 20кВт IP20 электромеханический соответствует требованиям безопасности ГОСТ Р 50030.2 и ГОСТ 14254. Защита от перегрузок и перегрева реализована механическими термореле и электронными схемами. Отключение при превышении напряжения предотвращает повреждение подключённого оборудования. Наличие IP20 исключает доступ к токоведущим элементам при открытой дверце, но не защищает от попадания пыли или жидкости - использование вне закрытых шкафов не допускается.

Преимущества

• Высокая точность стабилизации +-2% - минимизирует риск отказов чувствительной электроники;
• Механическая надёжность - отсутствие сложной импульсной электроники снижает вероятность поломок;
• Индикация по всем трём фазам - позволяет оперативно выявить перекос или обрыв;
• Автоматическое восстановление работы - не требует вмешательства персонала после нормализации напряжения;
• Металлический корпус - обеспечивает долговечность и экранирование от ЭМИ.

Ограничения применения

• Не применяется во влажных помещениях, на улице или в условиях повышенной запылённости - IP20 недостаточно;
• Запрещена работа при температуре ниже 0 C - возможна потеря смазки в механизме и замедление реакции;
• Не подходит для нагрузок с высоким коэффициентом гармоник (например, частотные преобразователи) - может вызвать перегрев;
• Время реакции - около 1–2 секунды; не подходит для очень быстродействующих систем (например, медицинского оборудования);
• Физические габариты и вес - устройство массивное, требует прочного места установки и помощи при монтаже.

Примеры использования

• Цех с линией металлорежущих станков - стабилизация напряжения предотвращает сбои в работе ЧПУ;
• Логистический склад с конвейерами и подъёмниками - защита от просадок при одновременном запуске нескольких двигателей;
• Производственный участок с компрессорами и насосами - продлевает срок службы электродвигателей;
• Объекты с автономным энергообеспечением (генераторы) - компенсирует нестабильность выходного напряжения.

Практические советы

• Перед подключением проверьте соответствие входного напряжения диапазону 240–430 В - при выходе за границы стабилизатор отключится;
• Выбирайте автоматический выключатель с характеристикой D (для высоких пусковых токов) и номиналом 50–63 А;
• Регулярно очищайте вентиляционные отверстия от пыли - даже при IP20 грязь может забивать воздуховоды и вызывать перегрев;
• Не используйте стабилизатор совместно с UPS - возможны конфликты по управлению питанием;
• При длительной работе на пределе мощности (более 18 кВт) контролируйте температуру корпуса - при нагреве выше 50 C рекомендовано снижение нагрузки.
