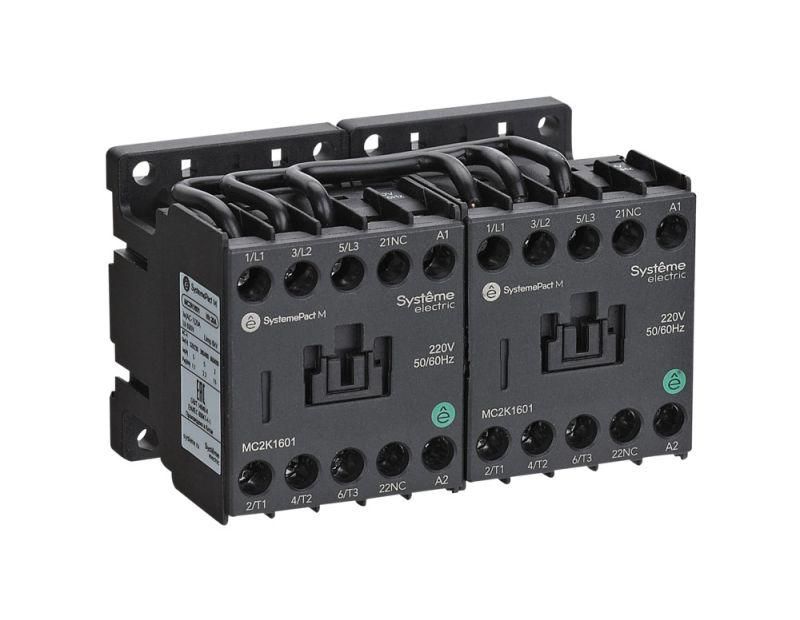

РЕВЕРСИВНЫЙ КОНТАКТОР MC2K 16A 1НЗ AC380V 50/60Hz | MC2K1601Q7 Systeme Electric APC

Контактор реверсивный 16А 1 нормально-открытый AC380V 50/60Hz MC2K от Systeme Electric - устройство для переключения направления вращения трёхфазных двигателей. Монтируется на DIN-рейку, совместим с аксессуарами Schneider Electric и рассчитан на длительную работу в промышленных условиях. Артикул mc2k1601q7 соответствует серийному решению SystemePact MCP.

Назначение и область применения

Контактор реверсивный MC2K предназначен для управления трёхфазными асинхронными двигателями, требующими изменения направления вращения. Подходит для применения в системах автоматизации: конвейерах, насосах, вентиляторах, станках с ЧПУ, подъёмниках и других устройствах, где требуется реверсивный режим работы. Устройство обеспечивает безопасное коммутирование нагрузки до 7,5 кВт при напряжении 380 В.

Технические характеристики

• Номинальный ток: 16 А (AC3)
• Напряжение управления: 380 В переменного тока (AC), частота 50/60 Гц
• Количество полюсов: 3P (три главных контакта)
• Количество вспомогательных контактов: 1 нормально-открытый (НО)
• Мощность коммутируемой нагрузки: до 7,5 кВт
• Способ монтажа: на DIN-рейку (по стандарту EN 60715) или крепление винтами на монтажной плате
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Контактор MC2K устанавливается на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация винтами на плоской поверхности - удобно при компактном монтаже в шкафах. Для полноценной реверсивной схемы требуется два таких контактора: один для прямого, второй - для обратного направления вращения. Обязательно используйте механическую блокировку между контактами, чтобы избежать одновременного включения. Серия MC2K совместима с реле перегрузки MR2K (диапазон 0,1–13 А) и другими аксессуарами Schneider Electric, такими как кнопочные посты, временные реле и сигнализаторы состояния.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1. Защита IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешней среды - установка обязательна внутри закрытых распределительных щитов. Применение в помещениях с повышенной влажностью, запылённостью или агрессивной средой требует дополнительной защиты корпуса.

Преимущества

• Встроенная пара вспомогательных контактов (НО) позволяет легко реализовать цепи самоблокировки и сигнализации
• Поддержка двух типов катушек управления - переменного (AC) и постоянного (DC) тока - даёт гибкость в проектировании схем
• Физическая совместимость с аксессуарами Schneider Electric упрощает замену и модернизацию существующих систем
• Высокая надёжность контактов при частых переключениях - оптимально для циклических процессов
• Доступен вариант 4P для управления с заземлением или применением в системах с нулевым проводником

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не защищает от воды, пыли и агрессивных паров
• Не предназначен для частотного регулирования или мягкого пуска - только для прямого включения/выключения
• Максимальная мощность 7,5 кВт - для более мощных двигателей нужен контактор большего класса
• Требуется минимум два экземпляра для реверса; одиночный контактор не сможет изменить направление вращения
• Не рекомендован для частого включения/выключения свыше 1200 раз в час - риск перегрева катушки

Примеры использования

• Ленточный конвейер с функцией перемещения вперёд и назад
• Циркулярная пила с механизмом возвратно-поступательного движения
• Насосная станция с аварийным переключением на резервный насос
• Элеватор для подъёма материалов, требующий точного позиционирования
• Автоматизированная линия производства с реверсивными приводами

Практические советы

• При монтаже проверьте соответствие посадочного места на DIN-рейке - контактор должен плотно защёлкиваться без люфта
• Для реверсивной схемы обязательно используйте механическую взаимоблокировку между двумя MC2K - предотвратите короткое замыкание
• Выбирайте реле перегрузки MR2K с током срабатывания ближе к рабочему току двигателя (не выше 13 А)
• Проверяйте напряжение на катушке перед первым включением - неверное питание (например, 220 В вместо 380 В) приведёт к отказу
• При использовании в высокочастотных циклах следите за температурой контактора - перегрев снижает срок службы
• Обозначьте контакты на схеме: L1/L2/L3 - силовые, A1/A2 - управление, NO - вспомогательный контакт
